第七章板式楼梯平法施工图识读VIP免费

第七章板式楼梯平法施工图识读_第1页
1/17
第七章板式楼梯平法施工图识读_第2页
2/17
第七章板式楼梯平法施工图识读_第3页
3/17

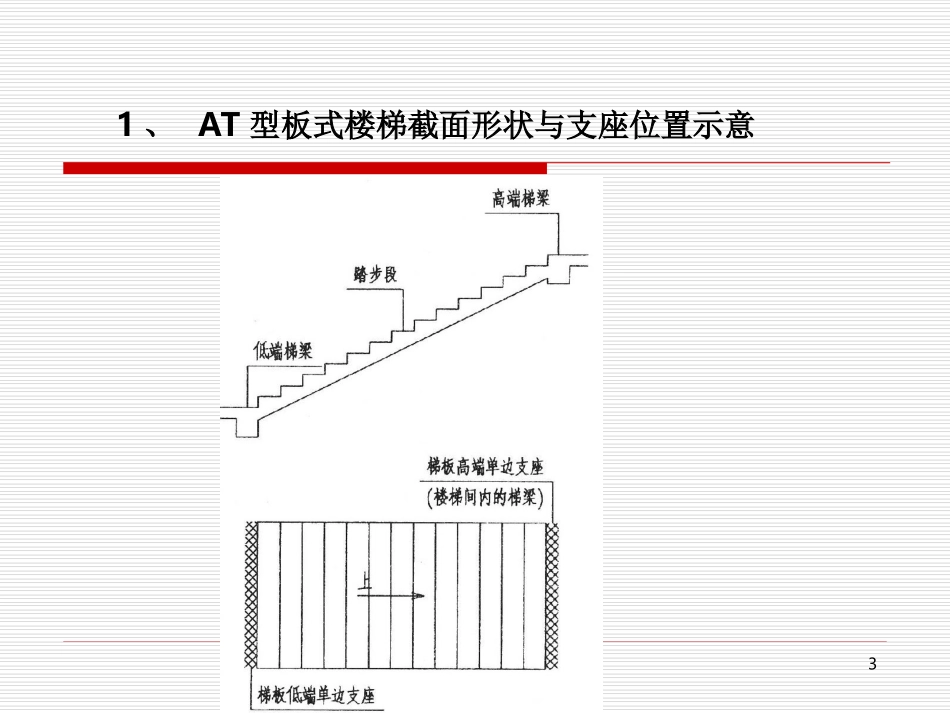

1第7章板式楼梯平法施工图识读教学目标:通过本章学习,要求学生掌握平法板式楼梯的分类、配筋构造及平法制图规则的含义。了解板式楼梯配筋的基本情况;掌握板式楼梯的平法分类;熟悉AT、BT类型楼梯的平面注写内容和配筋构造。从而为顺利的识读现浇混凝土板式楼梯平法施工图奠定基础。27.1板式楼梯的平法分类根据楼梯的截面形状和支座位置的不同,平法将平板楼梯分成了两组共11种常用类型。第一组板式楼梯有5种类型,代号分别为AT、BT、CT、DT、ET型;第二组板式楼梯有6种类型,代号分别为FT、GT、HT、JT、KT、LT型。31、AT型板式楼梯截面形状与支座位置示意42、BT型板式楼梯截面形状与支座位置示意53、CT型板式楼梯截面形状与支座位置示意64、DT型板式楼梯截面形状与支座位置示意75、ET型板式楼梯截面形状与支座位置示意86、FT型板式楼梯截面形状与支座位置示意97、GT型板式楼梯截面形状与支座位置示意108、HT型板式楼梯截面形状与支座位置示意119、JT型板式楼梯截面形状与支座位置示意1210、KT型板式楼梯截面形状与支座位置示意1311、LT型板式楼梯截面形状与支座位置示意147.2板式楼梯平法施工图表示方式楼梯平面注写方式,系采用在楼梯平面布置图上注写截面尺寸和配筋具体数值的方式,来表达楼梯平法施工图。而平面注写内容,包括集中标注和外围标注。集中标注表达梯板的类型代号及序号、梯板的竖向几何尺寸和配筋;外围标注表达梯板的平面几何尺寸以及楼梯间的平面尺寸。157.2AT型楼梯平面注写和标准配筋构造图7—6AT型楼梯的平面注写方式16图7—7AT型楼梯平法施工图设计实例17图7—8AT型楼梯的标准配筋构造
