电气系统及压气站电机设备概览VIP免费

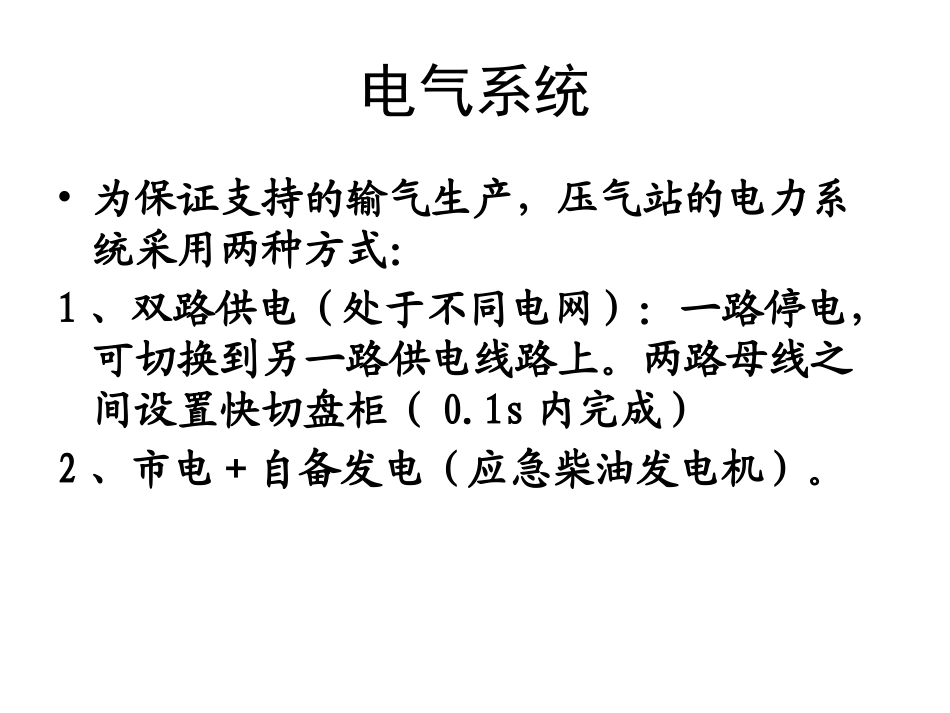

电气系统、设备概览电气系统•为保证支持的输气生产，压气站的电力系统采用两种方式：1、双路供电（处于不同电网）：一路停电，可切换到另一路供电线路上。两路母线之间设置快切盘柜（0.1s内完成）2、市电+自备发电（应急柴油发电机）。3电力系统示意图工厂供配电系统•工厂供配电系统由总降压变电所、高压配电所、配电线路、车间变电所和用电设备组成。如下图所示。•总降压变电所是供应电能的中枢。将35～110kV电压降为6～10kV，给配电所、车间变电所和用电设备。•高压配电所集中接受6kV～10kV的电压，再分配到附近的各车间变电所和高压用电设备。•配电线路分为6kV～10kV和380/220V配电线路。•车间变电所将6kV～10kV电压降为380/220V电压。简述一下：电能质量电能质量指标有：电压、频率、波形及供电可靠性•电压质量是以电压偏差来衡量。国家允许的电压偏差要求分别为：a.35kV及以上允许偏差±5％b.10kV及以下允许偏差±7％c.220V允许偏差＋7％、－10％•频率质量是以频率偏差来衡量。国家允许的频率偏差要求为：a..300万千瓦及以上允许偏差±0.2b.300万千瓦以下允许偏差±0.5•波形质量以波形畸变率来衡量。公共电网电压波形畸变率最高不能超过5％•供电的可靠性是以全年不停电时间占全年总时间的比值来衡量的。变频电机（风行风冷）管道德州压缩技术分公司•10转子•13.1带轮毂的内风扇•13.2带轮毂的外风扇•14转子绕组•18转子铁芯•19轴•20定子•25定子接线盒•26定子绕组•28定子铁芯•29电机外壳•38凸缘式轴承•38.1轴承座上盖•38.2轴承座下盖•38.3上轴瓦•38.4下轴瓦•38.5护油圈•38.6机械密封•44进气罩•48端罩•49空气导引环•65.1抗凝结加热器系统•69.1空气冷却系统。•冷却方法：通风•来自于电动机活动部件的热空气被机内的冷却装置带到电机外壳的上部区域，重新冷却后再循环。•闭路空气与外部冷空气进行热交换，冷却装置是一种管式热交换装置要被重新冷却的空气中的热量通过管表面传递至管内流动的冷空气中。•转子–转子由轴、叠片转子铁芯、转子绕组和两个带轮毂的风扇构成。?–转子由两个轴承支撑，叠片铁芯被热压到轴上，转子绕组导条牢固地嵌入转子铁芯槽内，通过感应硬焊与短路环连接在一起。•定子–定子由定子外壳、叠片定子铁芯、定子绕组、和接线盒构成电力变压器•在电力系统中，电力变压器是一种主要电器，其主要作用是变换电压和输送电能+?。•按绕组数目分为：双绕组、三绕组和多绕组变压器；按绕组导体材质分为：铜绕组和铝绕组变压器?；还分为有载调压和无载调压；按冷却方式分为：油浸自冷、油浸风冷和水冷等；按绕组绝缘类型分为：油浸变压器、干式变压器、充气变压器等。系统中应用最多的是双绕组、油浸自冷电力变压器，。•6～10／0.4kV的变压器叫配电变压器；安装在总降压变电所的叫主变。电力变压器结构：由铁心、绕组、油箱、绝缘套管、冷却装置、保护装置等组成。环氧树脂浇注干式变压器互感器互感器是把高电压、大电流变为低电压、小电流的一种特殊的变压器。有电压互感器和电流互感器两种形式。互感器用于电力系统中，作为测量、控制、指示和继电保护等电路的信号源。使用互感器，可以使仪表、继电器等与高电压、大电流的被测电路绝缘，可以降低其规格，并使之规格统一。电流互感器副边额定电流一般为5A/1A，电压互感器副边额定电压一般为100V/110V。使用电流互感器注意事项：（1）副边不允许开路。避免绕组绝缘击穿，危及人体。（2）二次绕组及铁心必须牢固接地。防止绕组绝缘损伤时高电压传入副边而危及人体和设备。（3）二次负载的阻抗值不能过大。使用电压互感器注意事项：（1）副边不允许短路。避免过大的短路电流损坏互感器。（2）二次绕组及铁心必须牢固接地。防止绕组绝缘损伤时高电压传入副边而危及人体和设备。（3）二次负载的阻抗值不能过小。电压互感器示意图高压断路器高压断路器能通断正常的负荷电流和过负荷电流，而且能通断一定的短路电流，能在继电保护装置的作用下自动跳闸，切除短路故障。由于要通断短路电流，因此，断路器有相当完备的灭弧结构，有足够的通断能力。起过载和短路保护按...
