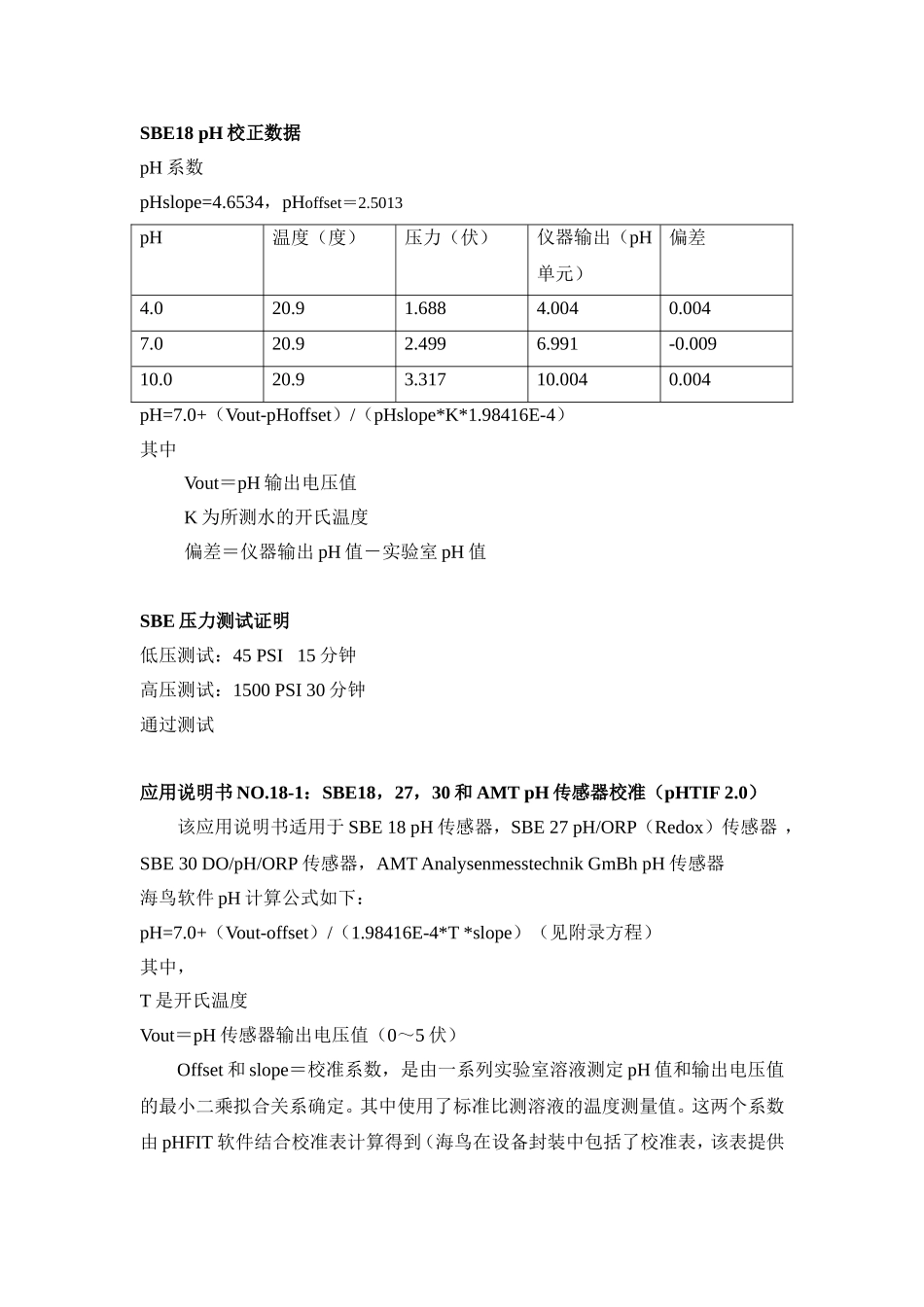

SBE18pH校正数据pH系数pHslope=4.6534，pHoffset＝2.5013pH温度（度）压力（伏）仪器输出（pH单元）偏差4.020.91.6884.0040.0047.020.92.4996.991-0.00910.020.93.31710.0040.004pH=7.0+（Vout-pHoffset）/（pHslope*K*1.98416E-4）其中Vout＝pH输出电压值K为所测水的开氏温度偏差＝仪器输出pH值－实验室pH值SBE压力测试证明低压测试：45PSI15分钟高压测试：1500PSI30分钟通过测试应用说明书NO.18-1：SBE18，27，30和AMTpH传感器校准（pHTIF2.0）该应用说明书适用于SBE18pH传感器，SBE27pH/ORP（Redox）传感器，SBE30DO/pH/ORP传感器，AMTAnalysenmesstechnikGmBhpH传感器海鸟软件pH计算公式如下：pH=7.0+（Vout-offset）/（1.98416E-4*T*slope）（见附录方程）其中，T是开氏温度Vout＝pH传感器输出电压值（0～5伏）Offset和slope＝校准系数，是由一系列实验室溶液测定pH值和输出电压值的最小二乘拟合关系确定。其中使用了标准比测溶液的温度测量值。这两个系数由pHFIT软件结合校准表计算得到（海鸟在设备封装中包括了校准表，该表提供了offset和slope值，被输在配置文件（.con）中）。使用者二次校准海鸟为客户提供了校准pH传感器使用的pHFIT软件。pHFIT是SEASOFT－DOS软件包的一部分；最新版本可以从海鸟网站下载得到。如需要，二次校准步骤如下：1.准备一系列实验室标准测量样品（多于25个样品）；保持样品大约处于同一温度，并记录。2.记录传感器在每一个样品溶液中的输出电压值说明：对于海鸟18，27，30，测量时，要保证传感器探头前端的阳极和样品保持通电连接3.运行pHFITA.安装SEASOFT-DOS，运行pHFIT。B.在DOS提示符下，输入传感器序列号和样品溶液温度C.在DOS提示符下，输入多于25个样品的pH值和电压值。完成后，程序给出offset、slope值和偏差值。4.把新的offset和slope值输入到CTD配置文件中。下面给出使用SBE数据处理对.con文件的修改流程。A．安装SBE数据处理程序，点击SBEDataProce.exe.B．在配置菜单中，选择CTD应用C．在对话框中，选择打开，选择应用.con文件。D．在传感器列单中，双击pH传感器E．在对话框中，输入新的offset和slope值，点击okF．点击保存或另存为改变的.con文件附录－海鸟方程Vout＝offset＋〔slope×（R*T/F）*ln(10)*（pH-7）〕其中R=气体常数＝8.31434F=法拉第常数＝9.64867*10E+4T为开氏温度Vout＝pH传感器的输出电压值把R,F和ln(10)值代入上式，Vout＝offset＋〔slope*1.98416*10E-4*（pH-7）〕所以，pH=7.0+（Vout-offset）/（1.98416E-4*T*slope）SBE18,22,27,和30pH传感器的储藏、保存和校准当pH传感器非使用时，1.打开保护液瓶盖，把保护瓶放在pH传感器塑料探头上，沿塑料探头尽量滑动该瓶，旋转瓶子进入探头帽。保证瓶中有足够的液体能够至少覆盖玻璃电极和Teflon连接部分。2.以相反的顺序移去该瓶移去或安装保护液瓶时，不要从侧向对电极施力。电极外壳是塑料的，但是内芯是玻璃的，如果野蛮操作，会给其带来损害。保护液是pH为4的饱和KCl溶液。pH为4的酸性溶液，能够很大程度去除传感器的污染。如果需要添加溶液，可以使用商业瓶装产品，KCl晶体和蒸馏水。传感器可以允许短时间缺少浸液保护，可以通过浸泡几个小时回到初始化状态。然而在直接暴露在太阳下等极端条件，将造成其内部损坏。低温将使空气进入传感器，会引起压力相关问题。说明：传感器包括无机电解液和内部抗菌设计，使得其适用于海洋环境校准pH传感器海鸟pH传感器通过商业标准液来校准（±0.02pH）。在用于现场pH测定前，进行阶段性校准，典型范围为7-8pH。最好的校准是在放入标准液比测之前把传感器在无离子水中浸泡30分钟。校准顺序1.为了使校准易于操作，松开固定卡，将其从CTD上解下，但保留与CTD连线2.运行SEASAVEV7，设置使其显示pH电压值（pH电压数据通道在CTD手册配置文件上给出说明，启动实时数据获取。3.用一根线连接到传感器插头一端的螺丝上，另一端浸入溶液中。4.把pH探头浸入溶液1分钟，等到输出电压信号完全稳定。5.重复上述过程，至少再测两个以上的pH，尽可能选择感兴趣的pH值区域范围。在测量不同pH值溶液中间，用无离子水冲洗pH探头。从18-1应用手册...
