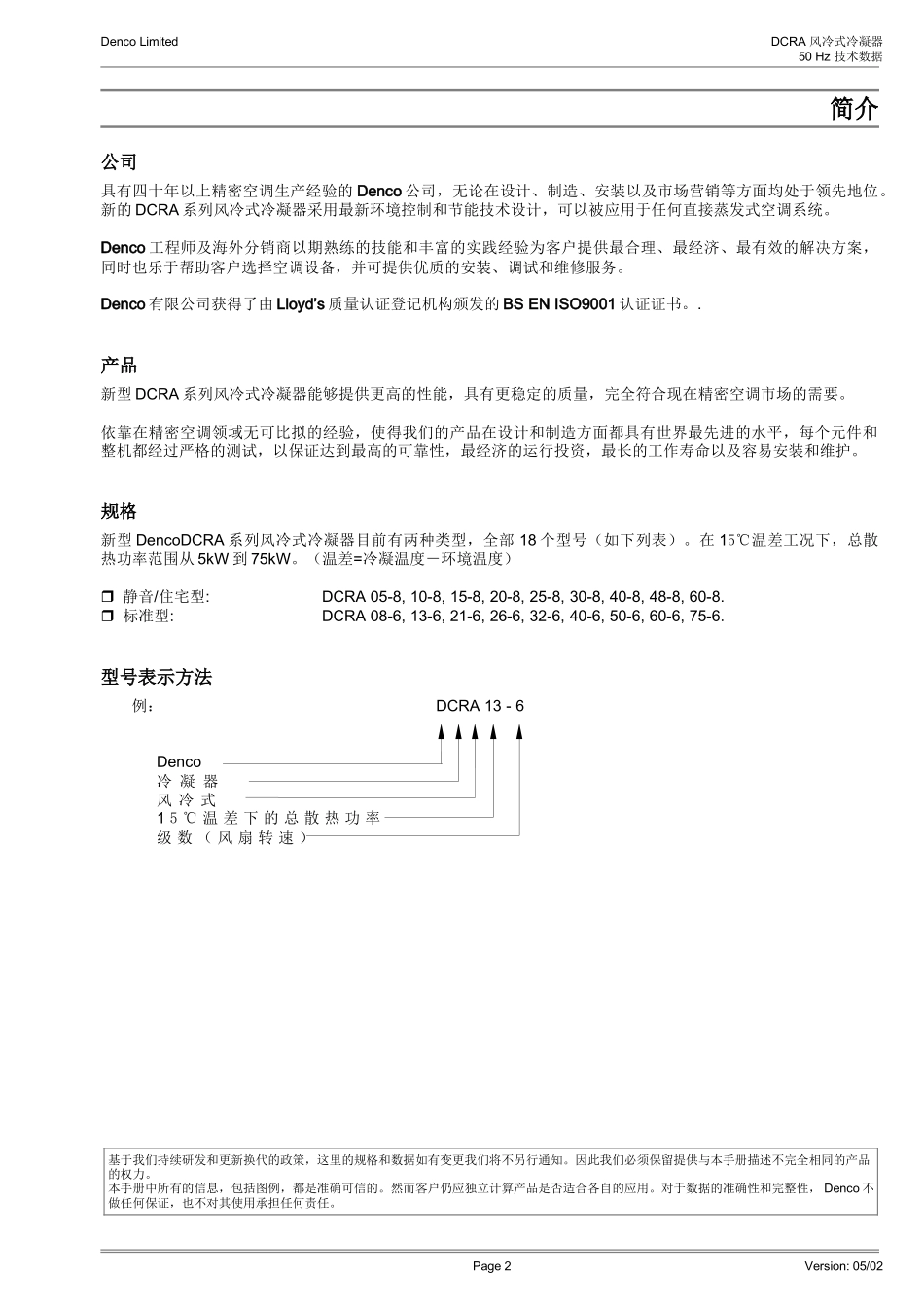

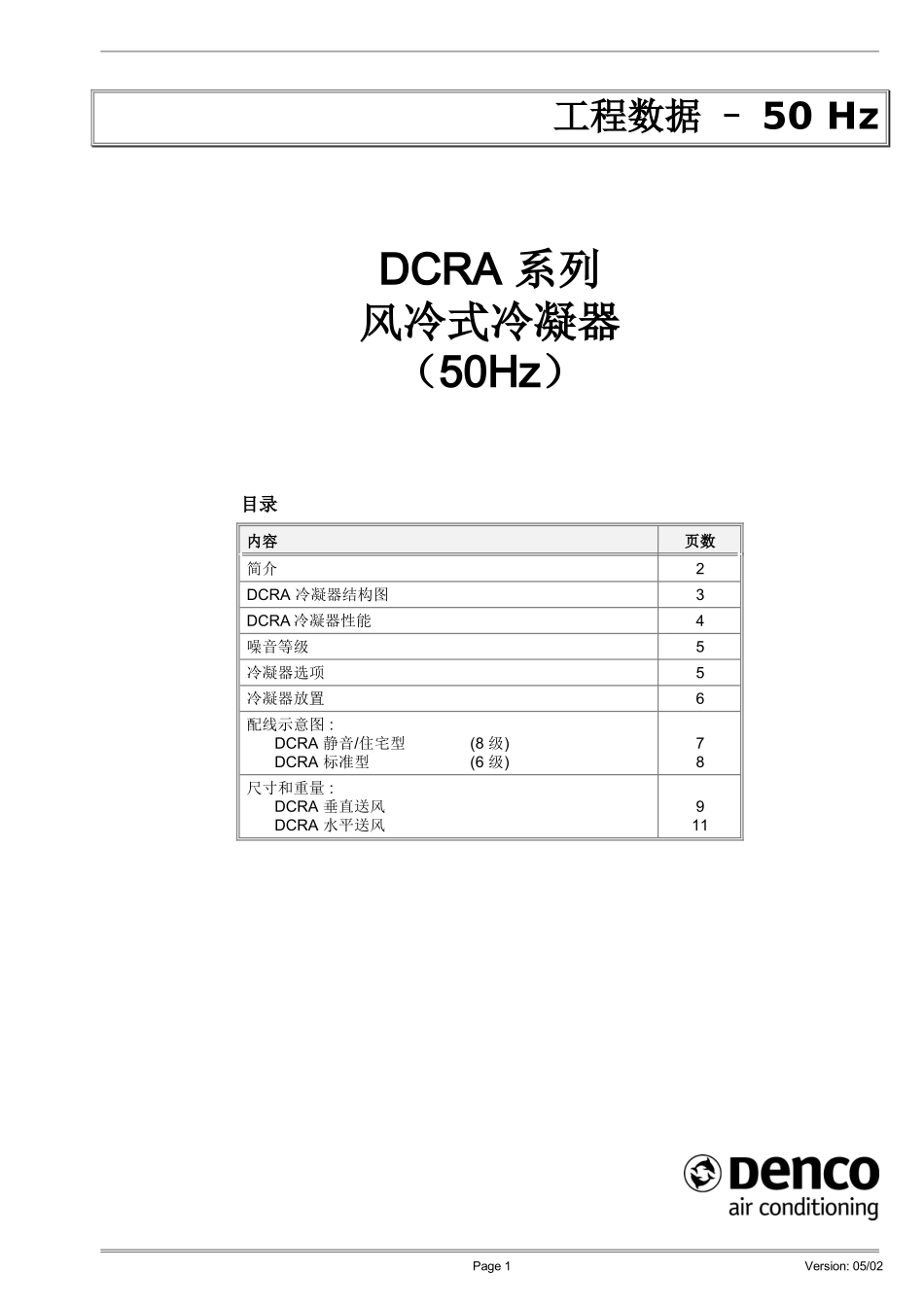

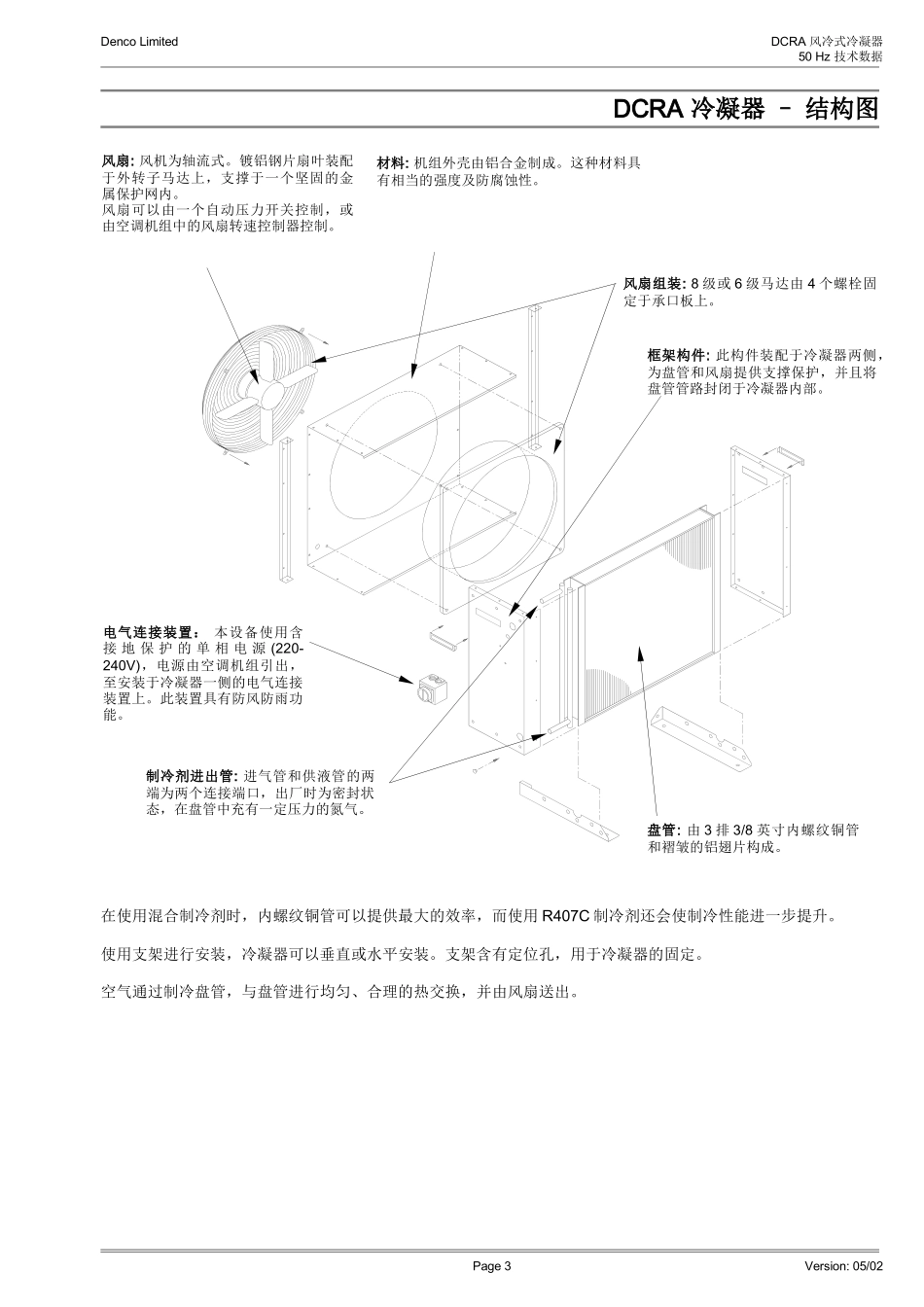

工程数据–50HzDCRA系列风冷式冷凝器（50Hz）目录内容页数简介2DCRA冷凝器结构图3DCRA冷凝器性能4噪音等级5冷凝器选项5冷凝器放置6配线示意图:DCRA静音/住宅型(8级)DCRA标准型(6级)78尺寸和重量:DCRA垂直送风DCRA水平送风911Page1Version:05/02DencoLimitedDCRA风冷式冷凝器50Hz技术数据简介公司具有四十年以上精密空调生产经验的Denco公司，无论在设计、制造、安装以及市场营销等方面均处于领先地位。新的DCRA系列风冷式冷凝器采用最新环境控制和节能技术设计，可以被应用于任何直接蒸发式空调系统。Denco工程师及海外分销商以期熟练的技能和丰富的实践经验为客户提供最合理、最经济、最有效的解决方案，同时也乐于帮助客户选择空调设备，并可提供优质的安装、调试和维修服务。Denco有限公司获得了由Lloyd’s质量认证登记机构颁发的BSENISO9001认证证书。.产品新型DCRA系列风冷式冷凝器能够提供更高的性能，具有更稳定的质量，完全符合现在精密空调市场的需要。依靠在精密空调领域无可比拟的经验，使得我们的产品在设计和制造方面都具有世界最先进的水平，每个元件和整机都经过严格的测试，以保证达到最高的可靠性，最经济的运行投资，最长的工作寿命以及容易安装和维护。规格新型DencoDCRA系列风冷式冷凝器目前有两种类型，全部18个型号（如下列表）。在15℃温差工况下，总散热功率范围从5kW到75kW。（温差=冷凝温度－环境温度）r静音/住宅型:DCRA05-8,10-8,15-8,20-8,25-8,30-8,40-8,48-8,60-8.r标准型:DCRA08-6,13-6,21-6,26-6,32-6,40-6,50-6,60-6,75-6.型号表示方法例：DCRA13-6Denco冷凝器风冷式15℃温差下的总散热功率级数（风扇转速）Page2Version:05/02基于我们持续研发和更新换代的政策，这里的规格和数据如有变更我们将不另行通知。因此我们必须保留提供与本手册描述不完全相同的产品的权力。本手册中所有的信息，包括图例，都是准确可信的。然而客户仍应独立计算产品是否适合各自的应用。对于数据的准确性和完整性，Denco不做任何保证，也不对其使用承担任何责任。DencoLimitedDCRA风冷式冷凝器50Hz技术数据DCRA冷凝器–结构图在使用混合制冷剂时，内螺纹铜管可以提供最大的效率，而使用R407C制冷剂还会使制冷性能进一步提升。使用支架进行安装，冷凝器可以垂直或水平安装。支架含有定位孔，用于冷凝器的固定。空气通过制冷盘管，与盘管进行均匀、合理的热交换，并由风扇送出。Page3Version:05/02风扇:风机为轴流式。镀铝钢片扇叶装配于外转子马达上，支撑于一个坚固的金属保护网内。风扇可以由一个自动压力开关控制，或由空调机组中的风扇转速控制器控制。材料:机组外壳由铝合金制成。这种材料具有相当的强度及防腐蚀性。风扇组装:8级或6级马达由4个螺栓固定于承口板上。框架构件:此构件装配于冷凝器两侧，为盘管和风扇提供支撑保护，并且将盘管管路封闭于冷凝器内部。盘管:由3排3/8英寸内螺纹铜管和褶皱的铝翅片构成。电气连接装置：本设备使用含接地保护的单相电源(220-240V)，电源由空调机组引出，至安装于冷凝器一侧的电气连接装置上。此装置具有防风防雨功能。制冷剂进出管:进气管和供液管的两端为两个连接端口，出厂时为密封状态，在盘管中充有一定压力的氮气。DencoLimitedDCRA风冷式冷凝器50Hz技术数据DCRA冷凝器性能静音/住宅型8级型号R407C制冷剂kg†空气流量m3/s风扇数量功率（kW）@15CoTDCRA05-80.60.4515.6DCRA10-81.20.80110.0DCRA15-81.71.15115.0DCRA20-82.41.60120.0DCRA25-82.91.95125.0DCRA30-83.21.95130.0DCRA40-84.53.00240.0DCRA48-85.03.00248.0DCRA60-86.04.20360.0标准型6级型号R407C制冷剂kg†空气流量m3/s风扇数量功率（kW）@15CoTDCRA08-60.60.7217.7DCRA13-61.21.20113.5DCRA21-61.72.00121.4DCRA26-62.42.40126.5DCRA32-62.92.60131.4DCRA40-63.22.60140.0DCRA50-64.54.80254.0DCRA60-65.04.80262.0DCRA75-66.06.70375.0†-基于25%液态情况下上述风扇所提供的空气流量是在空气进出冷凝器时没有任何阻挡情况下的数值。对空气进出的阻碍会减小空气流量，同时相应地降低冷凝效果。性能因数（其它制冷剂）R134aR407C0.971.00Page4Ver...
