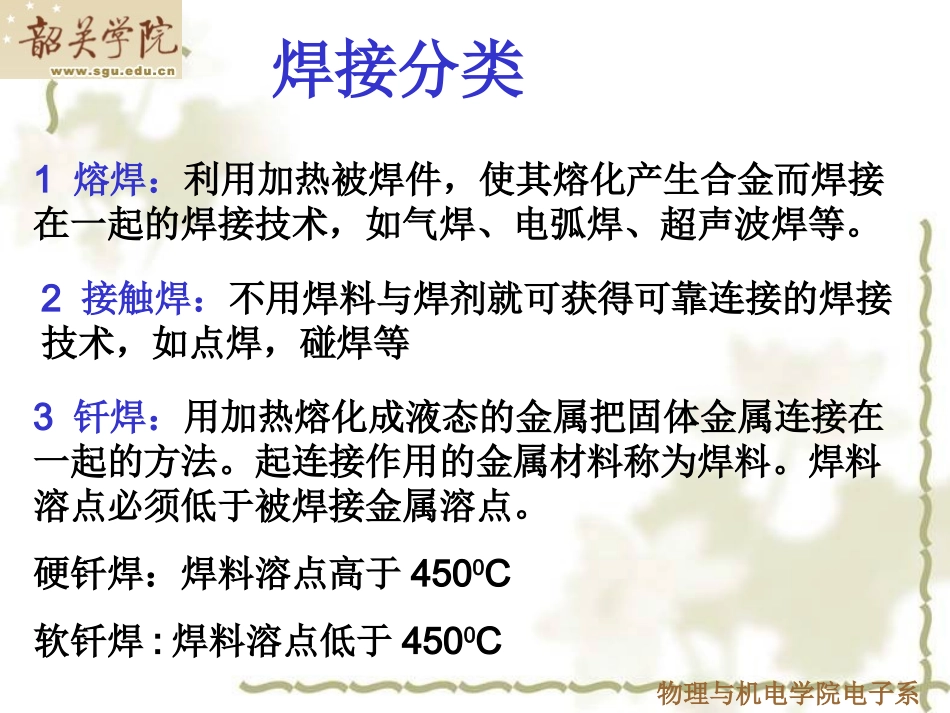

物理与机电学院电子系什么是焊接？第2章电路焊接工艺2.1焊接的基本知识焊接是使金属连接的一种方法。它利用加热手段，在两种金属的接触面，通过焊接材料的原子或分子的相互扩散作用，使两种金属间形成一种永久的牢固结合。利用焊接的方法进行连接而形成的接点叫焊点。物理与机电学院电子系1熔焊：利用加热被焊件，使其熔化产生合金而焊接在一起的焊接技术，如气焊、电弧焊、超声波焊等。焊接分类2接触焊：不用焊料与焊剂就可获得可靠连接的焊接技术，如点焊，碰焊等3钎焊：用加热熔化成液态的金属把固体金属连接在一起的方法。起连接作用的金属材料称为焊料。焊料溶点必须低于被焊接金属溶点。硬钎焊：焊料溶点高于4500C软钎焊:焊料溶点低于4500C物理与机电学院电子系锡焊属于软钎焊，焊料为铅锡合金。锡焊的特点：1、焊料的熔点低1830C，适用范围广。2、易于形成焊点，焊接方法简便。3、成本低廉、操作方便。4、容易实现焊接自动化。物理与机电学院电子系焊接方法1手工焊接:采用手工操作的传统焊接方式绕焊钩焊搭焊插焊:将被焊元器件的引线或导线插入洞形或孔形节点进行焊接。适用于元器件带有引线、插针或插孔及印刷板的常规焊接2机器焊接:采用手工操作的传统焊接方式浸焊波峰焊再流焊：物理与机电学院电子系2机器焊接:采用手工操作的传统焊接方式浸焊：将装好元器件的印制板在熔化的锡锅内浸锡，一次完成印制板上全部焊接点的焊接。主要用于小型印制板电路的焊接波峰焊：采用波峰焊机一次完成印制板上全部焊点的焊接。是印制电路板焊接的主要方法。再流焊：利用锡膏将元器件粘在印制板上，加热印制板后使得焊膏中的焊料熔化，一次完成全部焊接点的焊接。目前主要应用于表面安装片状元器件的焊接。物理与机电学院电子系1、电烙铁2焊接工具原理：电流通过电热丝加热电烙铁电烙铁的构造烙铁芯（发热部件）烙铁头（储热部分）手柄（操作部分）电烙铁的种类：内热式、外热式、恒温式、吸焊式、感应式物理与机电学院电子系内热式电烙铁外热式电烙铁物理与机电学院电子系电池供电烙铁物理与机电学院电子系常寿命烙铁头电烙铁物理与机电学院电子系外热式电烙铁物理与机电学院电子系手动送锡电烙铁物理与机电学院电子系温控式电烙铁物理与机电学院电子系热风拔焊台物理与机电学院电子系常用焊接工具物理与机电学院电子系新烙铁在使用前的处理接上电源，当烙铁头的温度升至能熔化焊锡时，将松香涂在烙铁头上，然后在烙铁头上均匀地涂上一层焊锡普通烙铁头的修整和镀锡烙铁头经使用一段时间后，会发生表面凹凸不平，而且氧化层严重，这种情况下需要修整。一般将烙铁头拿下来，夹到台钳上粗锉，修整为自己要求的形状，然后再用细锉修平，最后用细砂纸打磨光。物理与机电学院电子系修整后的烙铁应立即镀锡，方法是将烙铁头装好通电，在木板上放些松香并放一段焊锡，烙铁沾上锡后在松香中来回摩擦；直到整个烙铁修整面均匀镀上一层锡为止。注意：烙铁通电后一定要立刻蘸上松香，否则表面会生成难镀锡的氧化层。物理与机电学院电子系其他辅助工具1、尖咀钳：头部较细，适用于夹小型金属器件。2、斜口钳：主要用于剪切导线。3、剥线钳：专用于剥有绝缘层的导线。4、镊子：用途是夹持导线和元器件，在焊接时夹持器件兼有散热作用。5、起子：又称螺丝刀。有“一”字和“十”字两种，专用于拧螺钉。6、吸锡器：吸除焊锡，便于元器件取下。物理与机电学院电子系吸锡器物理与机电学院电子系2.3焊接材料与焊接机理焊接材料：焊料和焊剂焊料为易熔金属，是用来连接两种或多种金属表面，同时在被连接金属的表面之间起冶金学桥梁作用的金属材料。手工焊接所使用的焊料为锡铅合金。焊料要求：熔点低、凝固快、良好的导电性、机械强度高、表面张力小、良好的浸润作用和抗氧化能力强、抗腐蚀性要强等优点。物理与机电学院电子系含锡61.9％、铅38.1％的焊锡为共晶合金，也称为锡铅共晶焊料。此成分的合金熔点最低（183℃），共晶成分合金在焊接技术中的工艺性能是其它各种成分合金中最好的，它具有熔点低、机械强度高、表面张力小、抗氧化性好等优点。常用的焊料是带焊剂芯的焊锡丝。...
