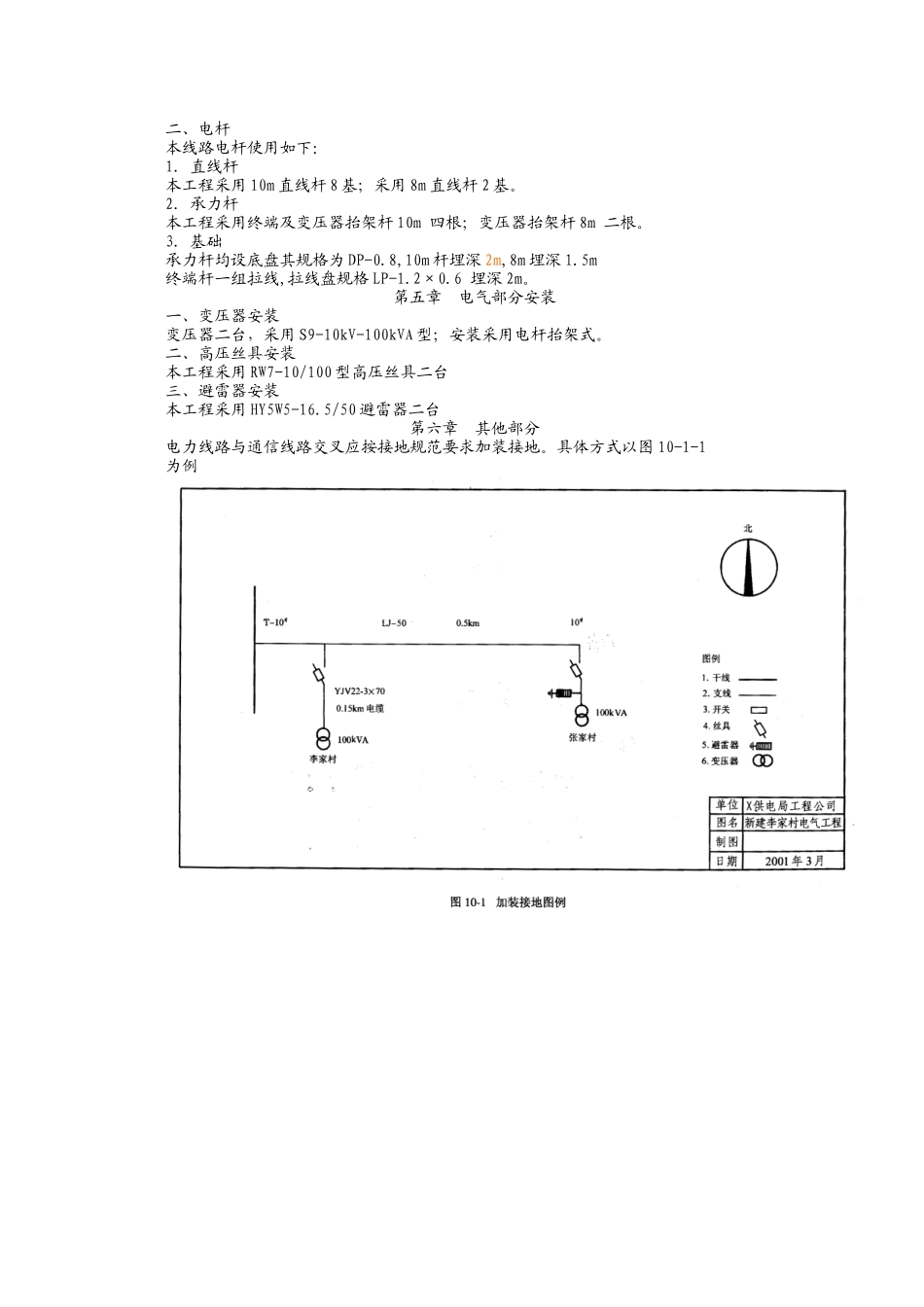

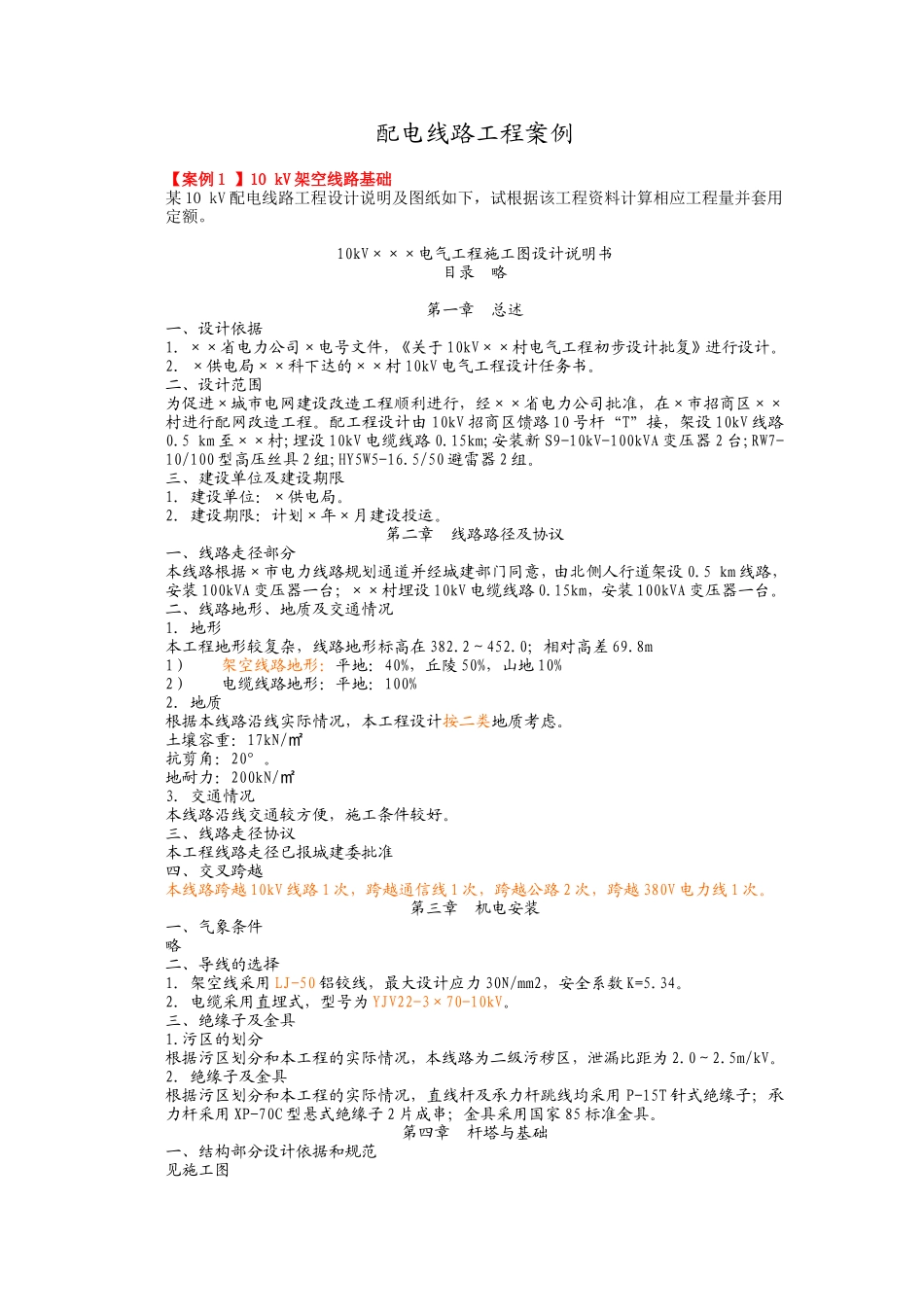

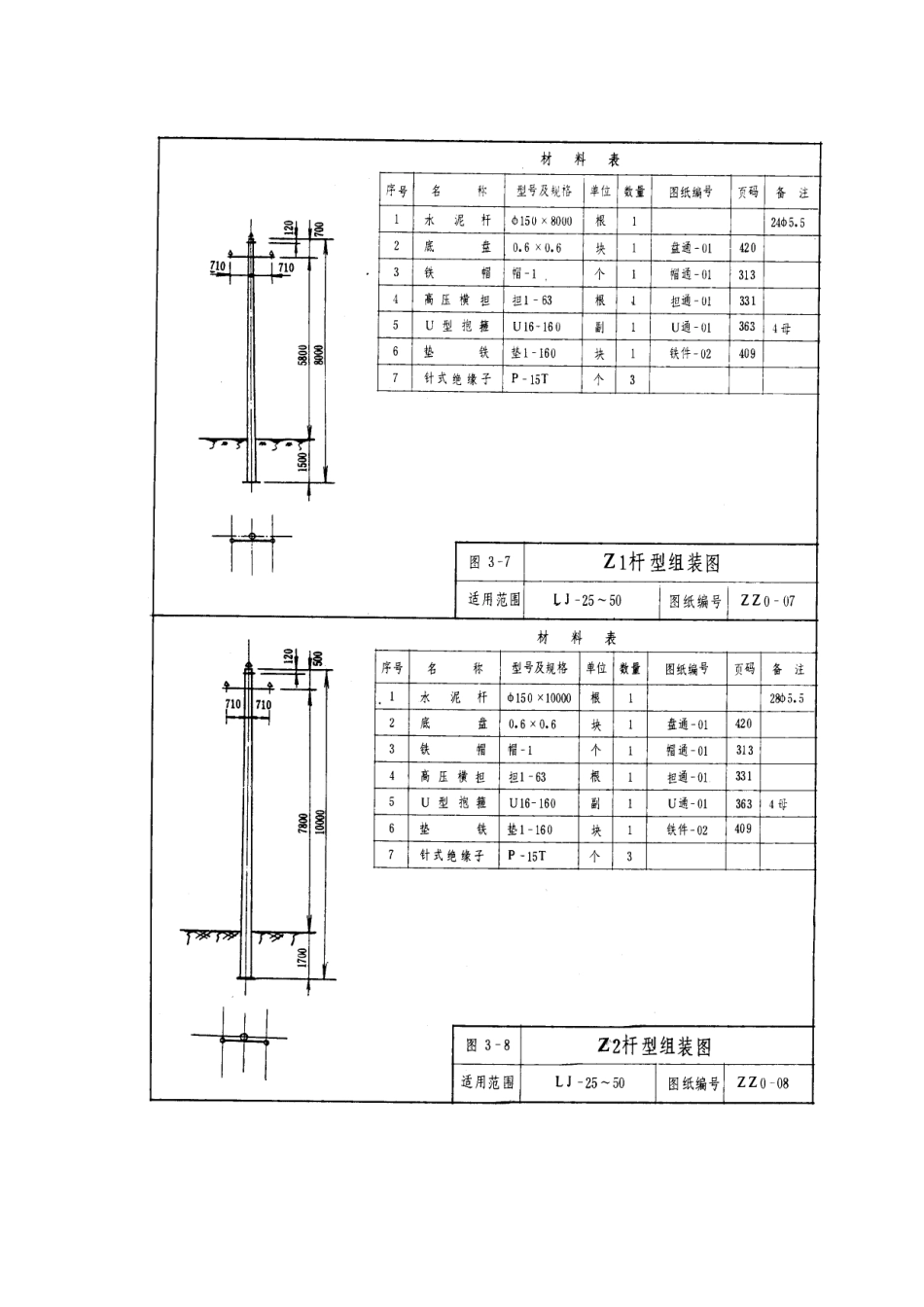

配电线路工程案例【案例1】10kV架空线路基础某10kV配电线路工程设计说明及图纸如下，试根据该工程资料计算相应工程量并套用定额。10kV×××电气工程施工图设计说明书目录略第一章总述一、设计依据1．××省电力公司×电号文件，《关于10kV××村电气工程初步设计批复》进行设计。2．×供电局××科下达的××村10kV电气工程设计任务书。二、设计范围为促进×城市电网建设改造工程顺利进行，经××省电力公司批准，在×市招商区××村进行配网改造工程。配工程设计由10kV招商区馈路10号杆“T”接，架设10kV线路0.5km至××村;埋设10kV电缆线路0.15km;安装新S9-10kV-100kVA变压器2台;RW7-10/100型高压丝具2组;HY5W5-16.5/50避雷器2组。三、建设单位及建设期限1．建设单位：×供电局。2．建设期限：计划×年×月建设投运。第二章线路路径及协议一、线路走径部分本线路根据×市电力线路规划通道并经城建部门同意，由北侧人行道架设0.5km线路，安装100kVA变压器一台；××村埋设10kV电缆线路0.15km，安装100kVA变压器一台。二、线路地形、地质及交通情况1．地形本工程地形较复杂，线路地形标高在382.2～452.0；相对高差69.8m1）架空线路地形：平地：40%，丘陵50%，山地10%2）电缆线路地形：平地：100%2．地质根据本线路沿线实际情况，本工程设计按二类地质考虑。土壤容重：17kN/㎡抗剪角：20°。地耐力：200kN/㎡3．交通情况本线路沿线交通较方便，施工条件较好。三、线路走径协议本工程线路走径已报城建委批准四、交叉跨越本线路跨越10kV线路1次，跨越通信线1次，跨越公路2次，跨越380V电力线1次。第三章机电安装一、气象条件略二、导线的选择1．架空线采用LJ-50铝铰线，最大设计应力30N/mm2，安全系数K=5.34。2．电缆采用直埋式，型号为YJV22-3×70-10kV。三、绝缘子及金具1.污区的划分根据污区划分和本工程的实际情况，本线路为二级污秽区，泄漏比距为2.0～2.5m/kV。2．绝缘子及金具根据污区划分和本工程的实际情况，直线杆及承力杆跳线均采用P-15T针式绝缘子；承力杆采用XP-70C型悬式绝缘子2片成串；金具采用国家85标准金具。第四章杆塔与基础一、结构部分设计依据和规范见施工图二、电杆本线路电杆使用如下：1．直线杆本工程采用10m直线杆8基；采用8m直线杆2基。2．承力杆本工程采用终端及变压器抬架杆10m四根；变压器抬架杆8m二根。3．基础承力杆均设底盘其规格为DP-0.8,10m杆埋深2m,8m埋深1.5m终端杆一组拉线,拉线盘规格LP-1.2×0.6埋深2m。第五章电气部分安装一、变压器安装变压器二台，采用S9-10kV-100kVA型；安装采用电杆抬架式。二、高压丝具安装本工程采用RW7-10/100型高压丝具二台三、避雷器安装本工程采用HY5W5-16.5/50避雷器二台第六章其他部分电力线路与通信线路交叉应按接地规范要求加装接地。具体方式以图10-1-1为例架空土建工程分析一、土（石）方工程根据设计施工图可知，本工程基础设置如下：直线杆无底盘，其中10m杆8基（埋深2m）、8m杆2基（埋深1.5m）；承力杆均设底盘其规格为DP-0.8，10m杆（4根）埋深2m，8m杆（2根）埋深1.5m。变压器抬架杆设二组拉线，拉线盘规格LP-1.2×0.6埋深2m。如设计图中电杆埋深不明时，可按下表参考确定。（一）工程量计算1．无底盘、卡盘的电杆坑（土质：坚土）（1）坑深为2米，即杆高为10m的单坑方量：坑深为2米≥1.5米，按放坡计算坑深h=2m坑底宽a=0.8m坑上口宽a1=a+2×h×边坡系数=0.8+2×2×0.1=1.2m坑体积V=h/3（a2+aa1+a12）=2/3（0.82+0.8×1.2+1.22）=2.03m3/每坑（不放坡V＝0.8×0.8×h=0.8×0.8×2=1.28m3/单坑）（2）坑深为1.5米，即杆高为8m的单坑方量：≥1.5米，按放坡计算坑深h=1.5m坑底宽a=0.8m坑上口宽a1=0.8+2×1.5×0.1=1.1m坑体积V=h/3（a2+aa1+a12）=1.5/3（0.82+0.8×1.1+1.12）=1.37m3/每坑（不放坡V＝0.8×0.8×h=0.8×0.8×1.5=0.96m3/单坑）2．底盘坑（1）底盘规格为0.8×0.8埋深2.0m、土质坚土查定额得：操作裕度为0.2m，边坡系数为0.1，则坑深h=2m坑底宽a=0.8+2×0.2=1.2m坑上口宽a1=1.2+2×2×0.1=1.6m坑体积V=h/3（a2+aa1+a12）=2/3（1.22+1.2×1.6+1.62）=3.95m3/每坑（2）底盘规格为0.8×0.8埋深1....
