钢筋砼排架结构单层厂房VIP免费

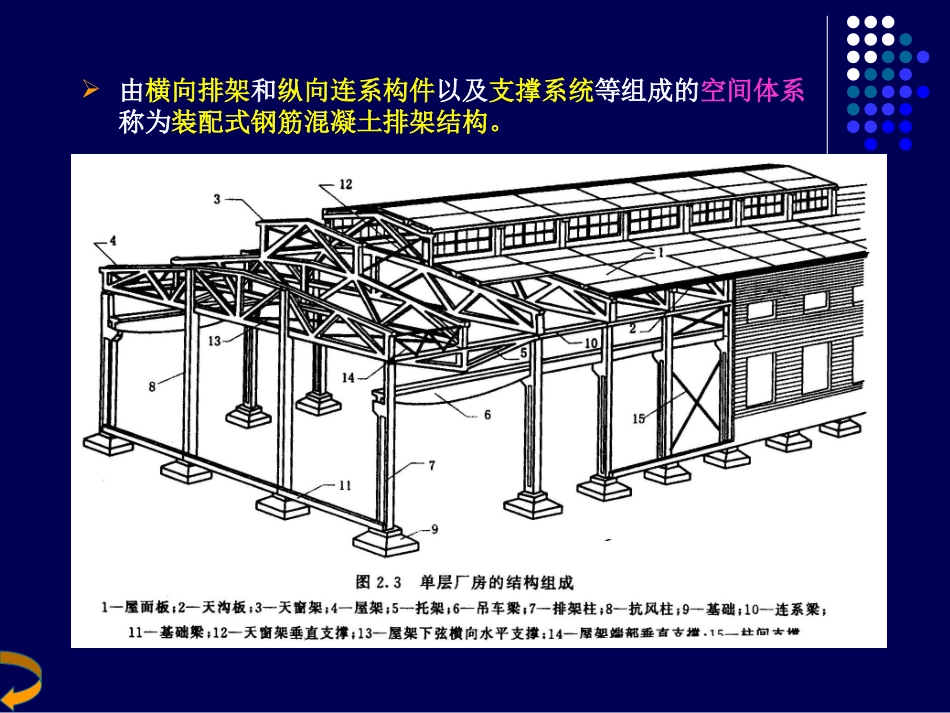

一、单厂组成及受力特点二、单层厂房的主要构件三、柱网、变形缝及支撑布置钢筋砼排架结构单层厂房钢筋砼排架结构单层厂房§7.1§7.1排架结构单厂组成及受力特点排架结构单厂组成及受力特点§7.1§7.1排架结构单厂组成及受力特点排架结构单厂组成及受力特点一、排架结构单厂的组成单厂按主要承重构件类型分排架结构和刚架结构，常用排架结构。1.定义：主要承重构件由屋架（或屋面梁）、柱和基础组成。且屋架与柱顶为铰接的结构叫排架结构。2.常见类型：由横向排架和纵向连系构件以及支撑系统等组成的空间体系称为装配式钢筋混凝土排架结构。1.永久荷载：构件和墙体自重2.可变荷载：雪荷载风荷载吊车荷载积灰荷载施工荷载3.偶然荷载二、单厂的荷载§7.2§7.2单厂的主要构件单厂的主要构件§7.2§7.2单厂的主要构件单厂的主要构件一、屋面板单厂主要构件有屋面板、屋面梁和屋架、吊车梁、柱、基础。单厂主要构件除柱和基础外，都可查标准图集选用。1.作用：承重和维护2.分类：预应力混凝土屋面板：由面板、横肋和纵肋组成。有防水卷材和无防水卷材两种。常规尺寸有1.5m×6m，也用1.5m×9m和3m×6m预应力混凝土F形屋面板：沿长边挑出，与另块板搭接起到自防水作用预应力混凝土单肋板：类似F形板预应力混凝土槽瓦：适用于有檩体系轻型厂房。板型简单轻巧，制作方便，但刚度较差，易渗漏二、屋面梁和屋架1.作用：承重。包括屋面荷载、结构自重、悬挂吊车、管道等荷载。2.常用类型：见P93表7-1三、吊车梁1.作用：沿厂房纵向布置。承受吊车传来的竖向荷载和水平制动力，同时对传递厂房纵向荷载和加强纵向刚度、连接各平面排架，保证结构的空间工作起重要作用。2.常用类型：等截面吊车梁：薄腹、厚腹。跨度6m变截面吊车梁：鱼腹式、折线式。皆为预应力。该种梁经济效果好，但施工复杂。多用于重型、大柱距（6~12m）结构。四、柱1.作用：承重。2.常用类型：见P95图7-9矩形截面：外形简单，设计施工方便，但自重大，浪费材料工字形截面：用料合理，整体性好，刚度大，应用最广泛双肢柱：有平腹杆、斜腹杆。平腹杆因其构造简单，施工方便应用较广泛3.柱截面高度小于500mm用矩形柱，600~800mm用矩形和工字形，900~1200mm用工字形，1300~1500mm用工字形和双肢，大于1600mm用双肢。五、基础1.作用：承重。2.常用类型：常用独立杯形基础，包括阶梯形和锥形。§7.3§7.3柱网、变形缝及支撑布置柱网、变形缝及支撑布置§7.3§7.3柱网、变形缝及支撑布置柱网、变形缝及支撑布置一、柱网布置厂房承重柱的纵向和横向定位轴线，在平面上排列所形成的网格，称为柱网。1.柱网的布置应符合《厂房建筑模数协调标准》GBJ6-682.跨度在18m和18m以下时，采用30M(3m)的模数；3.跨度在18m以上时，采用60M(6m)的模数；单层厂房的平面布置除柱网布置外，还包括吊车梁，维护墙布置，屋面梁，天沟板布置，基础与基础梁布置等。3.防震缝：当建筑物平面、立面复杂，结构高度或刚度相差很大时。从基础底部到屋顶全部断开。二、变形缝变形缝包括伸缩缝、沉降缝和防震缝三种1.伸缩缝：结构体系很长时，温度应力过大。通过设置伸缩缝来解决。伸缩缝应从基础顶面开始断开。最大伸缩缝间距：处于室内或土中100m，处于露天时70m2.沉降缝：解决不均匀沉降问题。从基础底部到屋顶全部断开。沉降缝可兼作伸缩缝。三、支撑支撑主要包括屋盖支撑和柱间支撑。1.屋盖支撑屋盖支撑包括屋架上、下弦横向水平支撑、纵向水平支撑、垂直支撑和纵向水平系杆、天窗架支撑。以下情况设置：a.厂房内设置重级工作制吊车，或中、轻级工作制吊车起重量在10吨以上；b.厂房跨度在18米及18米以上，或柱高在8米以上；c.纵向柱的总数每排在7根以下；d.设有3吨及3吨以上吊车；e.露天吊车的柱列。2.柱间支撑柱间支撑的主要作用：a.增强厂房的纵向刚度和稳定性。b.将屋盖系统传来的山墙风荷载和吊车纵向制动力传至基础，避免柱子出现平面外受弯。THEENDTHEEND返回总目录返回总目录
