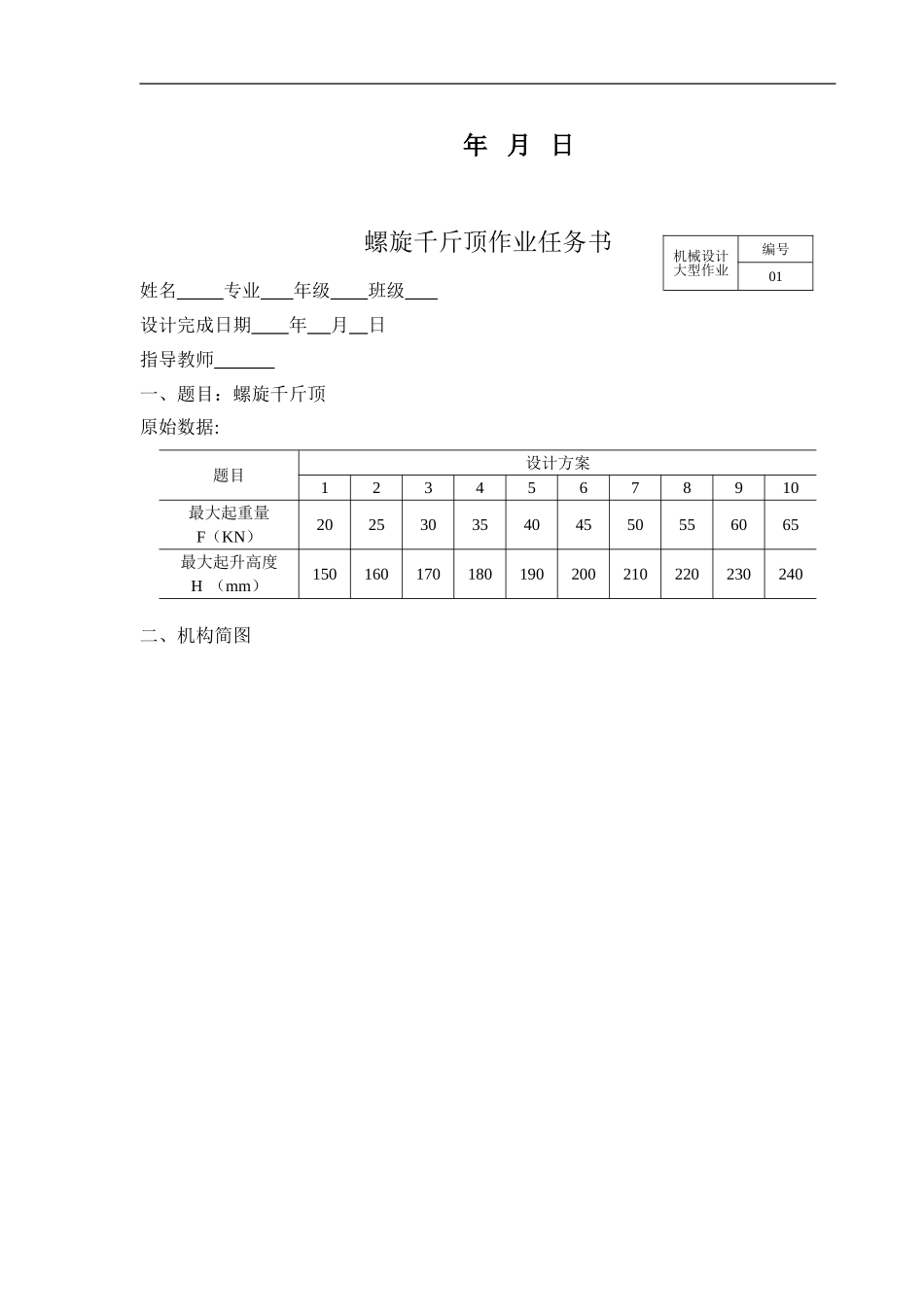

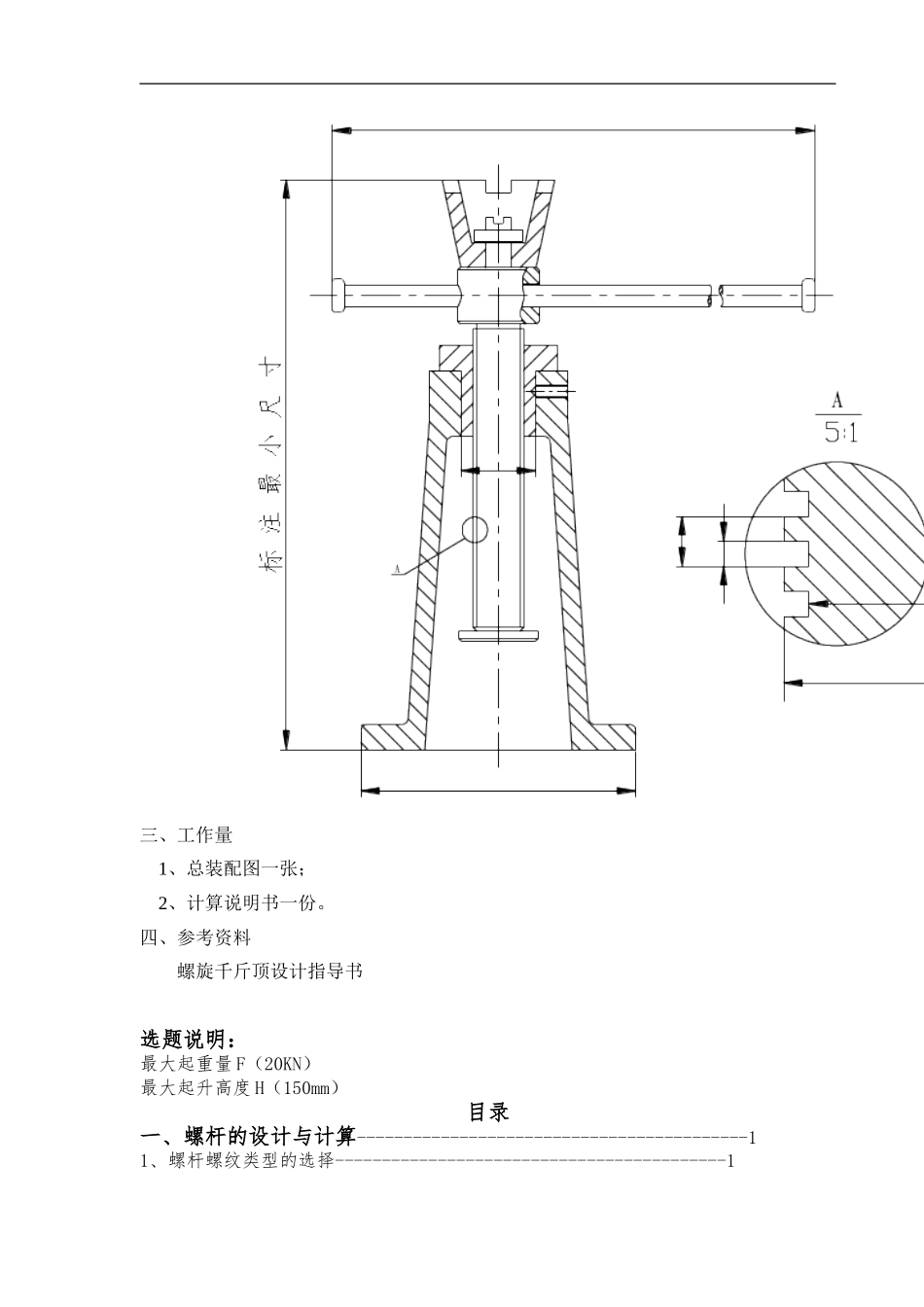

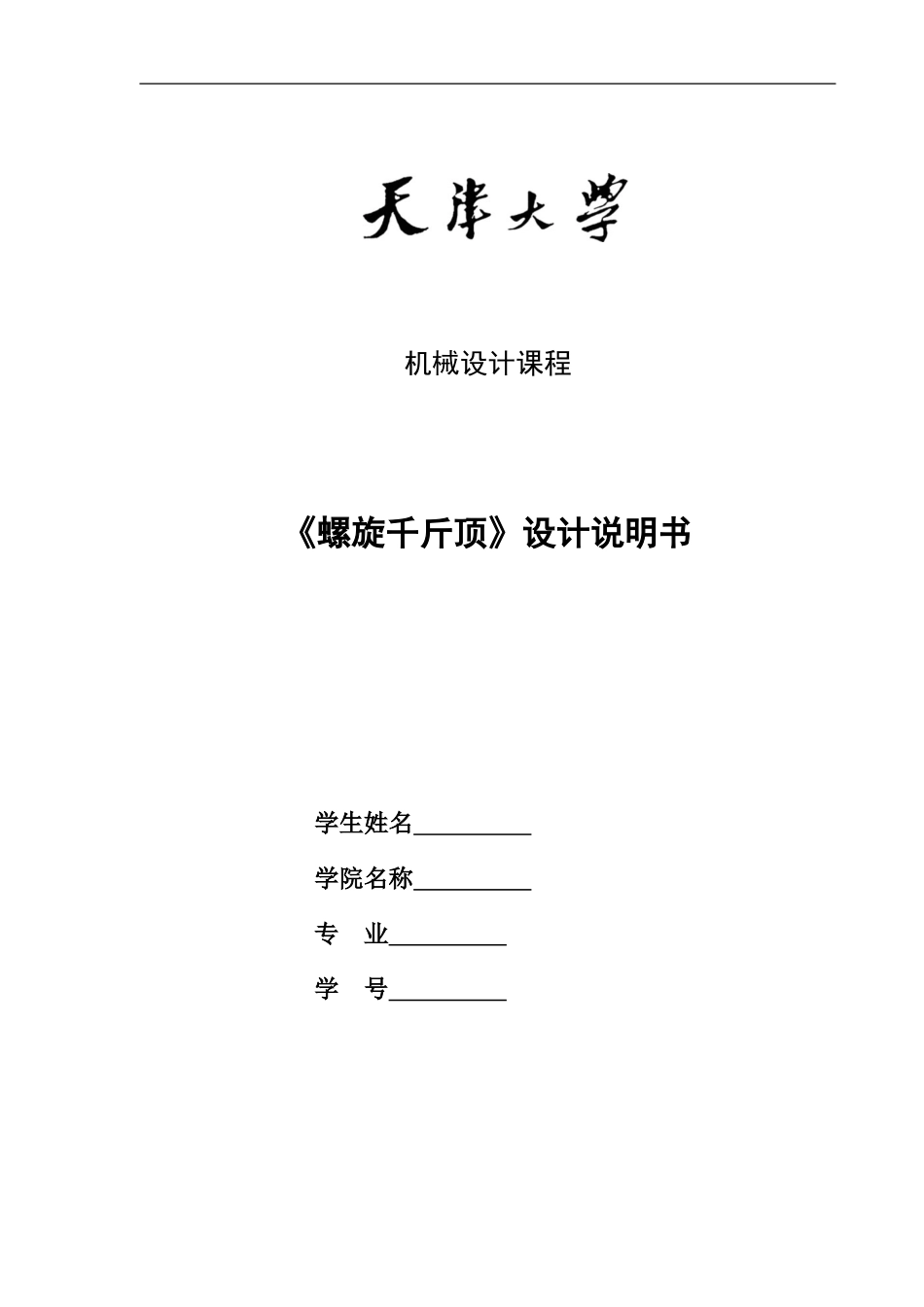

机械设计课程《螺旋千斤顶》设计说明书学生姓名学院名称专业学号年月日螺旋千斤顶作业任务书姓名专业年级班级设计完成日期年月日指导教师一、题目：螺旋千斤顶原始数据:题目设计方案12345678910最大起重量F（KN）20253035404550556065最大起升高度H（mm）150160170180190200210220230240二、机构简图机械设计大型作业编号01三、工作量1、总装配图一张；2、计算说明书一份。四、参考资料螺旋千斤顶设计指导书选题说明：最大起重量F（20KN）最大起升高度H（150mm）目录一、螺杆的设计与计算------------------------------------------11、螺杆螺纹类型的选择------------------------------------------12、选取螺杆材料-----------------------------------------------13、确定螺杆直径------------------------------------------------14、自锁验算----------------------------------------------------15、结构--------------------------------------------------------26、螺杆的强度校核---------------------------------------------2二、螺母设计与计算------------------------------------------21、选取螺母材料------------------------------------------------22、确定螺母高度H’及螺纹工作圈数Z-----------------------------33、螺母其它尺寸------------------------------------------------34、螺母与底座的配合--------------------------------------------3三、螺杆稳定性验算--------------------------------------------4四、托杯的设计与计算-----------------------------------------4五、手柄设计与计算--------------------------------------------51、材料--------------------------------------------------------52、手柄长度-------------------------------------------------53、手柄直径-------------------------------------------------64、手柄结构---------------------------------------------------6六、底座设计---------------------------------------------------6七、千斤顶的效率---------------------------------------------71计算及说明结果一、螺杆的设计与计算1、螺杆螺纹类型的选择螺纹的牙型有矩形、梯形、锯齿形和三角形，千斤顶常用矩形螺纹。为了获得必要的精度又便于加工，矩形螺纹常靠内径对中，其配合可选为H8/h8.螺纹的径向间隙很小，在强度计算时不予考虑。2、选取螺杆材料螺杆的材料常用Q235、35、45钢等。3、确定螺杆直径螺杆工作时，同时受压力和转矩的作用，因此它的计算可近似按紧螺栓连接的计算公式求出螺纹内径，即查式中螺杆的屈服极限=235MPa，由于Q235是塑性材料，取安全因数n=2，得许用压应力=127.5MPa，取整数=130MPa将上述数据带入得螺杆的直径为0.01596m，取=16mm。根据经验公式P=/4得P=4mm参考梯形螺纹标准，螺纹牙型高h=P/2，得h=2mm。d圆整为整数后，取=d-p=20-4=16mm。4、自锁验算在考虑众多因素后，实际应满足的自锁条件为：由n=1，p=4mm，选矩形螺纹选Q235d=20mm=16mmP=4mmh=2mm=17mm=4.283=4.711满足自锁条件2==17mm得tan=0.07490当量摩擦角=arctan，在有润滑油情况下=0.1，得=4.711验证结束，左边小于右边，达到自锁条件。5、结构螺杆上端用于支承托杯和在其中插装手柄，因此需加大直径，其结构见图2。手柄孔径根据手柄直径确定mm。为了便于切制螺纹，螺杆上应有退刀槽，退刀槽的直径应比小约0.2~0.5mm，退刀槽的宽度取为1.5P。为了便于螺杆旋入螺母，螺杆端部应有倒角或制出稍小于的圆柱形凸台。为了防止工作时螺杆从螺母中脱出，在螺杆的下端必须安置钢制挡圈，挡圈用螺钉固定在螺杆端部，尺寸见图。图16、螺杆的强度校核对Q235进行压应力校核，Q235许用弯曲应力=120MPa，从后面的计算中得到数值，如下公式：=108.52MPa<120MPa符合该压力下的强度要求。二、螺母设计与计算=16mm符合强度要求选铸造锡青铜31、选取螺母材料螺母的材料可查阅教材或手册。7、确定螺母高度H及螺纹工作圈数Z螺母的螺纹圈数通常根据螺纹牙间压力条件求出，即式中，为螺纹中径；h为螺纹牙高度；[p]为...
