巨冈650加工中心配机手册(刀臂式刀库)V1.1VIP免费

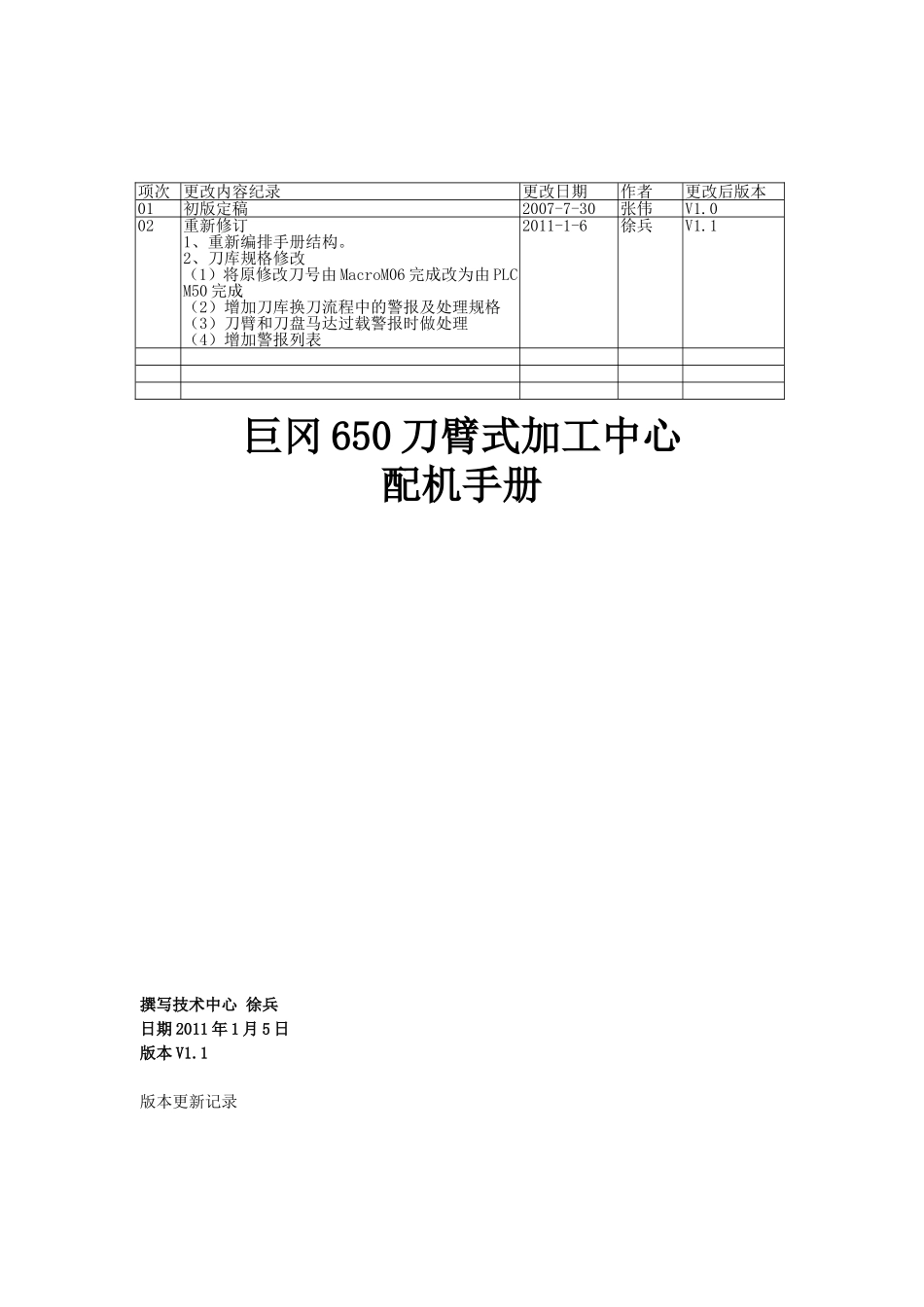

巨冈650加工中心配机手册(刀臂式刀库)V1.1_第1页
1/45

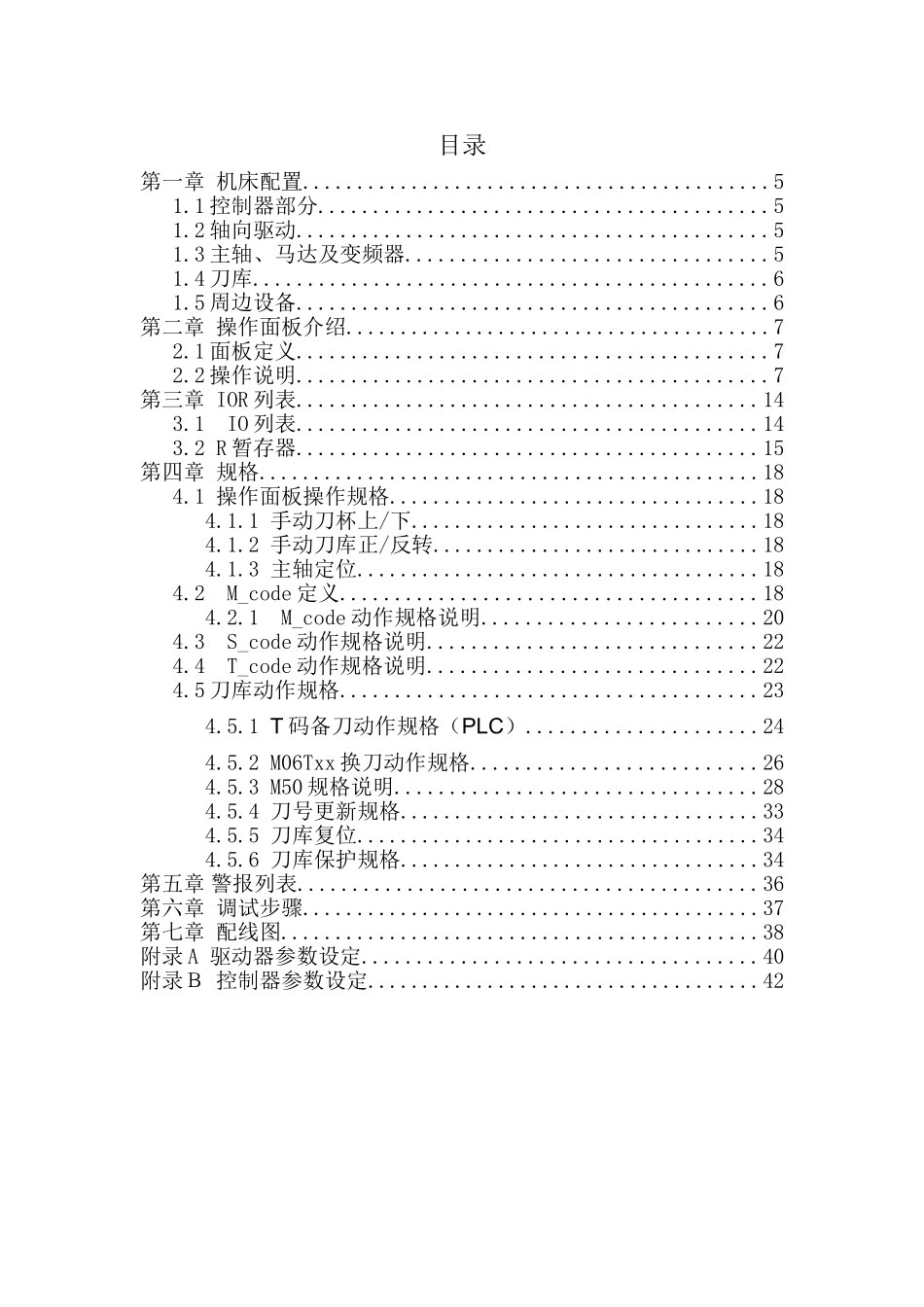

巨冈650加工中心配机手册(刀臂式刀库)V1.1_第2页
2/45

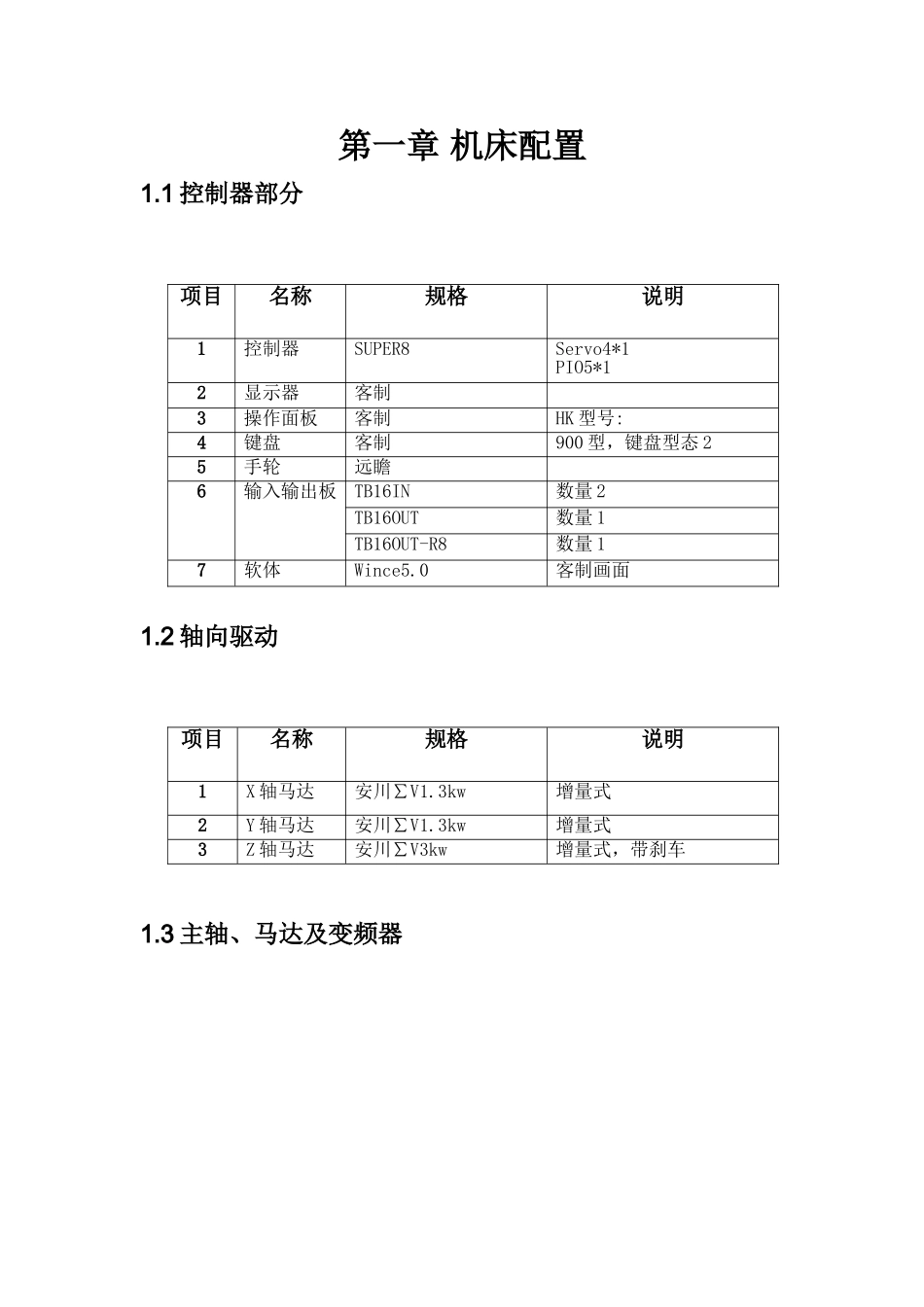

巨冈650加工中心配机手册(刀臂式刀库)V1.1_第3页
3/45
巨冈650刀臂式加工中心配机手册撰写技术中心徐兵日期2011年1月5日版本V1.1版本更新记录项次更改内容纪录更改日期作者更改后版本01初版定稿2007-7-30张伟V1.002重新修订1、重新编排手册结构。2、刀库规格修改(1)将原修改刀号由MacroM06完成改为由PLCM50完成(2)增加刀库换刀流程中的警报及处理规格(3)刀臂和刀盘马达过载警报时做处理(4)增加警报列表2011-1-6徐兵V1.1目录第一章机床配置...........................................51.1控制器部分.........................................51.2轴向驱动...........................................51.3主轴、马达及变频器.................................51.4刀库...............................................61.5周边设备...........................................6第二章操作面板介绍.......................................72.1面板定义...........................................72.2操作说明...........................................7第三章IOR列表..........................................143.1IO列表..........................................143.2R暂存器..........................................15第四章规格..............................................184.1操作面板操作规格..................................184.1.1手动刀杯上/下................................184.1.2手动刀库正/反转..............................184.1.3主轴定位.....................................184.2M_code定义......................................184.2.1M_code动作规格说明.........................204.3S_code动作规格说明..............................224.4T_code动作规格说明..............................224.5刀库动作规格......................................234.5.1T码备刀动作规格(PLC).....................244.5.2M06Txx换刀动作规格..........................264.5.3M50规格说明.................................284.5.4刀号更新规格.................................334.5.5刀库复位.....................................344.5.6刀库保护规格.................................34第五章警报列表..........................................36第六章调试步骤..........................................37第七章配线图............................................38附录A驱动器参数设定....................................40附录B控制器参数设定....................................42第一章机床配置1.1控制器部分1.2轴向驱动1.3主轴、马达及变频器项目名称规格说明1控制器SUPER8Servo4*1PIO5*12显示器客制3操作面板客制HK型号:4键盘客制900型,键盘型态25手轮远瞻6输入输出板TB16IN数量2TB16OUT数量1TB16OUT-R8数量17软体Wince5.0客制画面项目名称规格说明1X轴马达安川∑V1.3kw增量式2Y轴马达安川∑V1.3kw增量式3Z轴马达安川∑V3kw增量式,带刹车1.4刀库1.5周边设备项目名称规格说明1主轴BT402主轴马达晟昌额定功率3.7KW额定频率50HZ马达级数4最高转速8000RPM编码器光学,1024PPR3变频器蒙德400V5.5KW光学编码器回授卡项目名称规格说明1刀臂式刀库德大机械BT40,24把刀项目名称规格说明1主轴冷却机2润滑机3排削机选配第二章操作面板介绍2.1面板定义2.2操作说明电源开打开控制器电源,准备开始操作机械电源关机器使用完后,关掉控制器电源紧急停止在人员安全或机台操作发生安全顾虑时,压下此钮,机台所有机电控制会跳脱,此时,除了控制器尚有电源之外,伺服、主轴、加工液所有的重电皆跳脱以确保人员或机械的安全性.原点模式寻原点功能说明:当CNC打开电源,必须做原点模式寻原点功能操作方式:1.由模式选择旋钮选择进入“原点模式”2.按机台运动方向控制键『X+,X-,Y+,Y-,Z+,Z-』3.CNC机械开始复归至原点手动连动模式说明:使用者能藉由此模式,按“JOG”键来做机台移动.操作方式:1.模式选择旋钮选择进入“手动连动模式”2.按机台运动方向控制键『X+,X-,Y+...
