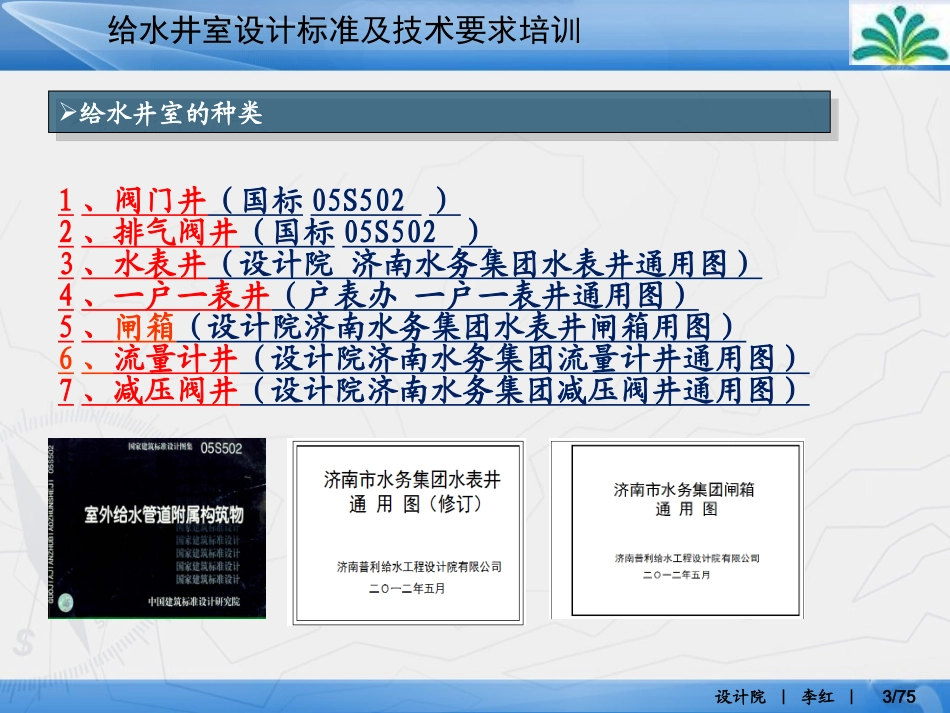

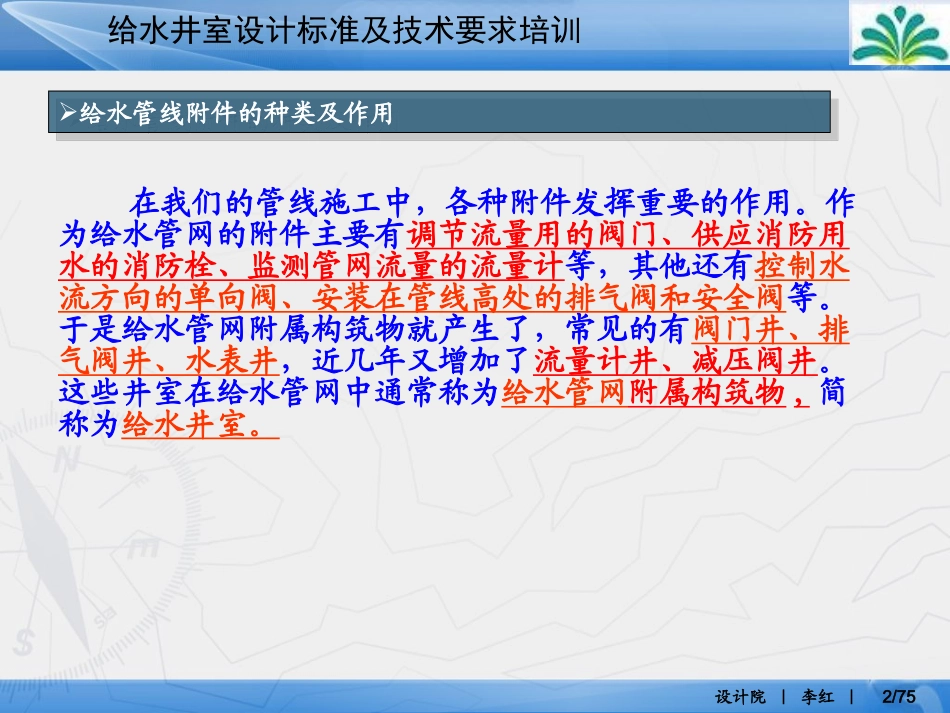

给水井室设计标准及技术要求培训设计院|李红|1/75给水井室设计标准及技术要求济南普利给水工程设计院有限公司李红2012.07给水井室设计标准及技术要求培训设计院|李红|2/75在我们的管线施工中,各种附件发挥重要的作用。作为给水管网的附件主要有调节流量用的阀门、供应消防用水的消防栓、监测管网流量的流量计等,其他还有控制水流方向的单向阀、安装在管线高处的排气阀和安全阀等。于是给水管网附属构筑物就产生了,常见的有阀门井、排气阀井、水表井,近几年又增加了流量计井、减压阀井。这些井室在给水管网中通常称为给水管网附属构筑物,简称为给水井室。给水管线附件的种类及作用给水管线附件的种类及作用给水井室设计标准及技术要求培训设计院|李红|3/751、阀门井(国标05S502)2、排气阀井(国标05S502)3、水表井(设计院济南水务集团水表井通用图)4、一户一表井(户表办一户一表井通用图)5、闸箱(设计院济南水务集团水表井闸箱用图)6、流量计井(设计院济南水务集团流量计井通用图)7、减压阀井(设计院济南水务集团减压阀井通用图)给水井室的种类给水井室的种类给水井室设计标准及技术要求培训设计院|李红|4/75今天我主要讲述工程中我们常见各种井室的设计标准及技术要求,并结合阀门井和水表井等工程实例对井室中常见的通病进行探讨,希望能够提高大家井室砌筑现场管理经验,同时针对目前存在的问题通过大家讨论,对井室技术参数做进一步完善,适应当今管网运行的需要。讲述内容及目的讲述内容及目的给水井室设计标准及技术要求培训设计院|李红|5/75在室外给水管线施工中,我们通常DN100-300(400)的阀门选用软密封法兰式闸阀,≥DN400阀门采用双偏心丁腈橡胶密封蝶阀。我们目前的阀门井按照阀门口径分两种类型,圆形阀门井和矩型阀门井,阀门井参数及要求按照国标05S502标准选用。阀门井阀门井给水井室设计标准及技术要求培训设计院|李红|6/75DN100-300mm阀门检查井采用标准图05S502-15-25;地面操作砖砌圆形立式闸阀井。DN≥400以上阀门检查井采用标准图05S502-89-110,地面操作钢筋混凝土矩形立式蝶阀井,同时对部分内容修改。阀门井阀门井给水井室设计标准及技术要求培训设计院|李红|7/75阀门井阀门井给水井室设计标准及技术要求培训设计院|李红|8/75阀门井阀门井给水井室设计标准及技术要求培训设计院|李红|9/75DN100-300(400)圆形阀门井DN100-300(400)圆形阀门井给水井室设计标准及技术要求培训设计院|李红|10/75DN100-300圆形阀门井DN100-300圆形阀门井给水井室设计标准及技术要求培训设计院|李红|11/75DN100-300圆形阀门井DN100-300圆形阀门井给水井室设计标准及技术要求培训设计院|李红|12/75DN100-300圆形阀门井DN100-300圆形阀门井给水井室设计标准及技术要求培训设计院|李红|13/75DN100-300圆形阀门井DN100-300圆形阀门井给水井室设计标准及技术要求培训设计院|李红|14/75设计院结合我们自己的实际情况,并考虑造价和工期,对DN300以上阀门井部分内容作了修改,修改内容如下:(1)阀门井井孔应与阀门操作杆冲齐,盖板上的砼井口改为240mm厚的砖砌结构,内外勾缝处理,(2)钢筋混凝土盖板配筋参照标准图的做法。(3)原钢筋混凝土井室改为砖砌结构(内外勾缝处理),砖砌井壁的厚度按照以下执行:≥DN400矩形阀门井≥DN400矩形阀门井给水井室设计标准及技术要求培训设计院|李红|15/75设计院结合我们自己的实际情况,并考虑造价和工期,对DN300以上阀门井部分内容作了修改,修改内容如下:(4)底部垫层及钢砼底板参照对应标准图集,但外形尺寸底板比二四墙外侧增加10cm,垫层比底板增加10cm。,(5)如遇有地下水情况,阀门井需作防水处理,具体做法如下:砖砌井壁内外表面均用防水砂浆(1:2水泥砂浆内掺水泥重量的5%的防水剂)抹面厚20MM;地基用C10混凝土垫层下铺碎石或卵石层,厚度≥100mm。(无地下水系指地下水位在构筑物底板底以下0.2m,有地下水系指地下水位在自然地坪下0.5m处)≥DN400矩形阀门井≥DN400矩形阀门井给水井室设计标准及技术要求培训设计院|李红|16/75≥DN400矩形阀门井≥D...
