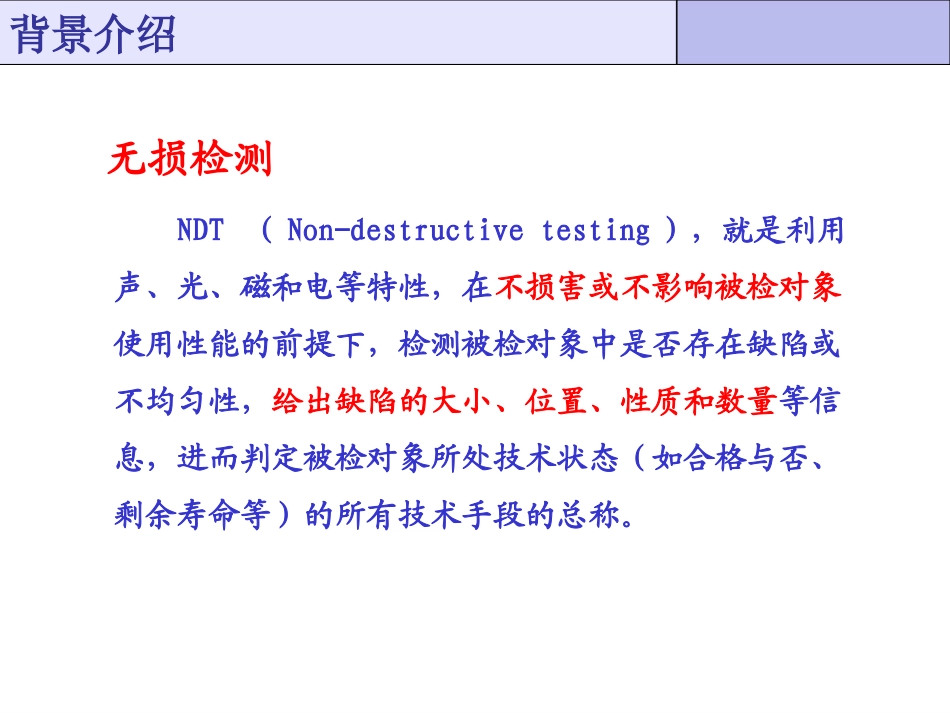

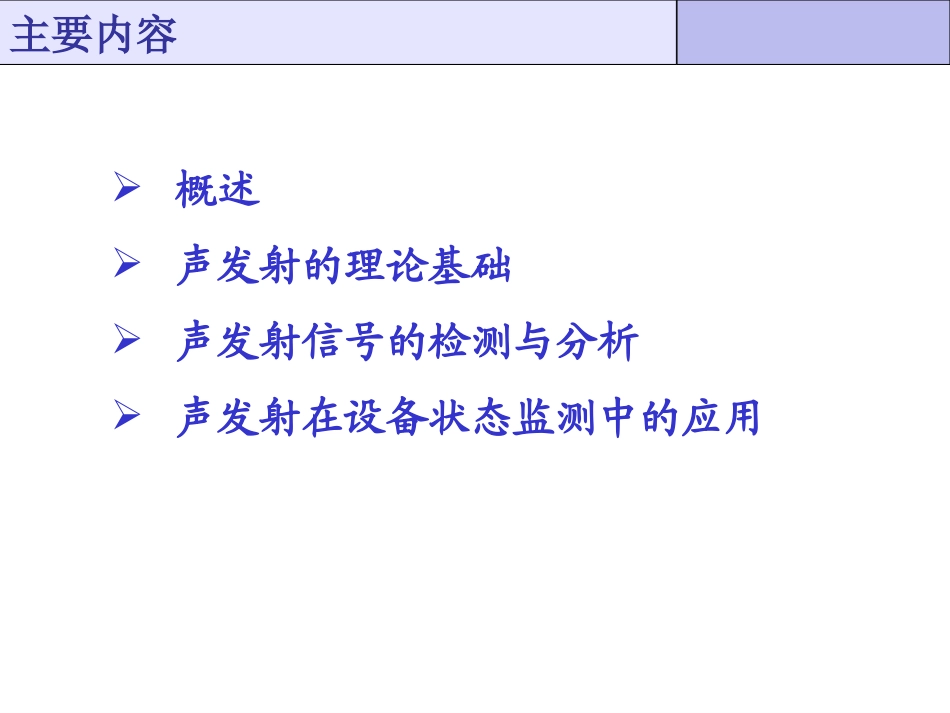

概述声发射的理论基础声发射信号的检测与分析声发射在设备状态监测中的应用主要内容无损检测NDT（Non-destructivetesting），就是利用声、光、磁和电等特性，在不损害或不影响被检对象使用性能的前提下，检测被检对象中是否存在缺陷或不均匀性，给出缺陷的大小、位置、性质和数量等信息，进而判定被检对象所处技术状态（如合格与否、剩余寿命等）的所有技术手段的总称。背景介绍无损检测方法目视检测VisualTesting（缩写VT）超声检测UltrasonicTesting（缩写UT）射线检测RadiographicTesting（缩写RT）磁粉检测MagneticparticleTesting（缩写MT）渗透检测PenetratedTesting（缩写PT）声发射AcousticEmission(缩写AE)涡流检测EddycurrentTesting（缩写ET）泄漏检测LeakTesting（缩写LT）……背景介绍折断竹子发出的声音撕报纸发出的声音声发射技术概论裂纹裂纹分层材料在外力作用下，形成裂纹、断裂、分层等形式的损伤时，也会发声，产生声发射信号！颗粒断裂但这些信号很微弱，人耳听不到，必须借助先进的设备来检测声发射技术概论声发射（acousticemission，简称AE）是指材料或结构受外力或内力作用产生变形或断裂，以应力波形式释放出应变能的现象。①应变能足够强，则人耳可以听到。②许多金属材料的声发射信号强度很弱，人耳不能直接听见，需要藉助灵敏的电子仪器才能检测出来。AESystem应力波什么是声发射？结构材料源塑性变形相变亚临界裂纹扩展其他源压力泄漏摩擦及磨损裂纹面闭合与摩擦撞击磁畴壁运动燃烧沸腾凝固与熔化氧化膜、锈皮和熔渣开裂声发射源如何产生声发射？起重机主梁裂纹检测管道裂纹检测声发射源的典型例子储油罐油面传感器腐蚀点传感器传感器储油罐漏油检测变压器局部放电检测声发射源的典型例子50年代:德国人Kaiser发现Kaiser效应50-70年代:实验室阶段70-80年代：工程应用90-本世纪初:迅速发展、广泛应用声发射技术的发展美国物理声学公司一PAC公司作为声发射技术领导者、世界著名生产商，PAC公司有完整的、系统化的声发射产品生产线。其声发射产品占全球声发射市场的85%以上。声发射系统是PAC公司主导产品之一。完整的声发射系统包括：声发射卡、声发射主机、声发射传感器、声发射前置放大器、声发射处理软件，其核心部件包括声发射卡，采集分析软件、传感器和前置放大器。PAC公司声发射产品依据其声发射卡型号不同而构成三个声发射系统。即：DiSP系统、SAMOS系统、PCI-2系统。三个系统的采集卡均采用标准PCI总线技术，并由先进的表面封装设备（SMD）制造的多层高密度卡。最近公司又研制出ARB-1410卡－采用标准的PCI总线,14位A/D,速度为100MSample/sec的任意波形发生卡.同时,此卡使用专用的WaveGen1410软件,可以产生各种类型的波形.PAC公司的声发射产品广泛应用于压力容器检测、管道检测、航空航天材料检测、起重设备检测、铁路罐车检测、桥梁检测、贮罐检测、金属材料检测、复合材料检测、陶瓷检测、水泥构件检测、岩石及电器产品等检测。PAC公司拥有世界上领先的声发射研究中心（R＆D）及最优秀的专家，为不同行业开发了解决工程问题的专家系统:VPAC（阀门定量泄漏检测声发射专家系统）、MONPAC(压力容器检测声发射专家系统）、TANKPAC（油罐罐底腐蚀状况声发射在线检测专家系统）、CORPAC（工业结构中局部腐蚀状况声发射在线监控系统）、PDDPAC（变压器局部放电声发射检测专家系统）。声发射系统在如下领域应用：TraditionalMaterialTesting(声发射对传统材料的检测)AdvancedCompositeMaterialTesting(声发射对高级复合材料的检测)FatigueTesting(声发射在疲劳测试中应用)PressureVessel(Metal&FRP)SafetyVerification(声发射对金属及玻璃钢压力容器安全检测)CryogenicVesselTesting(声发射应用于低温容器检测)SphereTesting(声发射对球罐的检测）StorageTankIntegrateVerification(声发射对储罐完整性的检测)TankBottomConditionAssessment(声发射对罐底状况的评价)QuantitativeGasValveLeakDetection(声发射对气体阀门泄漏定量检测)TubeTrailerTestingRailRoadTankCarTesting(声发射对铁路罐车的检测）Co...
