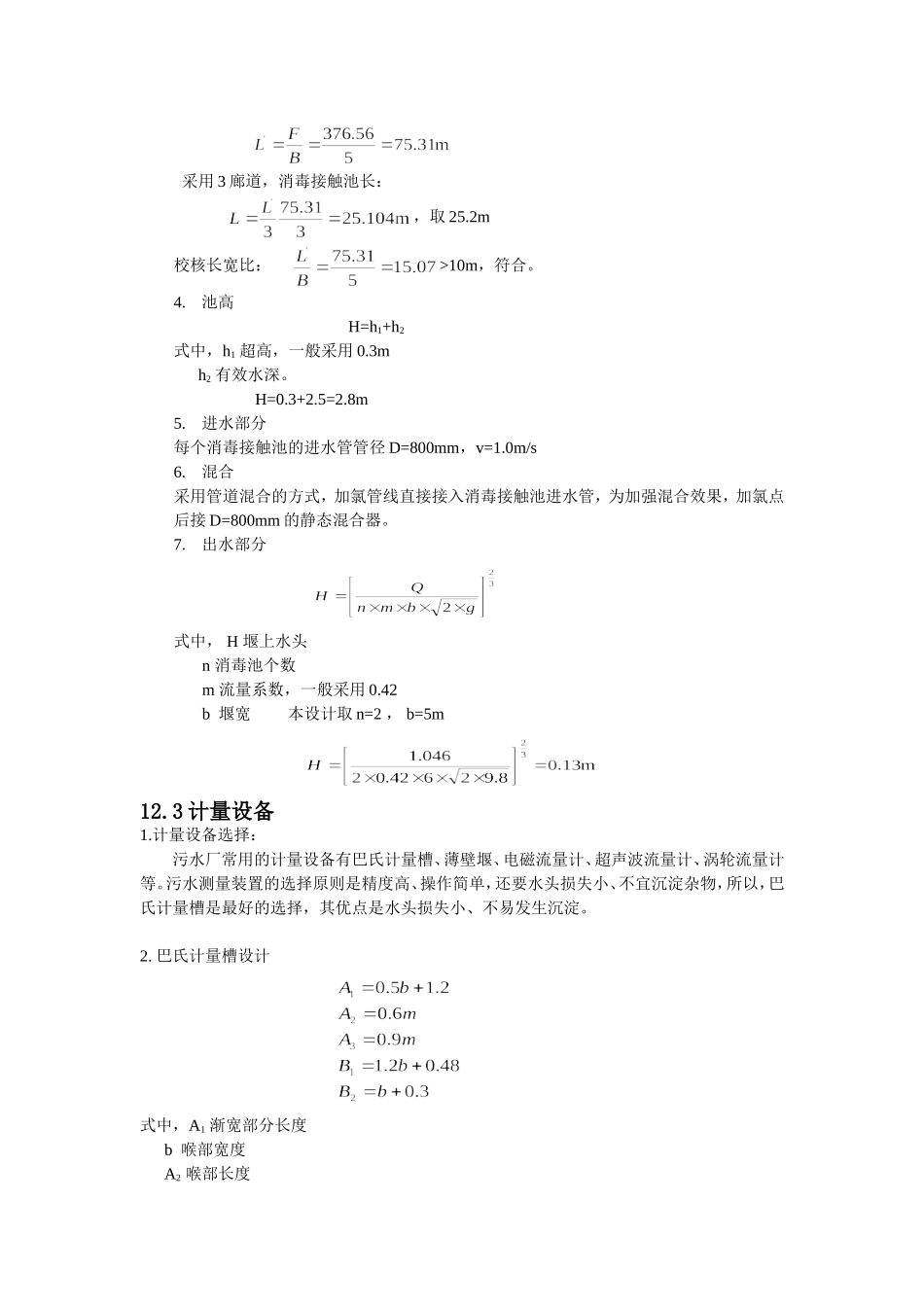

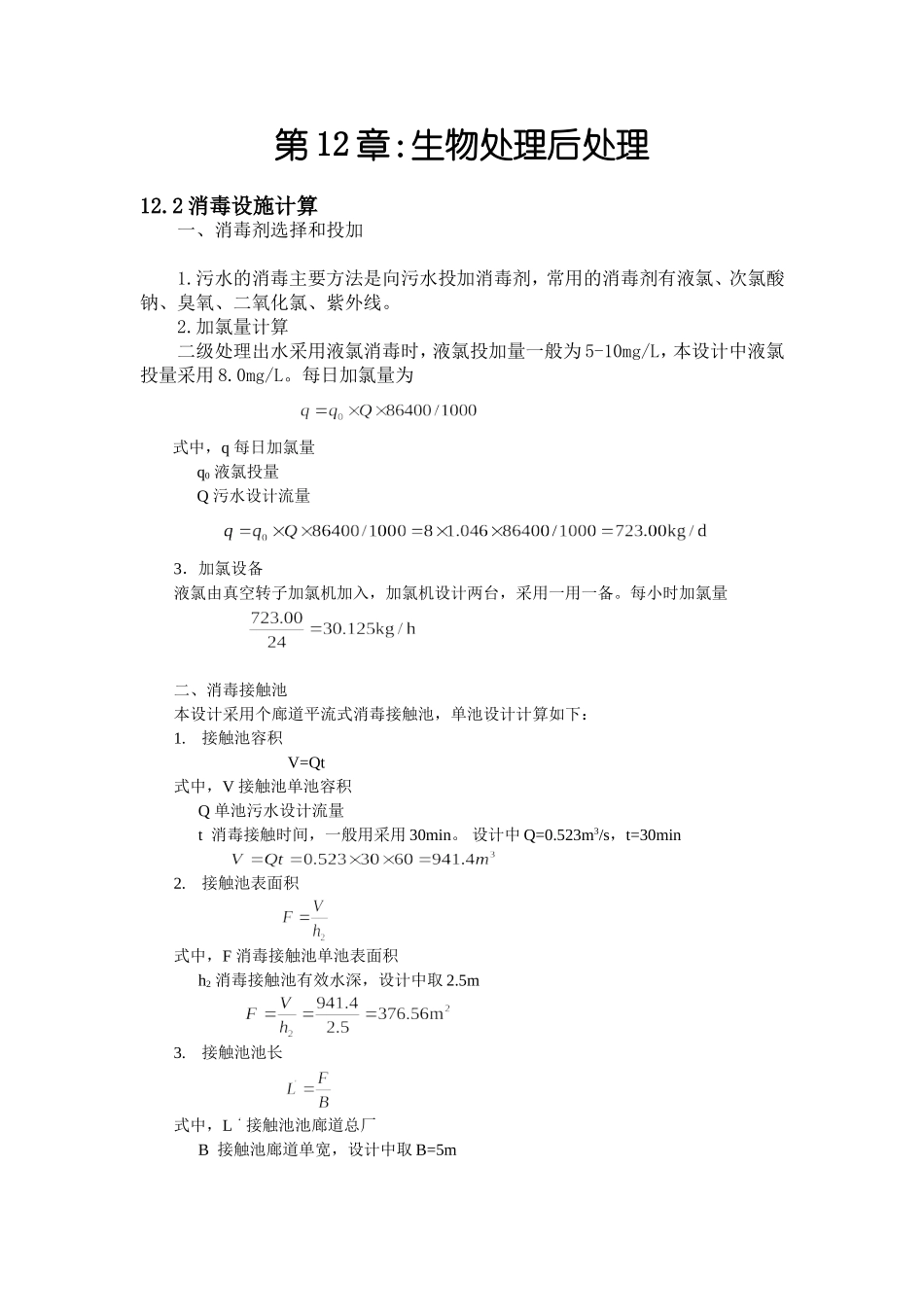

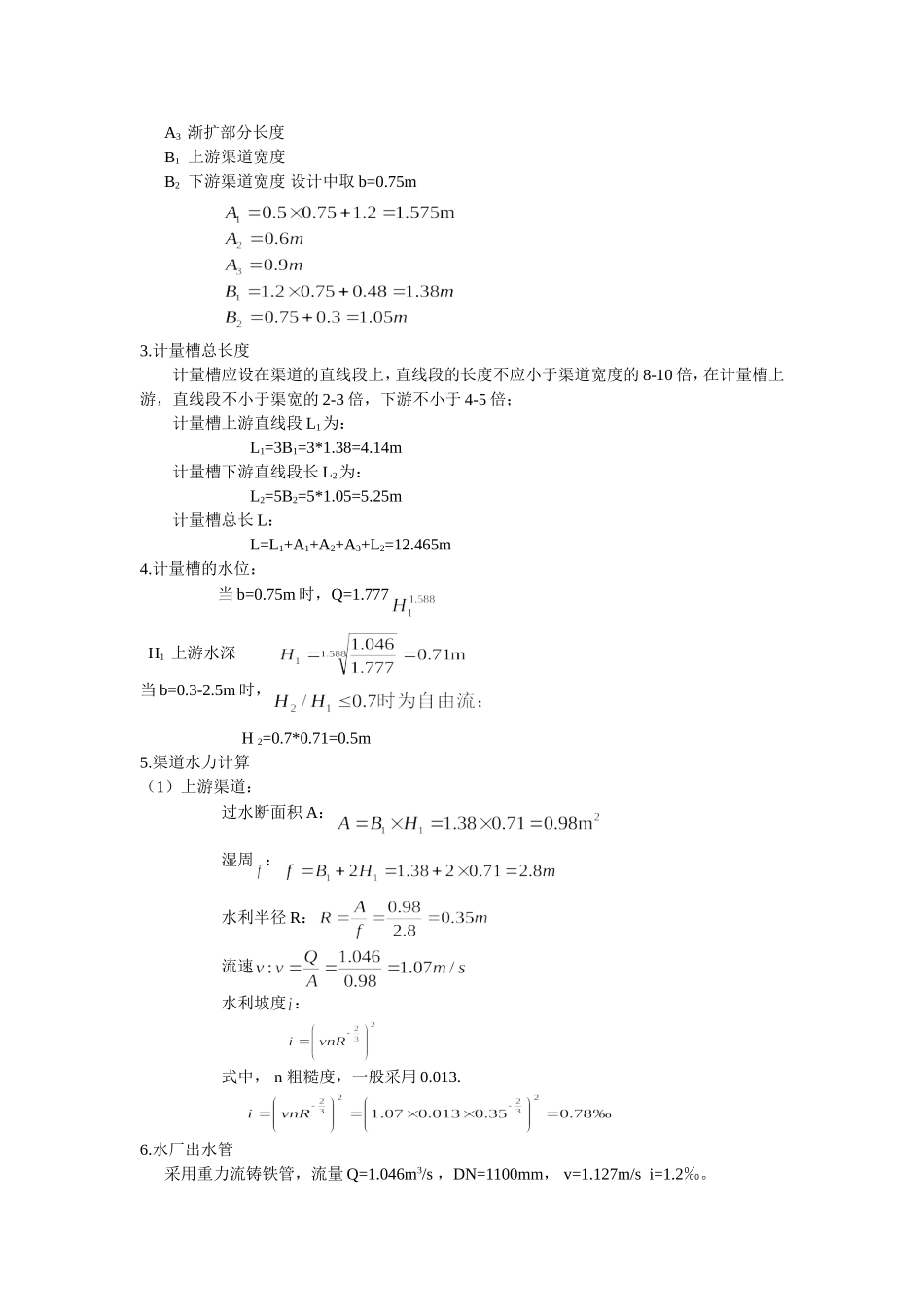

第12章：生物处理后处理12.2消毒设施计算一、消毒剂选择和投加1.污水的消毒主要方法是向污水投加消毒剂，常用的消毒剂有液氯、次氯酸钠、臭氧、二氧化氯、紫外线。2.加氯量计算二级处理出水采用液氯消毒时，液氯投加量一般为5-10mg/L，本设计中液氯投量采用8.0mg/L。每日加氯量为式中，q每日加氯量q0液氯投量Q污水设计流量3．加氯设备液氯由真空转子加氯机加入，加氯机设计两台，采用一用一备。每小时加氯量二、消毒接触池本设计采用个廊道平流式消毒接触池，单池设计计算如下：1.接触池容积V=Qt式中，V接触池单池容积Q单池污水设计流量t消毒接触时间，一般用采用30min。设计中Q=0.523m3/s，t=30min2.接触池表面积式中，F消毒接触池单池表面积h2消毒接触池有效水深，设计中取2.5m3.接触池池长式中，L‘接触池池廊道总厂B接触池廊道单宽，设计中取B=5m采用3廊道，消毒接触池长：，取25.2m校核长宽比：>10m，符合。4.池高H=h1+h2式中，h1超高，一般采用0.3mh2有效水深。H=0.3+2.5=2.8m5.进水部分每个消毒接触池的进水管管径D=800mm，v=1.0m/s6.混合采用管道混合的方式，加氯管线直接接入消毒接触池进水管，为加强混合效果，加氯点后接D=800mm的静态混合器。7.出水部分式中，H堰上水头n消毒池个数m流量系数，一般采用0.42b堰宽本设计取n=2，b=5m12.3计量设备1.计量设备选择：污水厂常用的计量设备有巴氏计量槽、薄壁堰、电磁流量计、超声波流量计、涡轮流量计等。污水测量装置的选择原则是精度高、操作简单，还要水头损失小、不宜沉淀杂物，所以，巴氏计量槽是最好的选择，其优点是水头损失小、不易发生沉淀。2.巴氏计量槽设计式中，A1渐宽部分长度b喉部宽度A2喉部长度A3渐扩部分长度B1上游渠道宽度B2下游渠道宽度设计中取b=0.75m3.计量槽总长度计量槽应设在渠道的直线段上，直线段的长度不应小于渠道宽度的8-10倍，在计量槽上游，直线段不小于渠宽的2-3倍，下游不小于4-5倍；计量槽上游直线段L1为：L1=3B1=3*1.38=4.14m计量槽下游直线段长L2为：L2=5B2=5*1.05=5.25m计量槽总长L：L=L1+A1+A2+A3+L2=12.465m4.计量槽的水位：当b=0.75m时，Q=1.777H1上游水深当b=0.3-2.5m时，H2=0.7*0.71=0.5m5.渠道水力计算（1）上游渠道：过水断面积A：湿周：水利半径R：流速水利坡度：式中，n粗糙度，一般采用0.013.6.水厂出水管采用重力流铸铁管，流量Q=1.046m3/s，DN=1100mm，v=1.127m/si=1.2‰。
