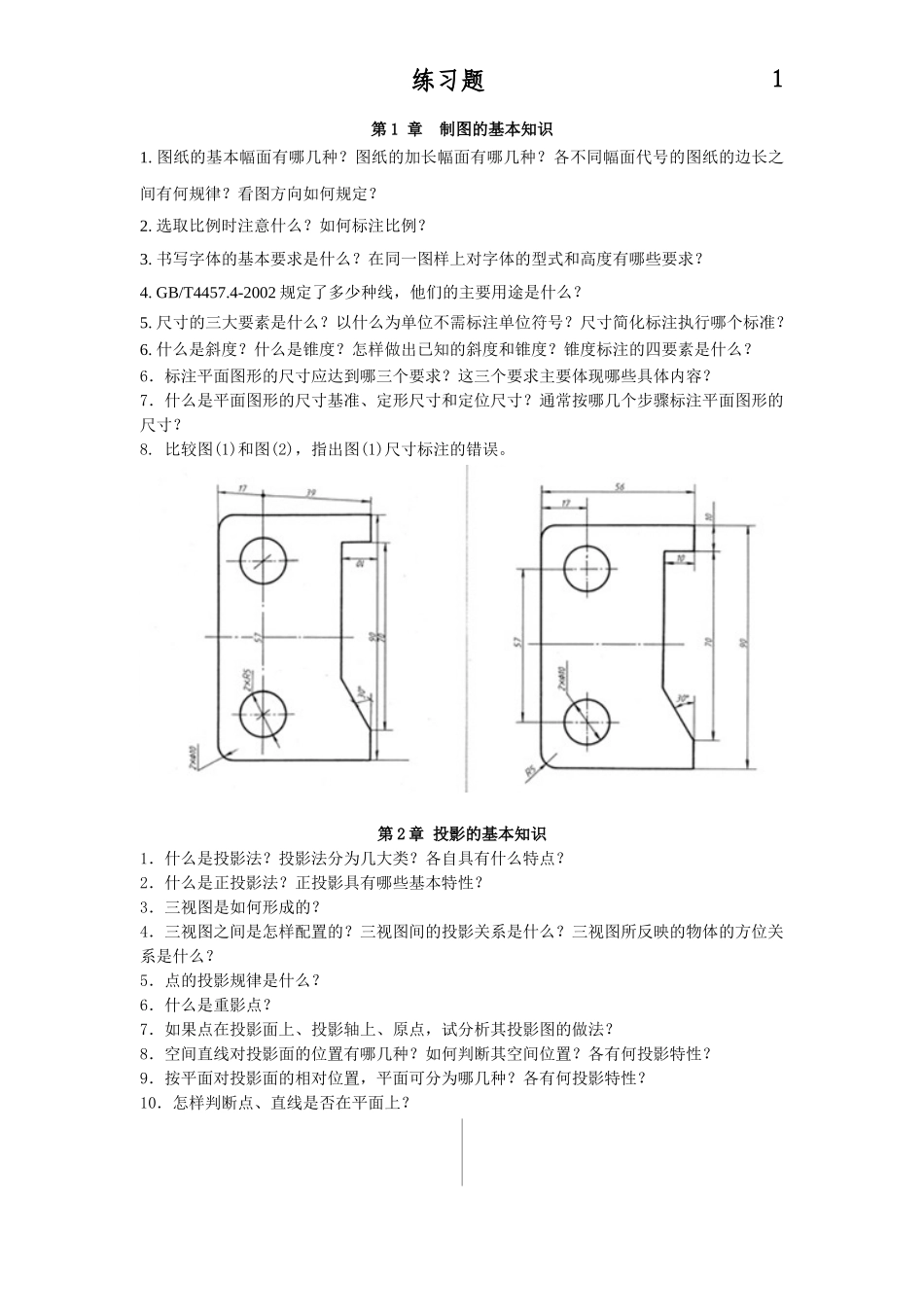

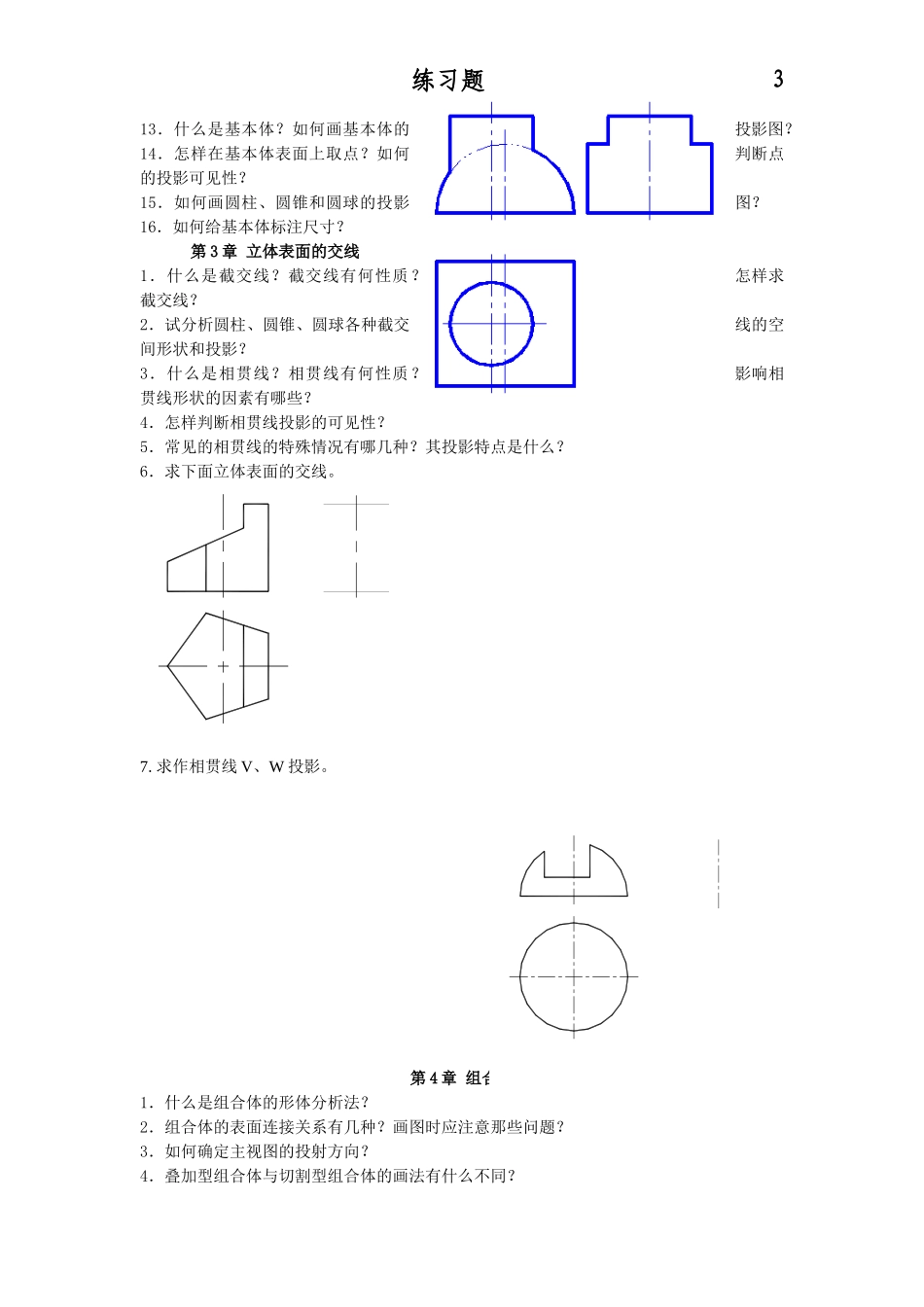

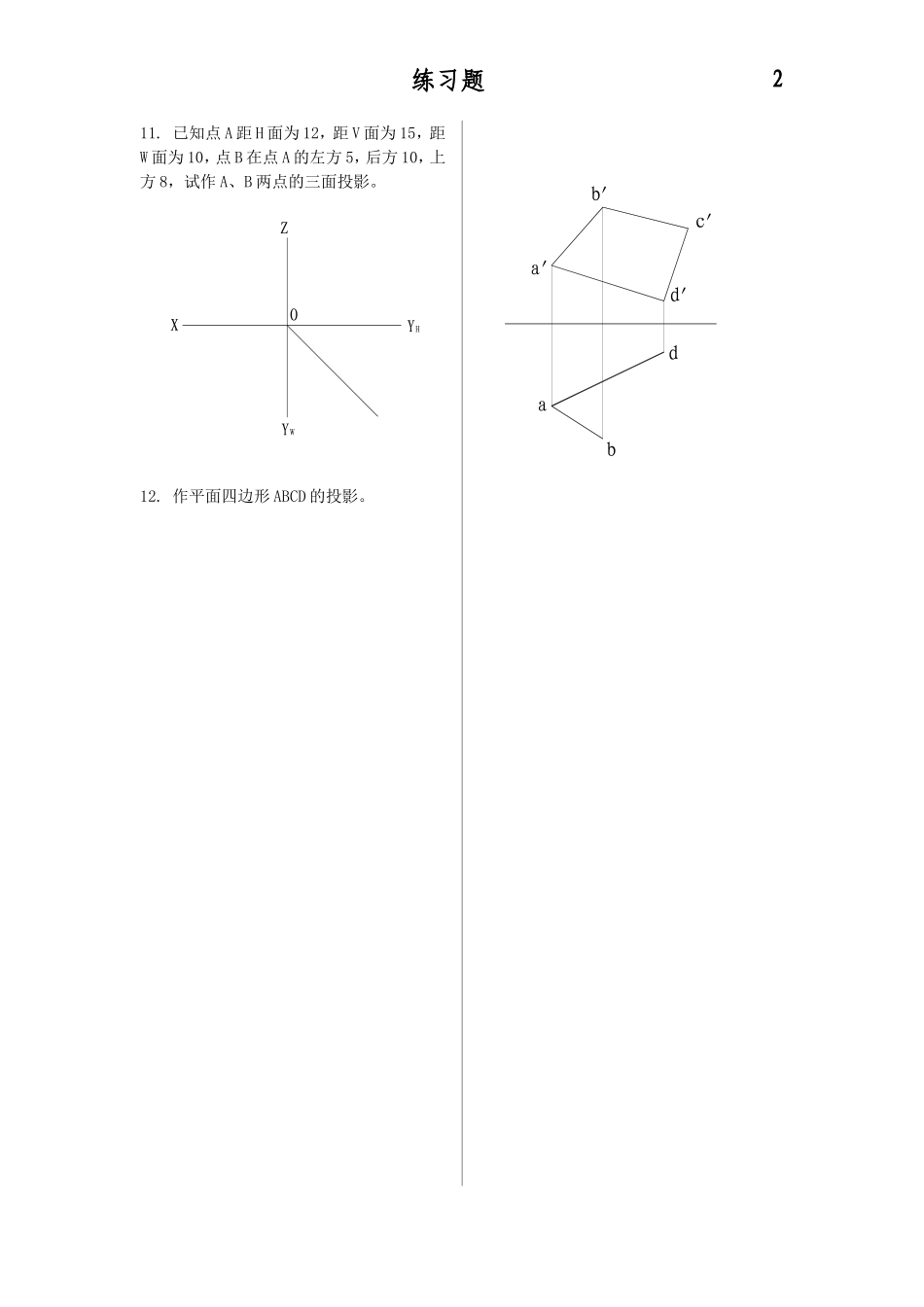

练习题第1章制图的基本知识1.图纸的基本幅面有哪几种？图纸的加长幅面有哪几种？各不同幅面代号的图纸的边长之间有何规律？看图方向如何规定？2.选取比例时注意什么？如何标注比例？3.书写字体的基本要求是什么？在同一图样上对字体的型式和高度有哪些要求？4.GB/T4457.4-2002规定了多少种线，他们的主要用途是什么？5.尺寸的三大要素是什么？以什么为单位不需标注单位符号？尺寸简化标注执行哪个标准？6.什么是斜度？什么是锥度？怎样做出已知的斜度和锥度？锥度标注的四要素是什么？6．标注平面图形的尺寸应达到哪三个要求？这三个要求主要体现哪些具体内容？7．什么是平面图形的尺寸基准、定形尺寸和定位尺寸？通常按哪几个步骤标注平面图形的尺寸？8.比较图(1)和图(2)，指出图(1)尺寸标注的错误。第2章投影的基本知识1．什么是投影法？投影法分为几大类？各自具有什么特点？2．什么是正投影法？正投影具有哪些基本特性？3．三视图是如何形成的？4．三视图之间是怎样配置的？三视图间的投影关系是什么？三视图所反映的物体的方位关系是什么？5．点的投影规律是什么？6．什么是重影点？7．如果点在投影面上、投影轴上、原点，试分析其投影图的做法？8．空间直线对投影面的位置有哪几种？如何判断其空间位置？各有何投影特性？9．按平面对投影面的相对位置，平面可分为哪几种？各有何投影特性？10．怎样判断点、直线是否在平面上？1练习题11.已知点A距H面为12，距V面为15，距W面为10，点B在点A的左方5，后方10，上方8，试作A、B两点的三面投影。12.作平面四边形ABCD的投影。2XZYHYWOabda'b'c'd'练习题13．什么是基本体？如何画基本体的投影图？14．怎样在基本体表面上取点？如何判断点的投影可见性？15．如何画圆柱、圆锥和圆球的投影图？16．如何给基本体标注尺寸？第3章立体表面的交线1．什么是截交线？截交线有何性质？怎样求截交线？2．试分析圆柱、圆锥、圆球各种截交线的空间形状和投影？3．什么是相贯线？相贯线有何性质？影响相贯线形状的因素有哪些？4．怎样判断相贯线投影的可见性？5．常见的相贯线的特殊情况有哪几种？其投影特点是什么？6．求下面立体表面的交线。7.求作相贯线V、W投影。第4章组合体1．什么是组合体的形体分析法？2．组合体的表面连接关系有几种？画图时应注意那些问题？3．如何确定主视图的投射方向？4．叠加型组合体与切割型组合体的画法有什么不同？3练习题5．如何保证尺寸标注的清晰性？6．看图时应注意那些问题？7.补画试图中所缺的图线。8.根据给出的视图，补画第三视图或视图中所缺的图线。9.根据轴测图上标注的尺寸，按1：1的比例画出三个试图并标注尺寸。4练习题10.填补视图中所遗漏的尺寸。第5章轴测图1．轴测图分为哪两大类？与多面正投影相比较，有哪些特点？2．正等测属于哪一类轴测图？它的轴间角、各轴向伸缩系数分别为何值？它们的简化伸缩系数为何值？3．试述平行于坐标面的圆的正等测近似椭圆的画法。这类椭圆的长、短的位置有什么特点？4．斜二测属于哪一类轴测图？它的轴间角和各轴向伸缩系数为何值？5．根据两视图画正等轴测图。5练习题6.根据两视图画斜二轴测图。第6章机件的基本表达法1．六个基本视图如何配置？其标注有哪些规定？2．视图的作用是什么？视图分为哪几种？每种视图有何特点，如何绘制、标注？3．什么是剖视图？画剖视图时应注意哪些问题？4．剖视图分哪几种？分别适用于哪些情况？5．剖切方法有哪几种？分别适用于哪些情况？6．剖视图一般应如何标注？在什么情况下可省略箭头或省略标注？7．断面图分哪几种？分别适用于哪些情况？8．剖视图、断面图的区别是什么？9．如何绘制、标注移出断面图和重合断面图？10．什么是局部放大图？画局部放大图时如何标注？11．什么是简化画法？为何要采用简化画法？12.在指定位置将主视图画成剖视图。6练习题13.将主视图图化成阶梯剖视图。14.断面图7练习题第7章标准件和常用件1．螺纹的基本要素有哪些？内外螺纹连接时，它们的要素应该符合什么要求？2．常用螺纹紧固件有哪些？其规定标记包括哪些内容？3．用比例画法画螺栓连接图时，如何确定各部分的尺寸？画图时应注意哪三...
