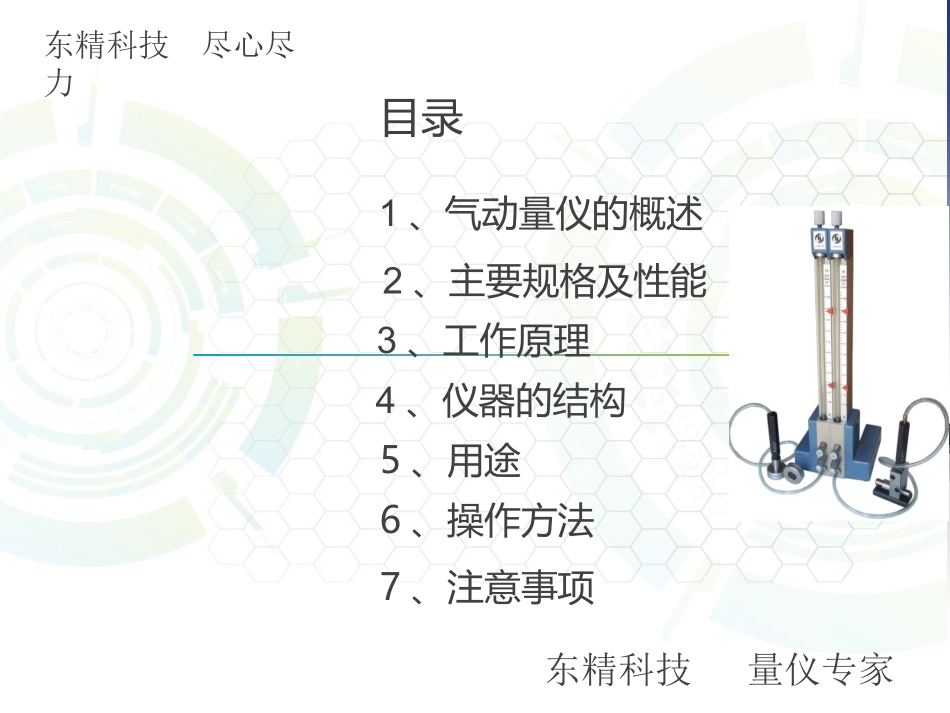

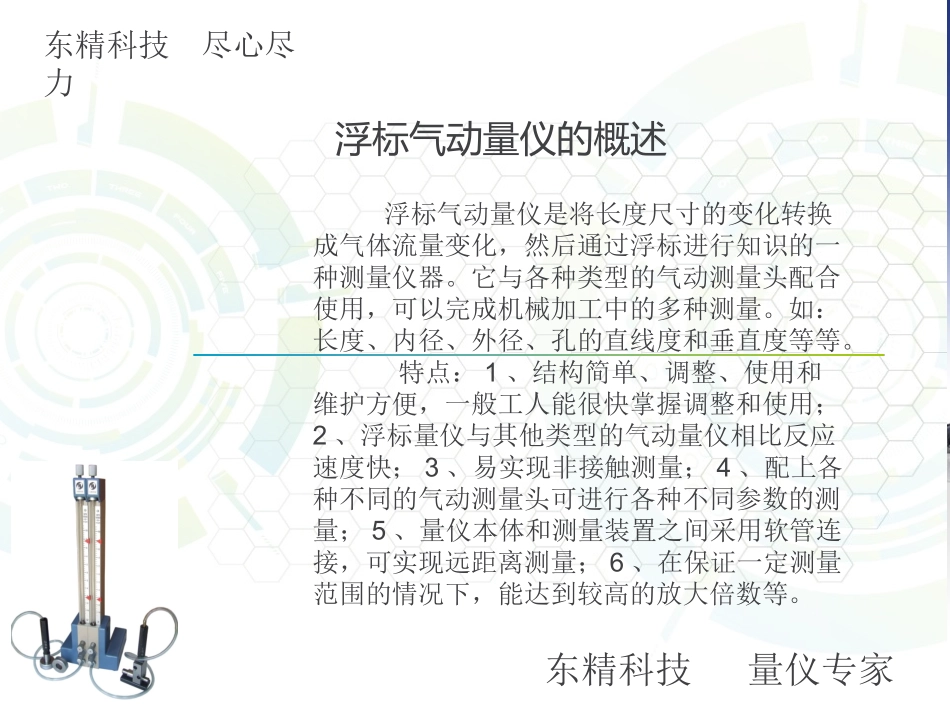

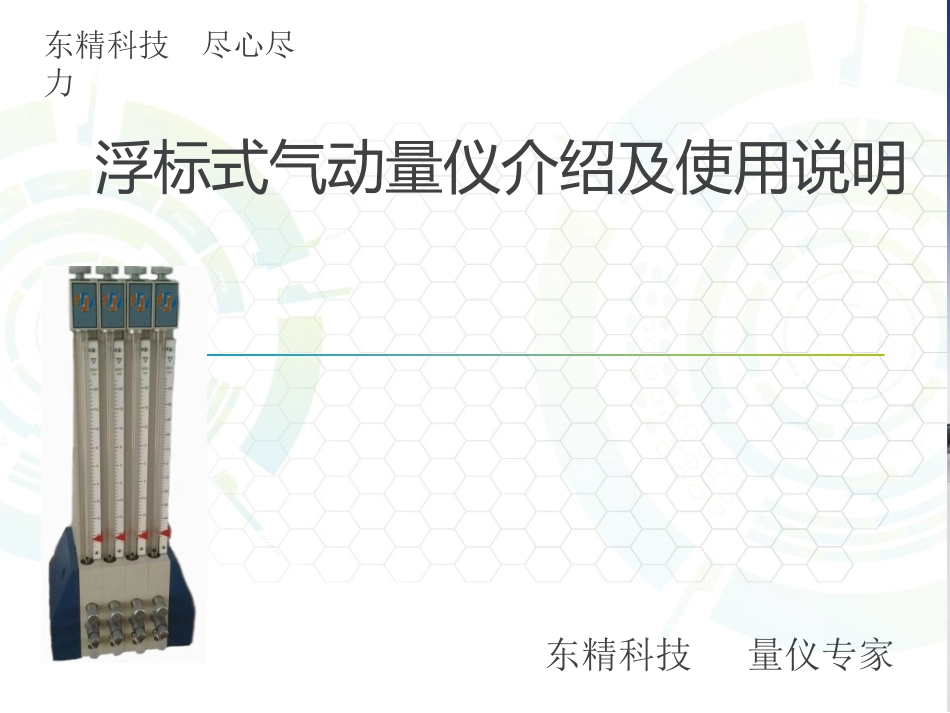

浮标式气动量仪介绍及使用说明东精科技尽心尽力东精科技量仪专家1、气动量仪的概述3、工作原理4、仪器的结构东精科技尽心尽力目录2、主要规格及性能5、用途6、操作方法7、注意事项东精科技量仪专家东精科技尽心尽力东精科技量仪专家浮标气动量仪的概述浮标气动量仪是将长度尺寸的变化转换成气体流量变化，然后通过浮标进行知识的一种测量仪器。它与各种类型的气动测量头配合使用，可以完成机械加工中的多种测量。如：长度、内径、外径、孔的直线度和垂直度等等。特点：1、结构简单、调整、使用和维护方便，一般工人能很快掌握调整和使用；2、浮标量仪与其他类型的气动量仪相比反应速度快；3、易实现非接触测量；4、配上各种不同的气动测量头可进行各种不同参数的测量；5、量仪本体和测量装置之间采用软管连接，可实现远距离测量；6、在保证一定测量范围的情况下，能达到较高的放大倍数等。东精科技尽心尽力东精科技量仪专家主要规格及性能量仪本体的基本放大倍数一般有1000倍、2000倍、5000倍、10000倍基本放大倍数1000倍2000倍5000倍10000倍刻度范围0.2100.1100.0440.022分度值0.0050.0020.0010.0005两基准点内示值误差0.0040.0020.0010.0005如表所示单位：mm工作原理东精科技尽心尽力东精科技量仪专家浮标式气动量仪实质上是把被测量的尺寸变化转换为相应的空气流量变化的一种仪器，当压缩空气通过锥度玻璃管时，流量的变化就使得浮在玻璃管内的浮标的位置作相应的变化，于是从刻度尺上浮标位置的变化量就可以直接读出被测量尺寸的变化。仪器的结构东精科技尽心尽力东精科技量仪专家根据量仪各个组成部分作用不同，可以把整个量仪分为四个部分：1、空气过滤器：主要任务是除去压缩空气中的水份、油份和夹杂物；2、空气稳压阀：其作用是将波动的压缩空气变成恒压的压缩空气，以保证满意的测量结；3、指示部分：此部分是用于指示被测量尺寸进行读数的部分，其主要部分是锥度玻璃管、浮标和刻度尺；4、测量装置：测量装置是直接用于测量工件尺寸的，其结构随着测量要求的不同而不同。东精科技尽心尽力东精科技量仪专家用途浮标量仪本体根据不同的测量要求设计出相应的气动测量装置配合使用，主要可以做出如下类型的精密测量：A、内孔直接B、外圆直径C、直线度（孔）D、同轴度E、垂直度F、槽宽G、平面度H、其它一些特殊的测量东精科技尽心尽力东精科技量仪专家操作使用方法1、操作前的准备工作：A、清洗干净相应的测量头及校对规，按管路连接的要求，接在仪器正面的出气接头上；B、供给压缩空气--从压缩空气站来的压缩空气。2、调整：A、用气动轴向测量头和测量台架的调整；B、用气动内径测量头及校对规的调整；C、用气动外径测量头及校对规测量的调整。3、测量：量仪调整完毕后，即可进行测量工作，当用气动轴向测头及测量台架进行测量时，将工件的被测面放在测量喷嘴下面，浮标可直接指示出被测工件的尺寸。东精科技尽心尽力东精科技量仪专家注意事项浮标量仪是精密量仪的一种，由于采用压缩空气的流量变化进行测量，所以在使用过程中除了与一般得精密仪器给予应有的注意外，对下列各项也应给予足够的重视。1、压缩空气的压力保持在0.3~0.7pa之间；2、气源要尽量清洁、干燥；3、每天工作前，应将过滤器中的水排出；4、存放时零位旋钮和放大倍数旋钮不宜过松或过紧；5、浮标与刻度尺之间存在一定的距离，读数时应注意；6、在长时间的连续测量过程中或中断测量以后重新工作时，应用常用校对规（柱）校对零位；7、装多管量仪时，管与管之间密封环不能漏装，保证装后不的漏气；8、长期使用，量仪必须进行周期检定，以保持精度。东精科技尽心尽力东精科技量仪专家惠州东精科技有限公司作者：许利娜
