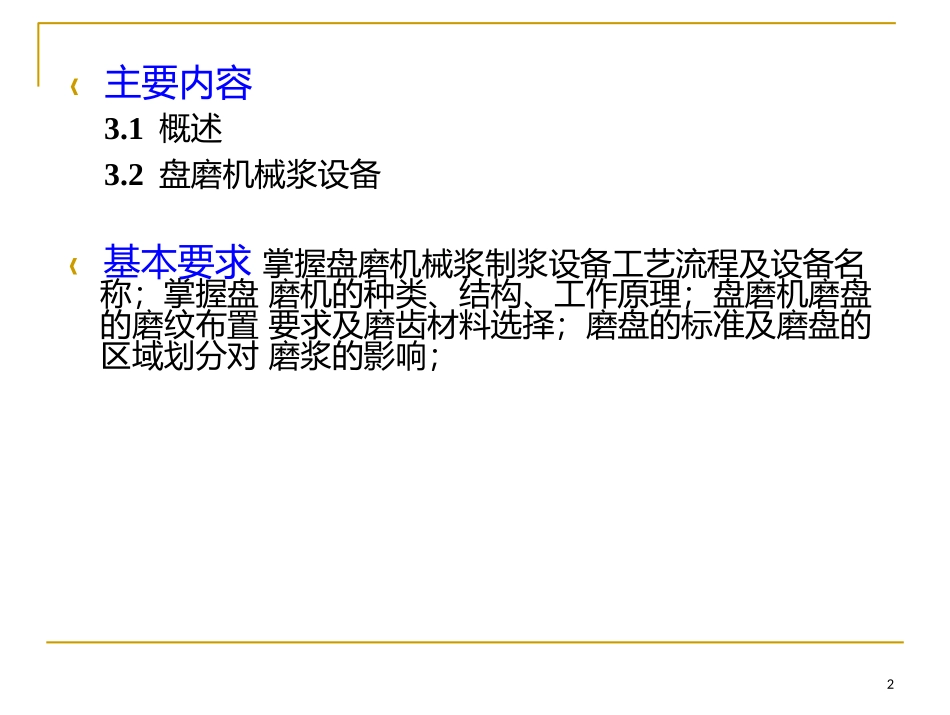

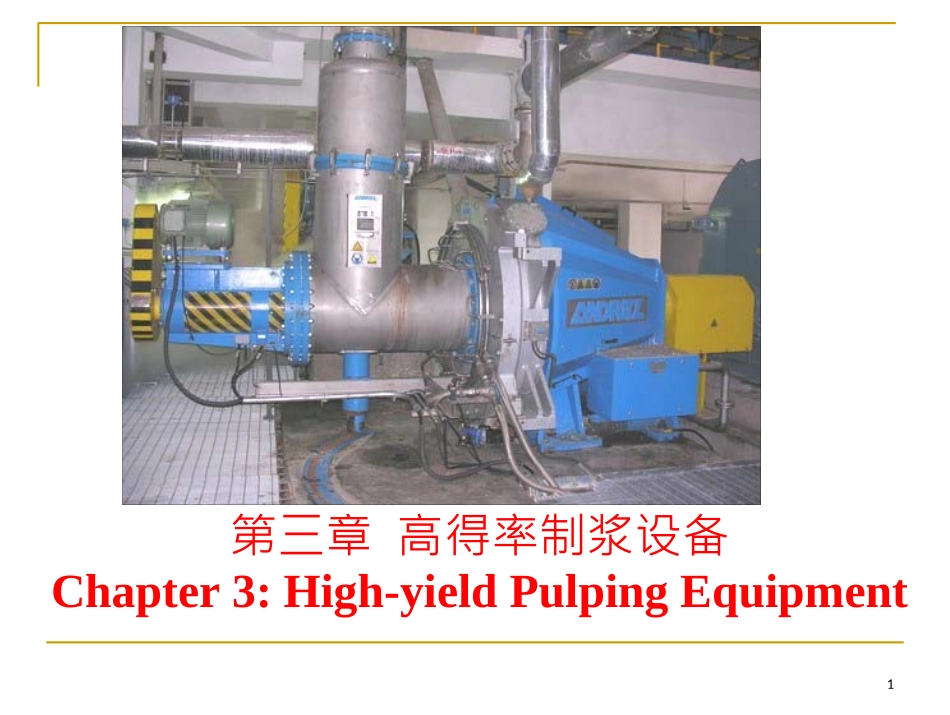

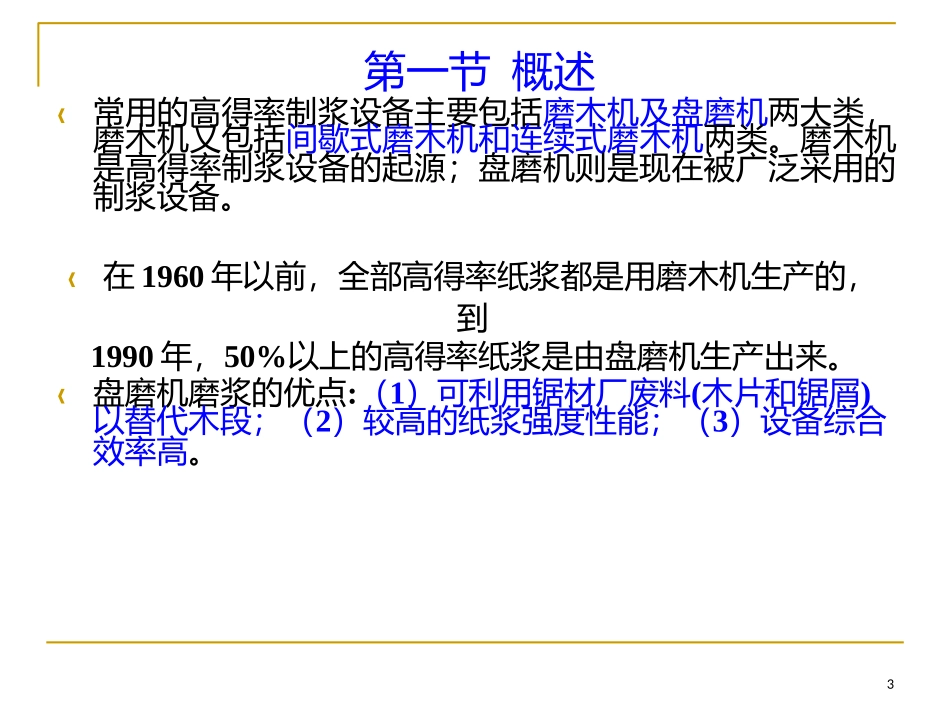

1第三章高得率制浆设备Chapter3:High-yieldPulpingEquipment2„主要内容3.1概述3.2盘磨机械浆设备„基本要求掌握盘磨机械浆制浆设备工艺流程及设备名称；掌握盘磨机的种类、结构、工作原理；盘磨机磨盘的磨纹布置要求及磨齿材料选择；磨盘的标准及磨盘的区域划分对磨浆的影响；3第一节概述„常用的高得率制浆设备主要包括磨木机及盘磨机两大类，磨木机又包括间歇式磨木机和连续式磨木机两类。磨木机是高得率制浆设备的起源；盘磨机则是现在被广泛采用的制浆设备。„在1960年以前，全部高得率纸浆都是用磨木机生产的，到1990年，50%以上的高得率纸浆是由盘磨机生产出来。„盘磨机磨浆的优点:（1）可利用锯材厂废料(木片和锯屑)以替代木段；（2）较高的纸浆强度性能；（3）设备综合效率高。4„在盘磨机取得支配地位的同时，磨石磨木机不会全部被取代。磨石磨木机制浆仍有低能耗和高散射系数(即较大的纸页不透明度)的优点。高压、高温磨浆设备的发展也有可能生产出强度和其他性能上更具竞争力的磨石磨木浆。„磨浆能耗：RMP：1600－2200kwh/t；TMP：1800－2300kwh/t；SGW：1100－1300kwh/t。5高得率浆分类SGW(StoneGroundWood)磨石磨木浆PGW(PressurizedGroundWood)压力磨石磨木浆TGW(highTemperatureGroundWood)高温磨石磨木浆RMP(RefinerMechanicalPulp)盘磨机械浆TMP(Thermo-MechanicalPulp)预热盘磨机械浆CMP(Chemi-MechanicalPulp)化学盘磨机械浆CTMP(Chemi-Thermo-MechanicalPulp)化学预热机械浆APMP(AlkalinePeroxideMechanicalPulp)碱性过氧化氢化学机械浆6SCMP(SulfonatedChemi-MechanicalPulp)磺化化学机械浆BMP(Bio-MechanicalPulp)生物机械浆SEP(SteamExplosionPulp)蒸汽爆破法制浆EMP(ExtruderMechanicalPulp)挤压法机械浆SCP（Semi-ChemicalPulp）半化学法浆NSSC(NeutralSulphiteSemi-Chemicalpulp)中性亚硫酸盐法半化学浆ASSC(AlkalineSulphiteSemi-Chemicalpulp)碱性亚硫酸盐法半化学浆7一、概述第二节盘磨机械浆设备Refiner-mechanicalEquipment„20世纪50年代初在用盘磨机处理磨石磨木浆筛渣的基础上，发展出一种将木片在盘磨机中直接磨碎成浆的机械制浆设备，称为盘磨机械浆(RMP)设备，又称木片磨木浆(CRP)设备。„60年代初，为了提高盘磨机械浆的强度，减少纤维束和碎片含量，在木片进盘磨机之前先经短时间汽蒸使之软化，发展成为预热机械浆(TMP)。„根据原料性质和所要生产的产品特征，对化学预处理过程作了各种各样的变化，而发展出很多新的制浆方法。„盘磨机是制备盘磨机械浆的关键设备，也称木片磨浆机。在磨浆系统中，通常于磨浆机之前配置有木片洗涤机washer和木片预热器steaming，在磨浆机之后配置有浆料筛选screen、净化cleaner、浓缩condense和贮存storage设备。101112o22320194-251234568910--111213116171819202123242526279二、APMP制浆工艺流程（一）APMP的产生„1950年代在用盘磨机处理磨石磨木浆渣的基础上发展了RMP。„CMP是在RMP的基础上发展起来的。它是在木片进行磨浆之前，先用化学药液（Na2SO3或Na2SO3＋NaOH）进行预处理，而后进行磨浆的制浆方法。„由于CMP浆光学性能比TMP浆差，而TMP浆的柔软性和强度较CMP差，于是将两者结合发明了CTMP，1982年第一家CTMP浆厂在瑞典开始运行，随后该工艺在全世界得以推广。10„为了提高浆的质量，CTMP工艺开发出了“螺旋压榨浸渍器”以改善药液对木片的浸渍，从而提高了纸浆的强度。其工艺中漂白工段的设计较经济的提高了白度，洗涤工段的设计使树脂含量降低。„但对于CTMP来说仍存在较多问题。如能耗高、废液提取较难且废水中有硫使排放废水的负荷增加。此外，CTMP适用的树种也仅限于杨木、云杉等硬木，对于浸渍性能较差的、紧度大的硬木不适用。„1989年美国Sprout－Bauer公司推出了APMP。它是在BCTMP的基础上发展起来的。该工艺是在磨浆之前，用常规的碱性过氧化氢溶液浸渍木片，而后用常压磨浆制得漂白浆料。„由于该工艺将制浆和漂白合而为一，可以省去漂白工段，采用常压盘磨代替压力盘磨磨浆，不需要庞大的蒸汽系统，可以节省投资，降低运行费用，磨浆能耗可以降低30％。同时能得到高得率、高白...
