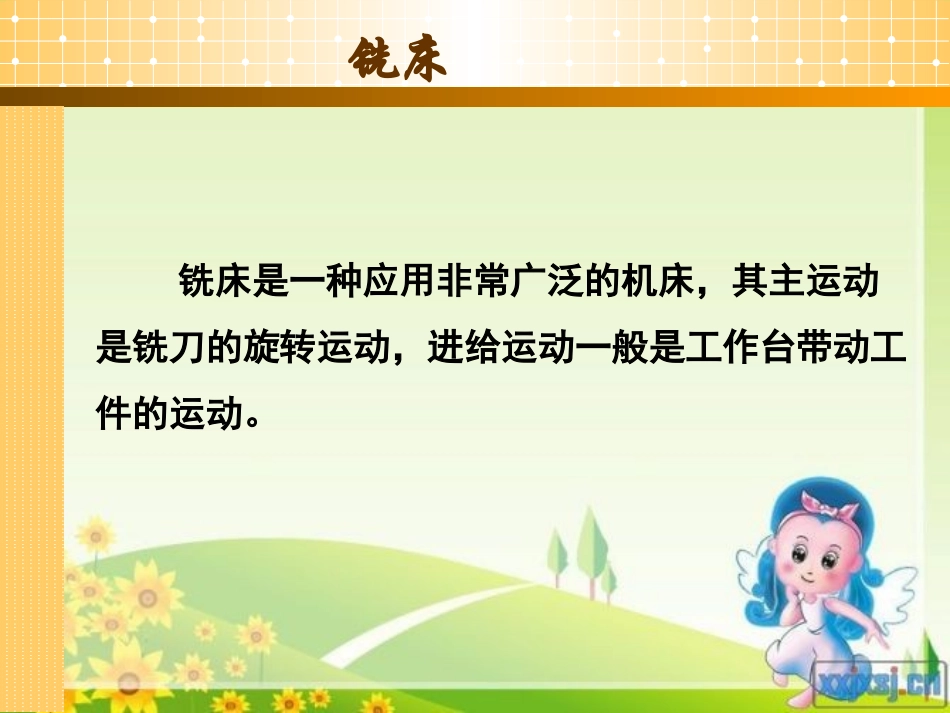

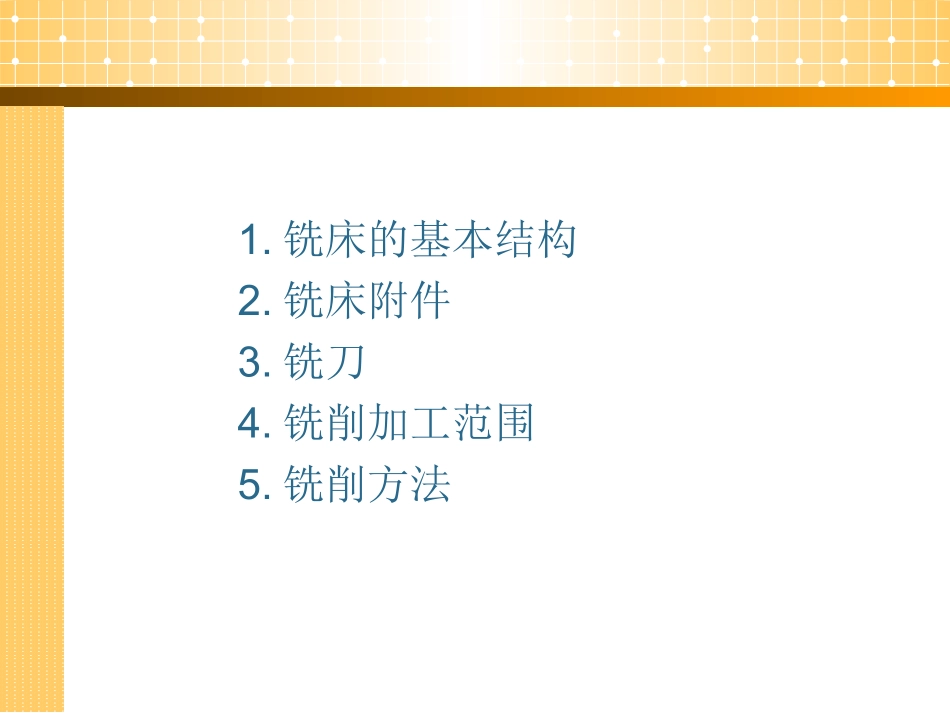

LOGO铣床1.铣床的基本结构2.铣床附件3.铣刀4.铣削加工范围5.铣削方法铣床铣床是一种应用非常广泛的机床，其主运动是铣刀的旋转运动，进给运动一般是工作台带动工件的运动。铣床类型很多，包括卧式铣床、立式铣床、龙门铣床、工具铣床、键槽铣床等。铣床床身主传动电动机主轴变速机构主轴横梁刀杆吊架纵向工作台转台横向工作台升降台1．卧式铣床的主要部件床身是机床的主体，大部分部件都安装在床身上，如主轴、主轴变速机构等装在床身的内部。床身的前壁有燕尾形的垂直导轨，供升降台上下移动用。床身的顶上有燕尾形的水平导轨，供横梁前后移动用。在床身的后面装有主电动机，提高安装在床身内部的变速机构，使主轴旋转。主轴转速的变换是由一个手柄和一个刻度盘来实现，它们均装在床身的左上方。在变速时必须停车。在床身的左下方有电器柜。（1）床身横梁可以借助齿轮、齿条前后移动，调整其伸出长度，并可由两套偏心螺栓来夹紧。在横梁上安装着支架，用来支承刀杆的悬出端，以增强刀杆的刚性。床身主传动电动机主轴变速机构主轴横梁刀杆吊架纵向工作台转台横向工作台升降台（2）横梁1．卧式铣床的主要部件床身主传动电动机主轴变速机构主轴横梁刀杆吊架纵向工作台转台横向工作台升降台（3）升降台横向工作台和升降台的机动操纵是靠装在升降台左侧的手柄来控制，操纵手柄有两个，是联动的。手柄有五个位置：向上、向下、向前、向后及停止。五个位置是互锁的。它是工作台的支座，在升降台上安装着铣床的纵向工作台、横向工作台和转台。进给电动机和进给变速机构是一个独立部件，安装在升降台的左前侧，使升降台、纵向工作台和横向工作台移动。变换进给速度由一个蘑菇形手柄控制，允许在开车的情况下进行变速。升降台可以沿床身的垂直导轨移动。在升降台的下面有一根垂直丝杆，它不仅使升降台升降，并且支撑着升降台。用来安装工件或夹具，并带着工件作纵向进给运动。纵向工作台的上面有三条T形槽，用来安装压板螺栓（T形螺栓）。这三条T形槽中，当中一条精度较高，其余两条精度较低。工作台前侧面有一条小T形槽，用来安装行程挡铁。床身主传动电动机主轴变速机构主轴横梁刀杆吊架纵向工作台转台横向工作台升降台（4）纵向工作台纵向工作台台面的宽度，是标志铣床大小的主要规格。位于纵向工作台的下面，用以带动纵向工作台作前后移动。这样，有了纵向工作台、横向工作台和升降台，便可以使工件在三个互相垂直的坐标方向移动，以满足加工要求。床身主传动电动机主轴变速机构主轴横梁刀杆吊架纵向工作台转台横向工作台升降台（5）横向工作台万能铣床在纵向工作台和横向工作台之间，还有一层转台，其唯一作用是能将纵向工作台在水平面内回转一个正、反不超过45°的角度，以便铣削螺旋槽。有无转台是区分万能卧铣和一般卧铣的唯一标志。用于安装或通过刀杆来安装铣刀，并带动铣刀旋转。主轴是一根空心轴，前端是锥度为724﹕的圆锥孔，用于装铣刀或铣刀杆，并用长螺栓穿过主轴通孔从后面将其紧固。床身主传动电动机主轴变速机构主轴横梁刀杆吊架纵向工作台转台横向工作台升降台（6）主轴整个铣床的基础，承受铣床的全部重量，以及盛放切削液。（7）底座底座床身主轴横梁刀杆吊架纵向工作台转台横向工作台升降台此外，还有：吊架、刀杆底座等附属装置。X6132┳┳┳┳┃┃┃┖工作台宽1/10┃┃┖万能升降台型┃┖卧式（组）┖铣床（类别）工作台的工作面积（宽×长）：320×1250mm工作台的最大行程（手动）：纵向700mm，横向255mm，垂直320mm（机动）：纵向680mm，横向240mm，垂直300mm2．X6132万能卧式升降台铣床（1）铣床型号及规格（右图）（2）主要技术参数床身主轴横梁刀杆吊架纵向工作台转台横向工作台升降台底座工作台的最大回转角度：±45°主轴轴心线到工作台台面的距离：30～350mm主轴转速（18级）：30～1500rpm立式铣床与卧式铣床很多地方相似。不同的是：它床身无顶导轨，也无横梁，而是前上部是一个立铣头，其作用是安装主轴和铣刀。通常立式铣床在床身与立铣头之间还有转盘，可使主轴倾斜成一定角度，铣削斜面。立式铣床可用来镗孔。3．立式升降台铣床主轴工作台转盘铣床附...
