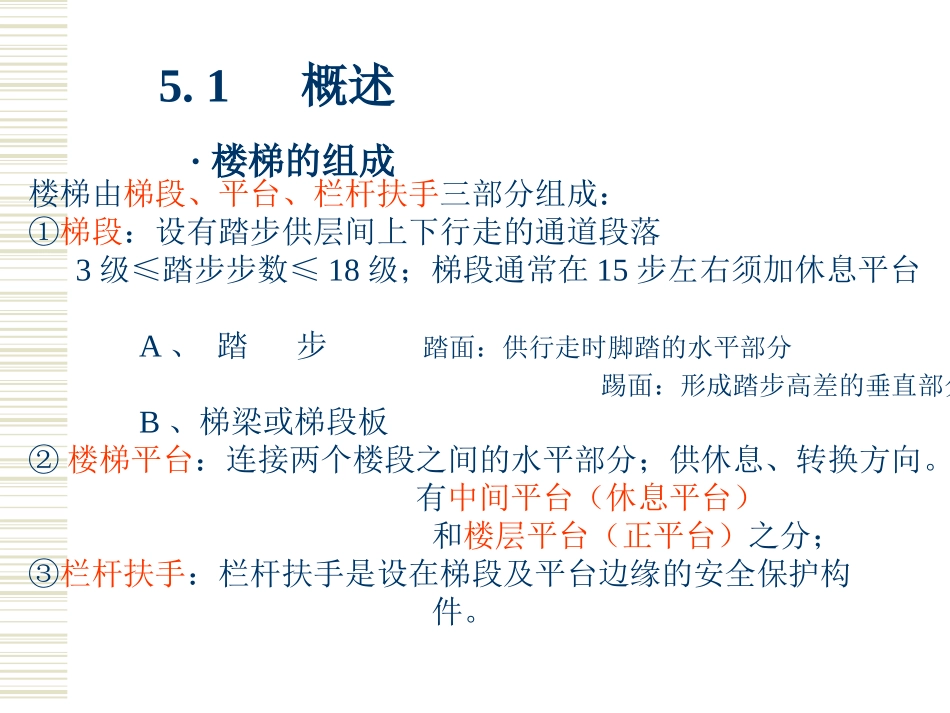

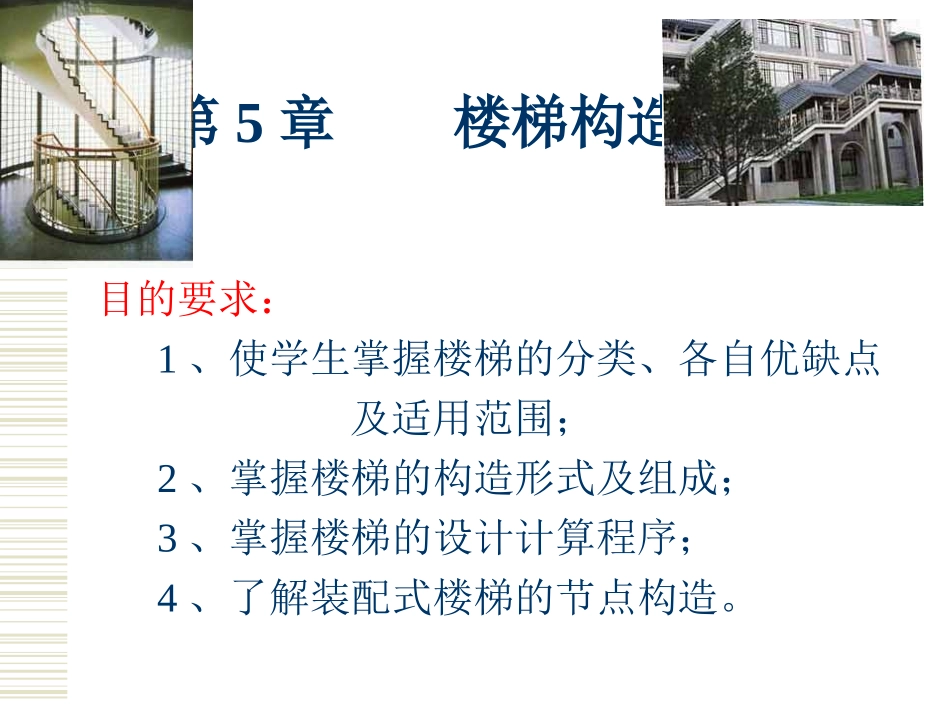

第5章楼梯构造目的要求：1、使学生掌握楼梯的分类、各自优缺点及适用范围；2、掌握楼梯的构造形式及组成；3、掌握楼梯的设计计算程序；4、了解装配式楼梯的节点构造。5.1概述作用：垂直交通设施，供人们上下楼层和紧疏散之用设计要求:(1)竖固耐久，安全、防火；（2）有足够的通行宽度和疏散能力；（3）美观5.1概述·楼梯的组成楼梯由梯段、平台、栏杆扶手三部分组成：①梯段：设有踏步供层间上下行走的通道段落3级≤踏步步数≤18级；梯段通常在15步左右须加休息平台A、踏步踏面：供行走时脚踏的水平部分踢面：形成踏步高差的垂直部分；B、梯梁或梯段板②楼梯平台：连接两个楼段之间的水平部分；供休息、转换方向。有中间平台（休息平台）和楼层平台（正平台）之分；③栏杆扶手：栏杆扶手是设在梯段及平台边缘的安全保护构件。5.1概述·楼梯形式楼梯形式的选择取决于所处位置、楼梯间的平面形状与大小、楼层高低与层数、人流多少与缓急等因素。常用的主要形式：（1）直行单跑楼梯：仅用于层高不大的建筑（2）直行多跑楼梯：用于层高较大的建筑（3）平行双跑楼梯：是最常用的楼梯形式之一（4）平行双分双合楼梯：常用作办公类建筑的主要楼梯（5）折行多跑楼梯:折行双跑楼梯常用于仅上一层楼的影剧院、体育馆等建筑的门厅中；折行三跑楼梯常用于层高较大的公共建筑中（6）剪刀楼梯(交叉楼梯)：两个直行单跑楼梯交叉而成的剪刀楼梯，适合层高小的建筑。两个直行多跑楼梯的适用于层高较大且有人流多向性选择要求的建筑（7）螺旋楼梯（8）弧形楼梯5.1概述·楼梯尺度①踏步尺度楼梯坡度：由踏步高宽比决定，一般20－45度。踏步尺寸：踏步高和踏步宽尺寸踏步尺寸的计算公式：2h+b=600-620mm踏步的数量：N=H/h②梯段尺度宽度：由通行人数的多少和建筑防火要求决定计算依据：每股人流500-600mm两股人流1000-1200mm三股人流1500-1800mm同时，需满足各类建筑设计规范中对梯段宽度的限定。如住宅≥1100mm，公建≥1300mm等。梯段长度：L=b（N/2-1）踏口尺寸：楼梯平面的表示法5.1概述·楼梯尺度③平台宽度平台宽度应不小于梯段的宽度，当平台上设有消防栓时，应扣出它们所占的宽度。中间平台宽度D1≥梯段宽楼层平台宽度D2≥梯段宽④梯井宽度所谓梯井，系指梯段之间形成的空档，以60～200mm为宜。小孩活动的建筑。楼梯井宽度大于0.11ｍ时，必须采取防止儿童攀滑的措施。⑤栏杆扶手尺度栏杆扶手高度一般为900mm左右，供儿童使用的楼梯应在500～600mm高度增设扶手。消防楼梯扶手高度不应小于1100MM。有儿童使用的栏杆净距<=110mm。楼梯水平段栏杆长度大于0.50m时，其扶手高度不应小于1.05m。5.1概述·楼梯尺度⑥楼梯净空高度楼梯净高是指平台下或梯段下通行人时的竖向净空高度，计算时是以踏步的表面到顶棚的净高度来考虑。梯段上净高＞=2200MM；平台梁底面下净高＞=2000MM；当在平行双跑楼梯底层中间平台下需设置通道时，为保证平台下净高满足通行要求，一般净距≥2000mm，可通过以下方式解决：①在底层变作长短跑梯段。起步第一跑设为长跑，以提高中间平台标高。②局部降低底层中间平台下地坪标高，使其低于底层室内地坪标高±0.000，以满足净空高度要求。③综合上两种方式，采取长短跑梯段的同时，降低底层中间平台下地坪标高。④底层用直行单跑或直行双跑楼梯直接从室外上二层。5.1概述楼梯尺寸计算以常用的平行双跑楼梯为例，说明楼梯尺寸的计算方法:①根据层高H和初选步高h定每层步数N，N＝H/ｈ。②根据步数N和初选步宽b决定梯段水平投影长度L，L=（0.5N-1）·b。③确定是否设梯井。供儿童使用的楼梯梯井不应大于120mm，以利安全。④根据楼梯间开间净宽A和梯井宽C确定梯段宽度a，a＝（A－C）/2。⑤根据初选中间平台宽D1（D1≥a）和楼层平台宽D2（D2>a）以及梯段水平投影长度L检验楼梯间进深净长度B，D1＋L＋D2＝B。如不能满足，可对L值进行调整（即调整b值）。中间平台下不需通行时，取等跑。中间平台下需通行时，先取等跑。计算平台下的净高H>=2m，取等跑；若不够，按前面的处理方法调整，通常改作不等跑。踏步常用高度尺寸踏步的高度，成人以150mm左右较适宜，不应高于175mm。踏步的宽度（水...
