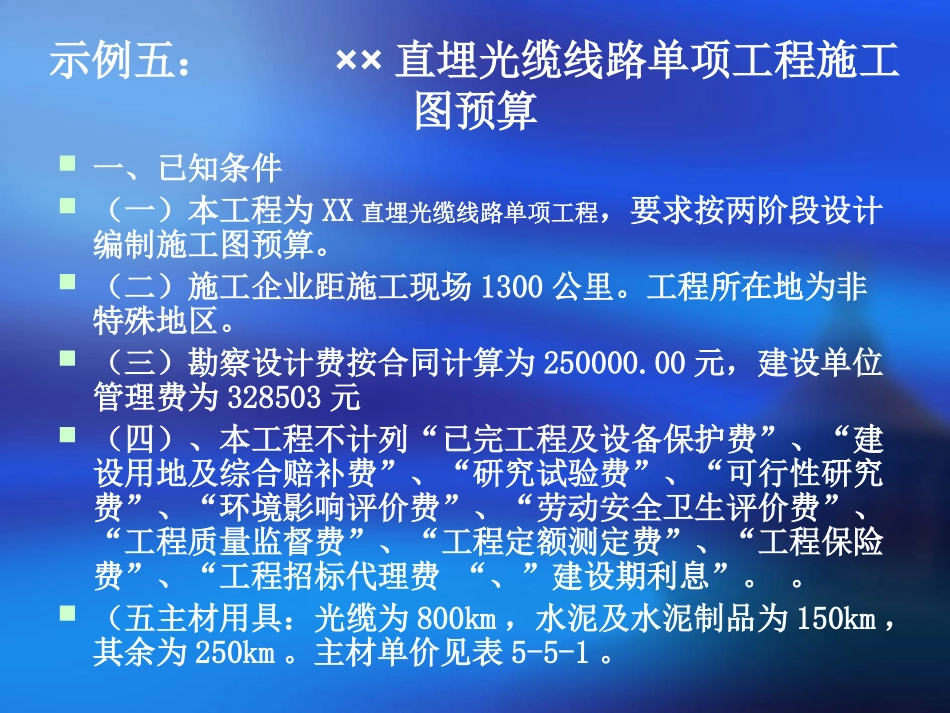

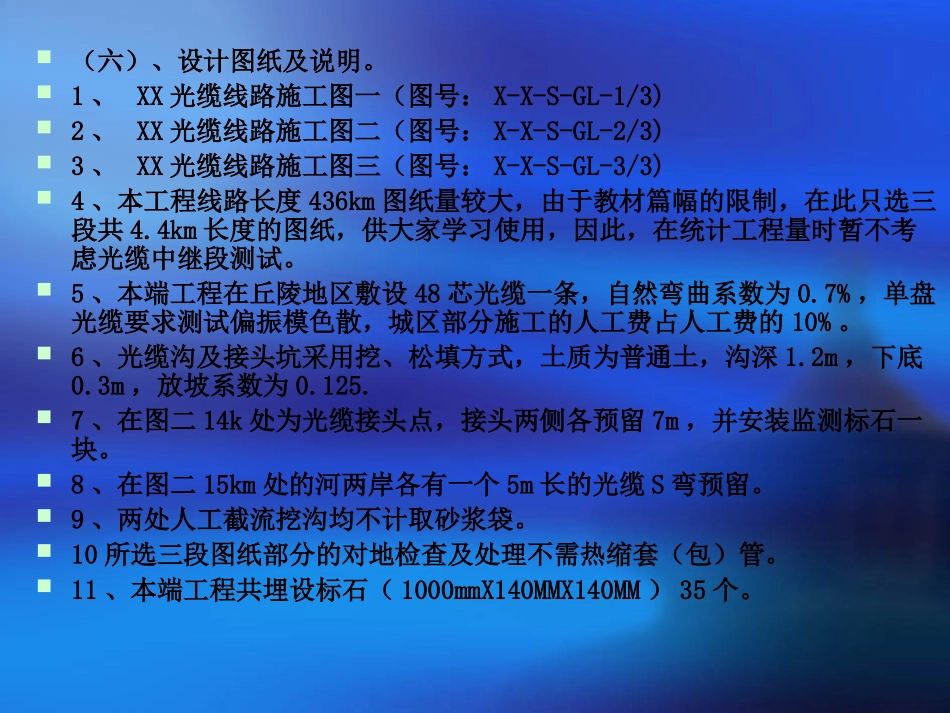

示例五示例五：××直埋光缆线路单项工程施工图预算一、已知条件（一）本工程为XX直埋光缆线路单项工程，要求按两阶段设计编制施工图预算。（二）施工企业距施工现场1300公里。工程所在地为非特殊地区。（三）勘察设计费按合同计算为250000.00元，建设单位管理费为328503元（四）、本工程不计列“已完工程及设备保护费”、“建设用地及综合赔补费”、“研究试验费”、“可行性研究费”、“环境影响评价费”、“劳动安全卫生评价费”、“工程质量监督费”、“工程定额测定费”、“工程保险费”、“工程招标代理费“、”建设期利息”。。（五主材用具：光缆为800km，水泥及水泥制品为150km，其余为250km。主材单价见表5-5-1。（六）、设计图纸及说明。1、XX光缆线路施工图一（图号：X-X-S-GL-1/3)2、XX光缆线路施工图二（图号：X-X-S-GL-2/3)3、XX光缆线路施工图三（图号：X-X-S-GL-3/3)4、本工程线路长度436km图纸量较大，由于教材篇幅的限制，在此只选三段共4.4km长度的图纸，供大家学习使用，因此，在统计工程量时暂不考虑光缆中继段测试。5、本端工程在丘陵地区敷设48芯光缆一条，自然弯曲系数为0.7%，单盘光缆要求测试偏振模色散，城区部分施工的人工费占人工费的10%。6、光缆沟及接头坑采用挖、松填方式，土质为普通土，沟深1.2m，下底0.3m，放坡系数为0.125.7、在图二14k处为光缆接头点，接头两侧各预留7m，并安装监测标石一块。8、在图二15km处的河两岸各有一个5m长的光缆S弯预留。9、两处人工截流挖沟均不计取砂浆袋。10所选三段图纸部分的对地检查及处理不需热缩套（包）管。11、本端工程共埋设标石（1000mmX140MMX140MM）35个。表5-5-1主材单价表序号名称规格程式单位单价（元）1光缆m10.002原木立方米1300.003镀锌对缝钢管φ80m46.004镀锌铁线φ40kg6.005多股铜芯塑料线RVS2X32/0.15m6.006绝缘监测装置套70.007毛石立方米28.68光缆接续器材套300.009碎石5-32MMkg0.0610套管个3.0011宣传警示牌套120.0012油漆kg13.0013中粗砂kg0.0314水泥32.5kg0.4515水泥盖板块12.0016标石个50.617监测标石块60.0018塑料管φ50m8.00三、计算工程量1、光缆施工测量=室外路由长度=(13.8-12.2)+(15.3-13.8)+(21.1-19.8)=1.6+1.5+1.3=4.4㎞=44.000百米2、敷设光缆=【施工丈量长度*（1+k‰）+各种设计预留长度】=4.4*（1+0.7%）+7*2/1000+5*2/1000=4.4308+0.014+0.01=4.455km3、光缆接续=1.000头4、挖松填光缆沟及接头坑长度=图末长度-图始长度-截流长度-过路顶管长度=4.4-30/1000-9/1000=4.361km开挖土方数=长度X梯形面积=4.361X1000X【（0.3+2*1.2*0.125）+0.3】/2X1.2/100（百立方米）=4.361X1000X0.54/100=23.549百立方米（注：教材按4.4km，没有减去截流长度，计算结果为23.76）5、铺水泥盖板=2/1000+20/1000=0.022km6、铺塑料管（ø50-ø100）=（13.13-12.3）X1000+6+100+20+6+20+20=1002.000m7、铺钢管=6+10=16.000m8、石砌坡、坎、堵塞=2.56+33.6+1.89+2.56+2.56+4.2=47.370立方米（教材按33.6+4.2=37.8，遗漏多项，误差太大）9、封石沟=20mX沟宽X封沟层厚度=20X0.6X0.1=1.20立方米（注：厚度按10cm考虑）10、人工截流挖沟（水宽10米以内）=2.000处11、人工截流挖沟（水面增加5米）=（30-10）/5=4.000处12、安装宣传牌=2.000块13、埋设标石=35.000个14、安装监测标石=1.000块15、安装绝缘装置=1.000点16、绝缘检查处理=4.400km表5-5-2工程量汇总表序号项目名称定额编号定额单位工程量1直埋光（电）缆工程施工测量TXL1-001百米44.0002挖、松填光（电）缆沟及接头坑（普通土）TXL2-001百立方米23.5493丘陵、水田、城区敷设埋式光缆（60芯以下）TXL2-025千米条4.4554石砌坡、坎、堵塞TXL2-131立方米47.3705人工截流（水面宽10m以内）TXL2-152处2.0006人工截流（水面每增加5m）TXL2-153处4.0007安装宣传警示牌TXL2-138块2.0008铺水泥盖板TXL2-129km0.0229铺管保护（钢管）TXL2-124m16.00010铺管保护（塑料管）TXL2-125m1002.00011封石沟TXL2-133立方米1.20012光缆接续（48芯以下）TXL5-004头1.00013埋设标石（丘陵、水田、城区）...
