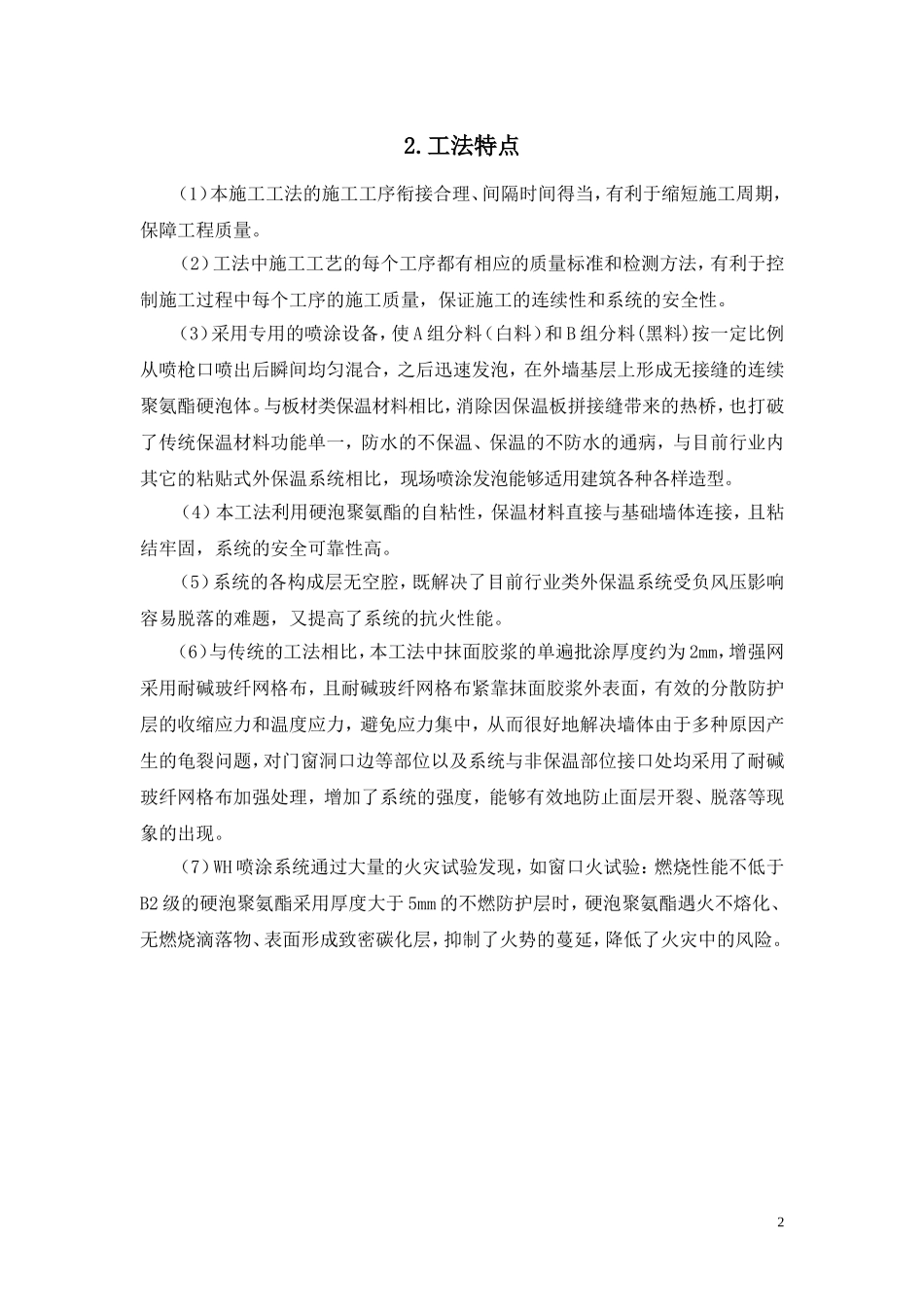

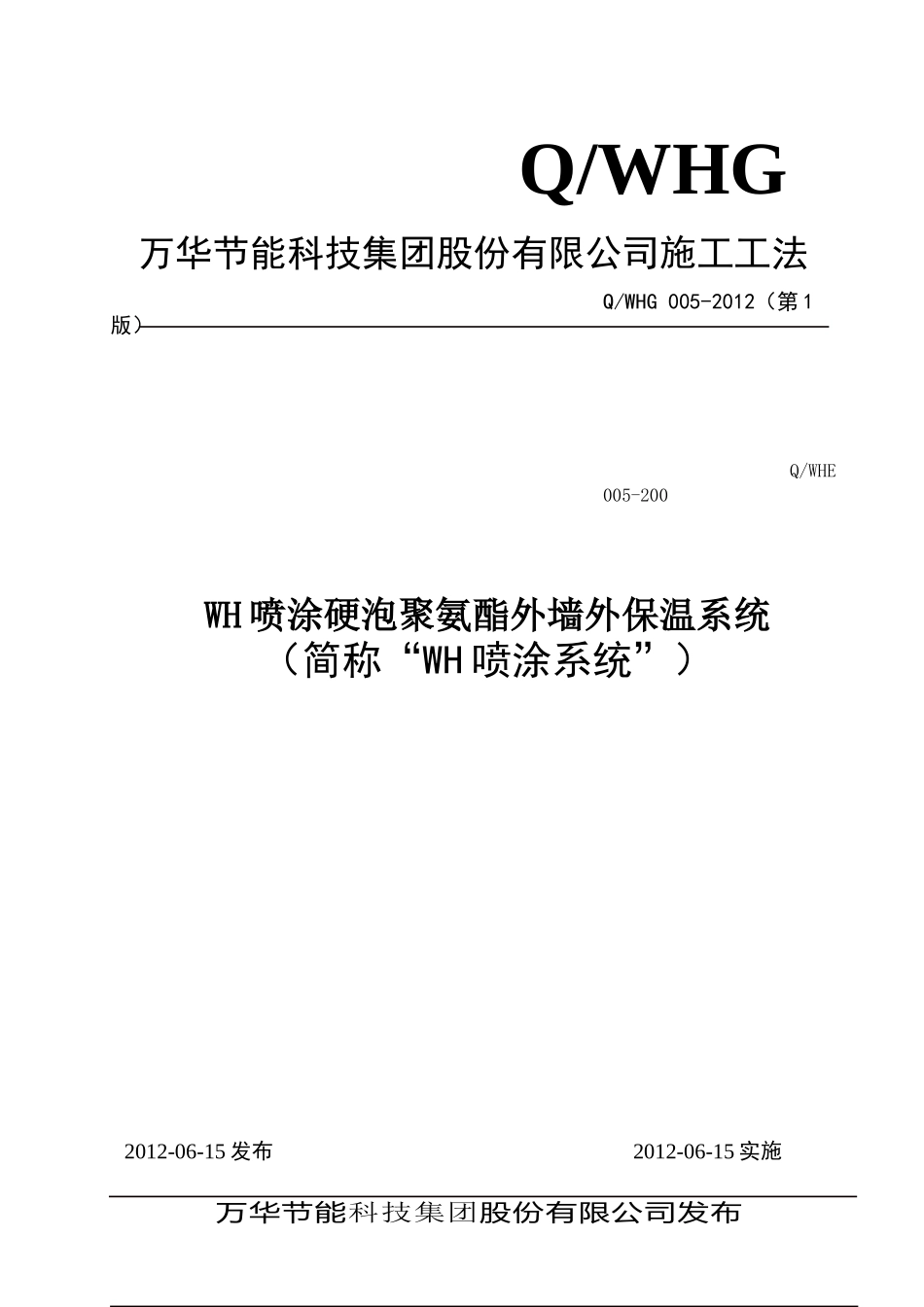

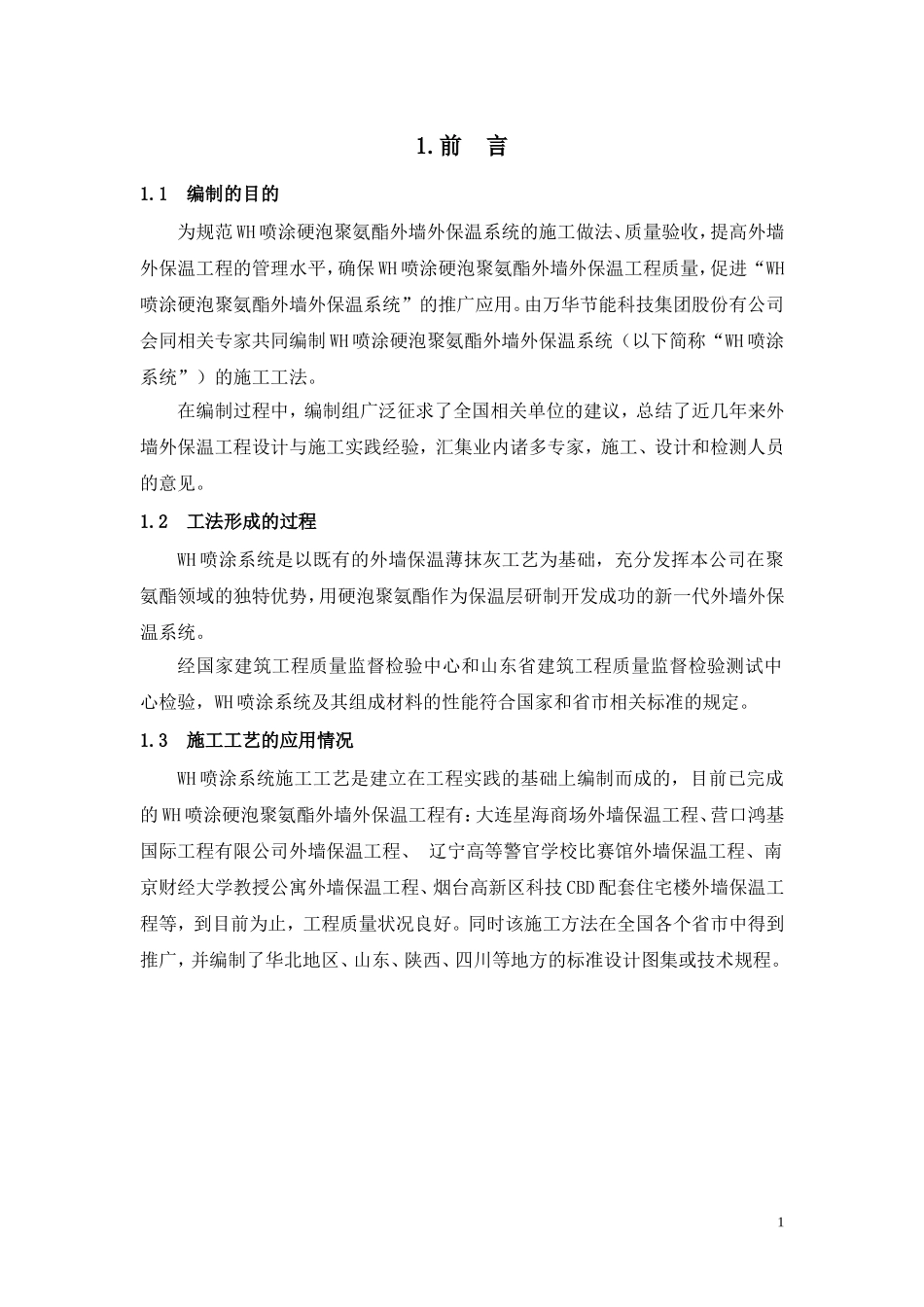

Q/WHG万华节能科技集团股份有限公司施工工法Q/WHG005-2012(第1版)Q/WHE005-200WH喷涂硬泡聚氨酯外墙外保温系统(简称“WH喷涂系统”)2012-06-15发布2012-06-15实施万华节能科技集团股份有限公司发布1.前言1.1编制的目的为规范WH喷涂硬泡聚氨酯外墙外保温系统的施工做法、质量验收,提高外墙外保温工程的管理水平,确保WH喷涂硬泡聚氨酯外墙外保温工程质量,促进“WH喷涂硬泡聚氨酯外墙外保温系统”的推广应用。由万华节能科技集团股份有公司会同相关专家共同编制WH喷涂硬泡聚氨酯外墙外保温系统(以下简称“WH喷涂系统”)的施工工法。在编制过程中,编制组广泛征求了全国相关单位的建议,总结了近几年来外墙外保温工程设计与施工实践经验,汇集业内诸多专家,施工、设计和检测人员的意见。1.2工法形成的过程WH喷涂系统是以既有的外墙保温薄抹灰工艺为基础,充分发挥本公司在聚氨酯领域的独特优势,用硬泡聚氨酯作为保温层研制开发成功的新一代外墙外保温系统。经国家建筑工程质量监督检验中心和山东省建筑工程质量监督检验测试中心检验,WH喷涂系统及其组成材料的性能符合国家和省市相关标准的规定。1.3施工工艺的应用情况WH喷涂系统施工工艺是建立在工程实践的基础上编制而成的,目前已完成的WH喷涂硬泡聚氨酯外墙外保温工程有:大连星海商场外墙保温工程、营口鸿基国际工程有限公司外墙保温工程、辽宁高等警官学校比赛馆外墙保温工程、南京财经大学教授公寓外墙保温工程、烟台高新区科技CBD配套住宅楼外墙保温工程等,到目前为止,工程质量状况良好。同时该施工方法在全国各个省市中得到推广,并编制了华北地区、山东、陕西、四川等地方的标准设计图集或技术规程。12.工法特点(1)本施工工法的施工工序衔接合理、间隔时间得当,有利于缩短施工周期,保障工程质量。(2)工法中施工工艺的每个工序都有相应的质量标准和检测方法,有利于控制施工过程中每个工序的施工质量,保证施工的连续性和系统的安全性。(3)采用专用的喷涂设备,使A组分料(白料)和B组分料(黑料)按一定比例从喷枪口喷出后瞬间均匀混合,之后迅速发泡,在外墙基层上形成无接缝的连续聚氨酯硬泡体。与板材类保温材料相比,消除因保温板拼接缝带来的热桥,也打破了传统保温材料功能单一,防水的不保温、保温的不防水的通病,与目前行业内其它的粘贴式外保温系统相比,现场喷涂发泡能够适用建筑各种各样造型。(4)本工法利用硬泡聚氨酯的自粘性,保温材料直接与基础墙体连接,且粘结牢固,系统的安全可靠性高。(5)系统的各构成层无空腔,既解决了目前行业类外保温系统受负风压影响容易脱落的难题,又提高了系统的抗火性能。(6)与传统的工法相比,本工法中抹面胶浆的单遍批涂厚度约为2mm,增强网采用耐碱玻纤网格布,且耐碱玻纤网格布紧靠抹面胶浆外表面,有效的分散防护层的收缩应力和温度应力,避免应力集中,从而很好地解决墙体由于多种原因产生的龟裂问题,对门窗洞口边等部位以及系统与非保温部位接口处均采用了耐碱玻纤网格布加强处理,增加了系统的强度,能够有效地防止面层开裂、脱落等现象的出现。(7)WH喷涂系统通过大量的火灾试验发现,如窗口火试验:燃烧性能不低于B2级的硬泡聚氨酯采用厚度大于5mm的不燃防护层时,硬泡聚氨酯遇火不熔化、无燃烧滴落物、表面形成致密碳化层,抑制了火势的蔓延,降低了火灾中的风险。23.适用范围3.1适用地区本工法适用于不同气候地区(特别是寒冷和严寒地区)新建、改建、扩建民用建筑的现场喷涂硬泡聚氨酯外保温工程的深化设计、施工和质量验收,既有建筑节能改造可参照执行。3.2适用高度居住建筑宜控制在100m以内;公共建筑宜控制在50m以内;当WH喷涂系统的应用高度超过以上高度时,应进行具体的技术论证。3.3适用墙体本外墙保温做法适用于钢筋混凝土、非粘土烧结空心砖、蒸压粉煤灰砖、多孔砖、实心粘土砖(仅适用于既有建筑的改造)、加气混凝土砌块等多种墙体。4.工艺原理4.1工法应用的基本原理WH喷涂系统是以硬泡聚氨酯为保温材料,通过专用喷涂设备在外墙基层上连续多遍喷涂发泡聚氨酯后,形成无接缝的硬质泡沫体,再采用轻质找平砂浆(聚苯颗粒或膨...
