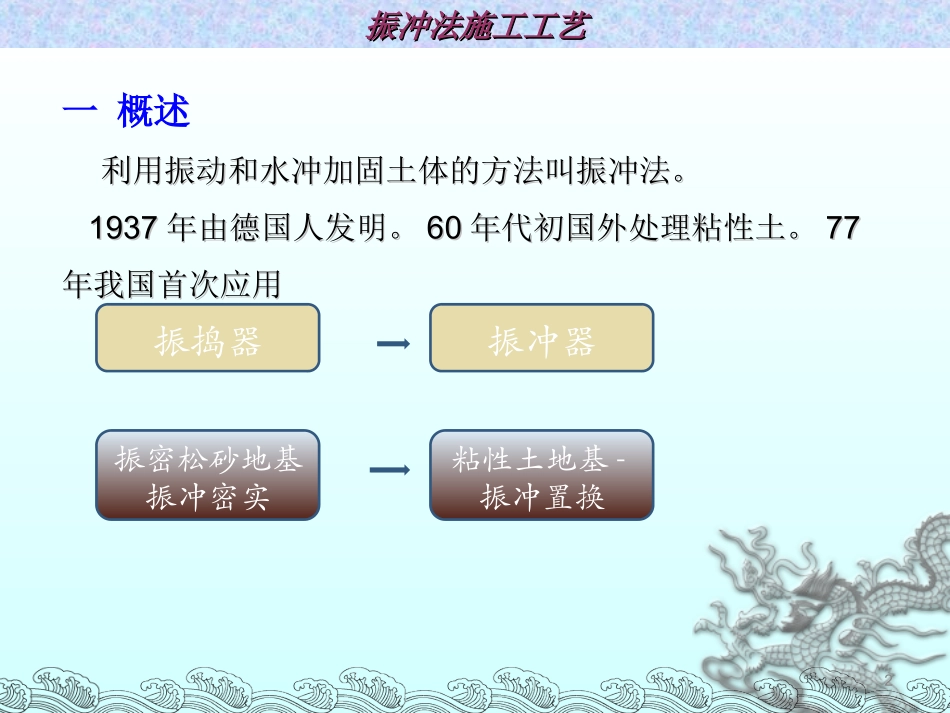

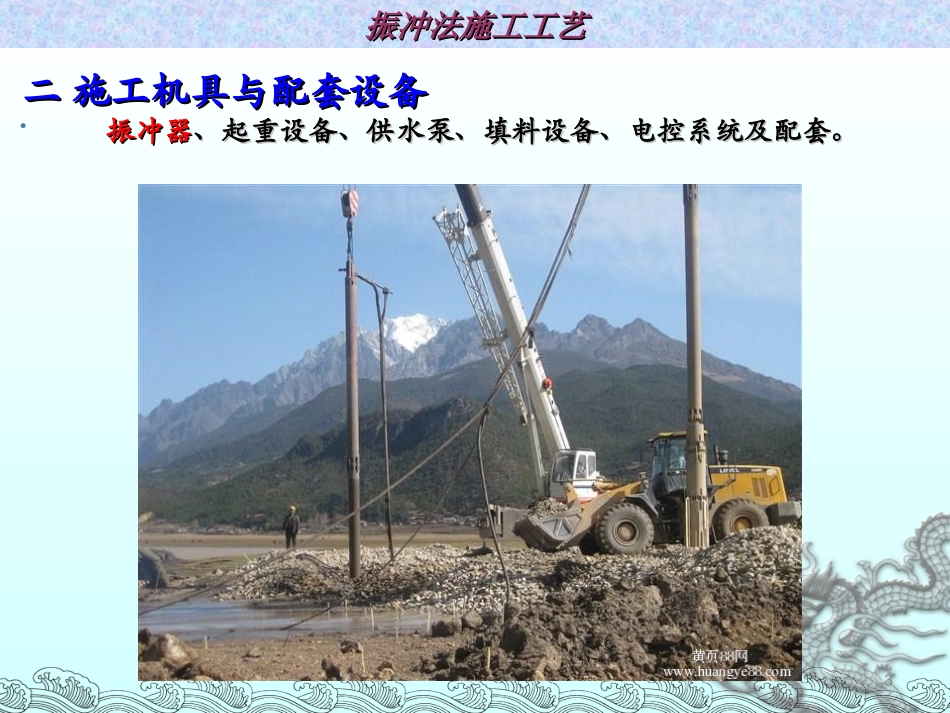

施工工艺施工工艺胡德新振冲碎石桩与振冲碎石桩与CFGCFG桩桩1北京东方新星石化工程股份公司北京东方新星石化工程股份公司振冲法施工工艺振冲法施工工艺一概述利用振动和水冲加固土体的方法叫振冲法。利用振动和水冲加固土体的方法叫振冲法。19371937年由德国人发明。年由德国人发明。6060年代初国外处理粘性土。年代初国外处理粘性土。7777年我国首次应用年我国首次应用振捣器振冲器振密松砂地基振冲密实粘性土地基-振冲置换2振冲法施工工艺振冲法施工工艺二施工机具与配套设备二施工机具与配套设备振冲器振冲器、起重设备、供水泵、填料设备、电控系统及配套。、起重设备、供水泵、填料设备、电控系统及配套。3振冲法施工工艺振冲法施工工艺11、振冲器、振冲器由电动机、振动器、通水管、减震器及导管组成。由电动机、振动器、通水管、减震器及导管组成。其工作原理其工作原理--电动机旋转一组偏心块产生一定频率和振幅的水平向振动电动机旋转一组偏心块产生一定频率和振幅的水平向振动力，压力水通过空心轴从其下端的喷水管喷出力，压力水通过空心轴从其下端的喷水管喷出。。4振冲法施工工艺振冲法施工工艺22、振冲器技术参数、振冲器技术参数空载电流空载电流50-100A50-100A。。一次性使用寿命一次性使用寿命2000-80002000-8000延米。延米。国内外设备对比：液压、深度5振冲法施工工艺振冲法施工工艺三施工工序三施工工序间断填料法间断填料法粘性土地基，冲孔后孔径小。效率较低连续填料法连续填料法适合机械化作业，效率高，要严格控制上提速度不加填料法不加填料法实质是振冲加密-特别适合人工堆填或吹填的中砂以上场地。比夯实、碾压效果好、效率高6振冲桩（置换）法振冲桩（置换）法振冲密实法振冲密实法振冲法施工工艺振冲法施工工艺三施工工艺三施工工艺多点共振比单点振效果好多点共振比单点振效果好（规范中未提）粉砂注意7振冲法施工工艺振冲法施工工艺三施工工艺三施工工艺振冲置换8地基不排水强度15kpa）振冲法施工工艺振冲法施工工艺三施工工艺三施工工艺由于土层软硬，状体直径不匀，似糖葫由于土层软硬，状体直径不匀，似糖葫芦状，利于调节地基的不均匀性芦状，利于调节地基的不均匀性9振冲法施工工艺振冲法施工工艺四施工操作步骤及其注意事项四施工操作步骤及其注意事项11、定位、定位水压水压400-600400-600（（0.2-0.8mpa规范））kPakPa；水量；水量200-400L/min200-400L/min22、成孔、成孔下沉速率：下沉速率：1-2m/min1-2m/min；保持垂直，监测电流（；保持垂直，监测电流（了解地层情况了解地层情况）并调整）并调整下沉速率。下沉速率。33、造孔深度与留振时间、造孔深度与留振时间振冲密实：孔底留振振冲密实：孔底留振30s30s，降低水压与水量。连续填料法，振冲，降低水压与水量。连续填料法，振冲器留在孔底以上器留在孔底以上30-50cm30-50cm。。若中部遇硬夹层（孔径偏小、卡料），应适当通孔若中部遇硬夹层（孔径偏小、卡料），应适当通孔--每深入每深入11米，米，停留停留5-10s5-10s到底后往返到底后往返1-21-2次扩孔。次扩孔。10振冲法施工工艺振冲法施工工艺四施工操作步骤及其注意事项四施工操作步骤及其注意事项44、清孔、清孔当返水中含泥量较高，需提升下沉振冲器，借助循环水使孔内泥浆当返水中含泥量较高，需提升下沉振冲器，借助循环水使孔内泥浆变稀，清除孔内泥土，保证填料畅通及其渗透性。变稀，清除孔内泥土，保证填料畅通及其渗透性。55、填料、填料连续填料：设计加固深度以上连续填料：设计加固深度以上30-50cm30-50cm处连续填料；填料段长度处连续填料；填料段长度0.8-1.00.8-1.0米米间断填料：每次间断填料：每次0.15-0.50.15-0.5方石料，下振冲器振捣一次。方石料，下振冲器振捣一次。石料通过振冲器水平振动挤入孔壁内桩径不断扩大，其约束力不断石料通过振冲器水平振动挤入孔壁内桩径不断扩大，其约束力不断增强，与振动力平衡后桩径不在扩大，电流会迅速增高增强，与振动力平衡后桩径不在扩大，电流会迅速增高——密实电流密实电流。。66、单桩制桩结束、单桩制桩结束设计标高以上设计标高以上0.5-1.00.5-1.0米时，...
