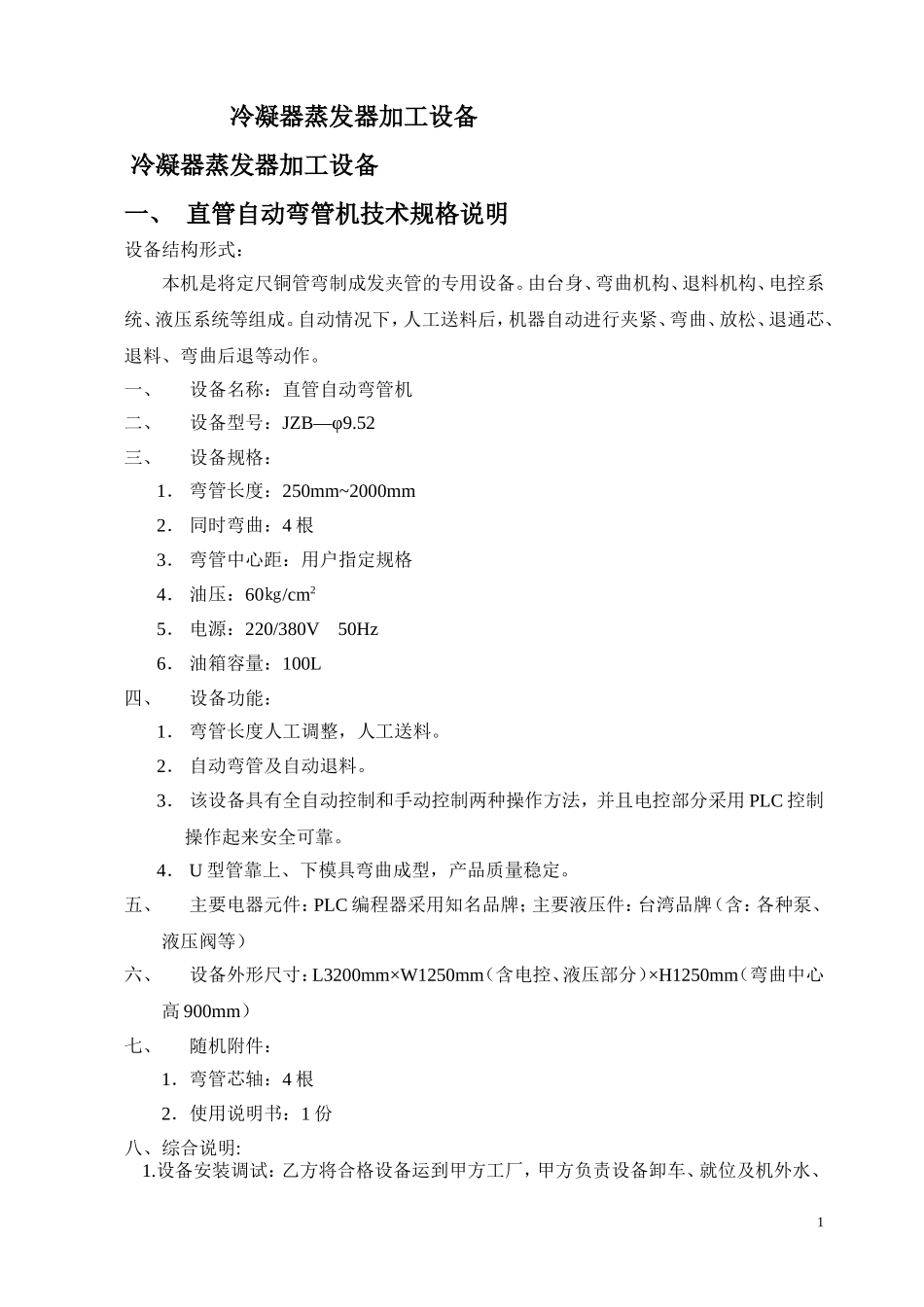

1冷凝器蒸发器加工设备冷凝器蒸发器加工设备一、直管自动弯管机技术规格说明设备结构形式：本机是将定尺铜管弯制成发夹管的专用设备。由台身、弯曲机构、退料机构、电控系统、液压系统等组成。自动情况下，人工送料后，机器自动进行夹紧、弯曲、放松、退通芯、退料、弯曲后退等动作。一、设备名称：直管自动弯管机二、设备型号：JZB—φ9.52三、设备规格：1．弯管长度：250mm~2000mm2．同时弯曲：4根3．弯管中心距：用户指定规格4．油压：60㎏/cm25．电源：220/380V50Hz6．油箱容量：100L四、设备功能：1．弯管长度人工调整，人工送料。2．自动弯管及自动退料。3．该设备具有全自动控制和手动控制两种操作方法，并且电控部分采用PLC控制操作起来安全可靠。4．U型管靠上、下模具弯曲成型，产品质量稳定。五、主要电器元件：PLC编程器采用知名品牌；主要液压件：台湾品牌（含：各种泵、液压阀等）六、设备外形尺寸：L3200mm×W1250mm（含电控、液压部分）×H1250mm（弯曲中心高900mm）七、随机附件：1．弯管芯轴：4根2．使用说明书：1份八、综合说明:1.设备安装调试：乙方将合格设备运到甲方工厂，甲方负责设备卸车、就位及机外水、2电、气管路安装，乙方负责调试，对甲方操作工、维修工进行设备工作原理、日常操作和常见故障维修、安全注意事项、日常保养等方面知识的培训。2.保修期：设备交付甲方工厂后壹年内免费维修(保修期间由于设计制作上的原因引起的故障、修理及更换部分免费提供及维修。但是，即使在保证期间内，由于使用厂家操作失误或进行本机规格以外加工运转所发生的故障，不在乙方保修对象范围之内)。当保修期结束后，乙方对产品进行有偿终身维修。34冷凝器蒸发器加工设备二、铜管校直切断机规格说明一、设备名称：铜管全自动校直切断机二、型号：JXQ-9.52三、工作性能：本设备的下列配置，可有效地完成对φ9.52铜盘管的校直与切断工作。四、基本参数：1.铜管规格:φ9.52×2根（铜管状态：TP2M）2.切断长度:MIN300mmMAX4000mm（不限）3.切断方式:割刀无屑切割式4.送料方式:油缸自动送料5.置料架:两盘料料架（被动放料，气缸刹车）6.集料架:斜度自动落料（2M）7.工作效率:5～6/次/分钟(按1000mm/次计)8.工作精度：<±1mm/m五、设备结构：设备结构形式：由盘管上料，采用油缸带动夹模夹紧送料，交于两个平面校直整圆系统，刀片切割铜管，通过PLC控制能自动完成铜管校直→送入→夹紧→切割→拉断→松开→卸料等切割铜管所必须的全过程，并可实现工作量计数。1.盘管料架：盘管上料后，夹紧料盘，配制动气缸。送料时气缸松开，料盘可自由转动送料结束，气缸制动，防止因盘料惯性而弄乱铜管。2.校直装置：校直轮、整圆轮布置在垂直、水平两个方向上，以两个平面对铜管进行整圆与校直，每根铜管有两组整圆轮，2组校直轮通过偏心轴对它进行校直，以保证铜管的直线度。3.铜管切割装置：采用割刀切割铜管，铜管的切割缩口小，无毛刺。4.长度调整形式：人工标尺定位开关形式。56冷凝器蒸发器加工设备三、手提式胀管机技术规格说明1．设备名称手动胀管机2．型号BSZ--4500H3．工作方式悬挂式夹模连接3．1胀管方式齿轮推进式4．使用范围4．1材料铜管（软态管）4．2规格用户指定5．工作尺寸5．1胀管有效长度4000mm6．设备规格6．1最大扩管根数2根6．2扩管方式1次扩管7．设备构造：基准规(EL设定)手动操作调整8．标准附属品8．1钨钢胀头10件8．2胀管条4件9．油压驱动装置9．1常用压力70kgf/cm29．2电机容量2.2kwX4P9．3油箱容量80L9．4油号R46或R3210．安全回路非常停止按钮开关11．外形尺寸L550mmxW200mmxH300mm（主机部分）12．电源交流220/380V±10%,50Hz7
