第三章 杆塔基础施工7~11VIP免费

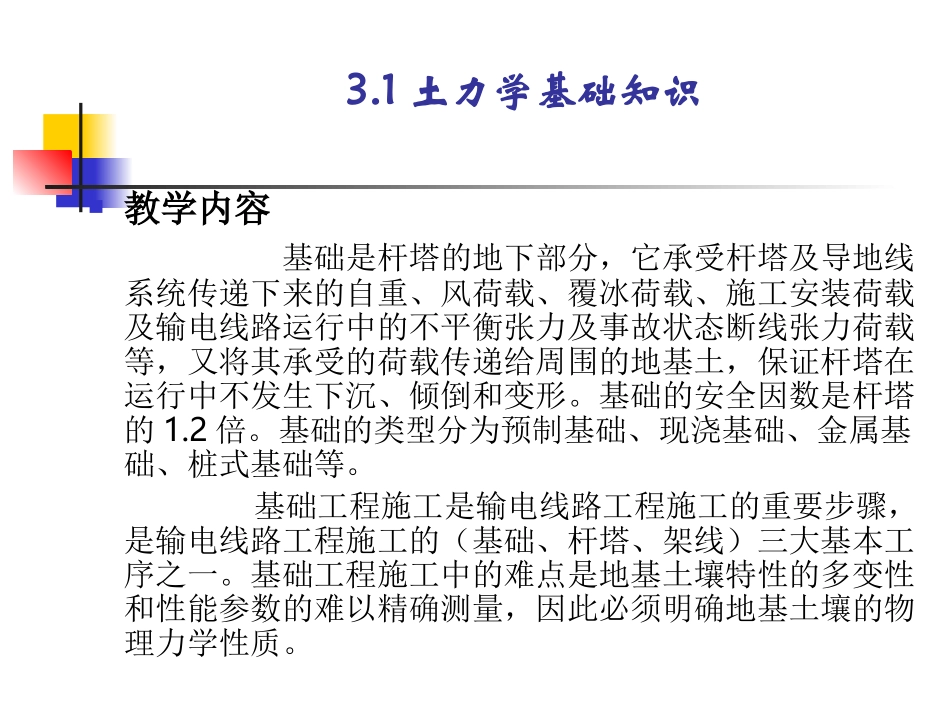

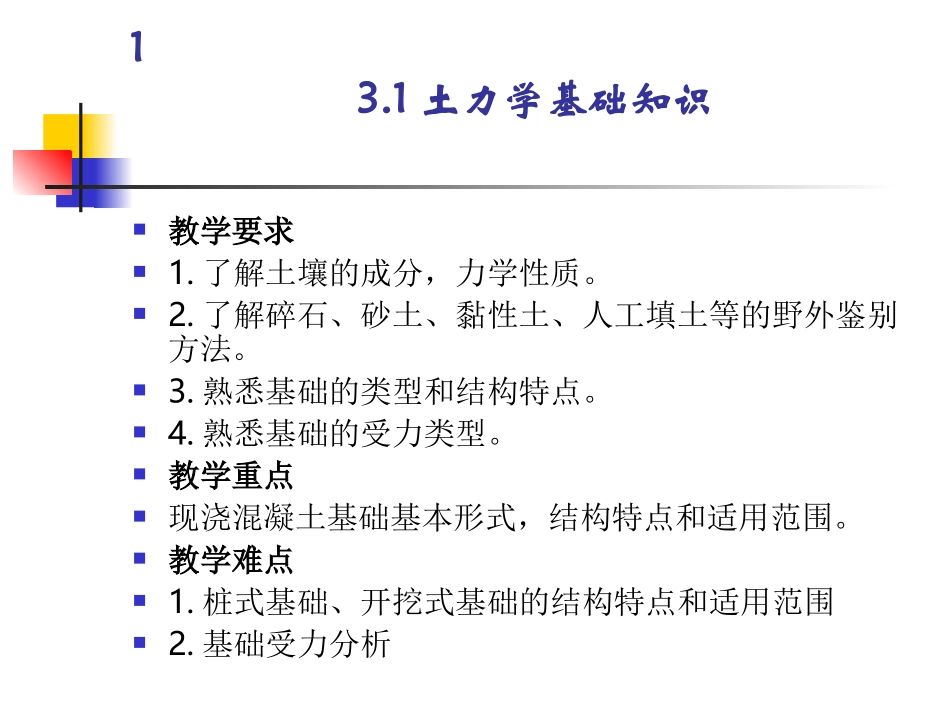

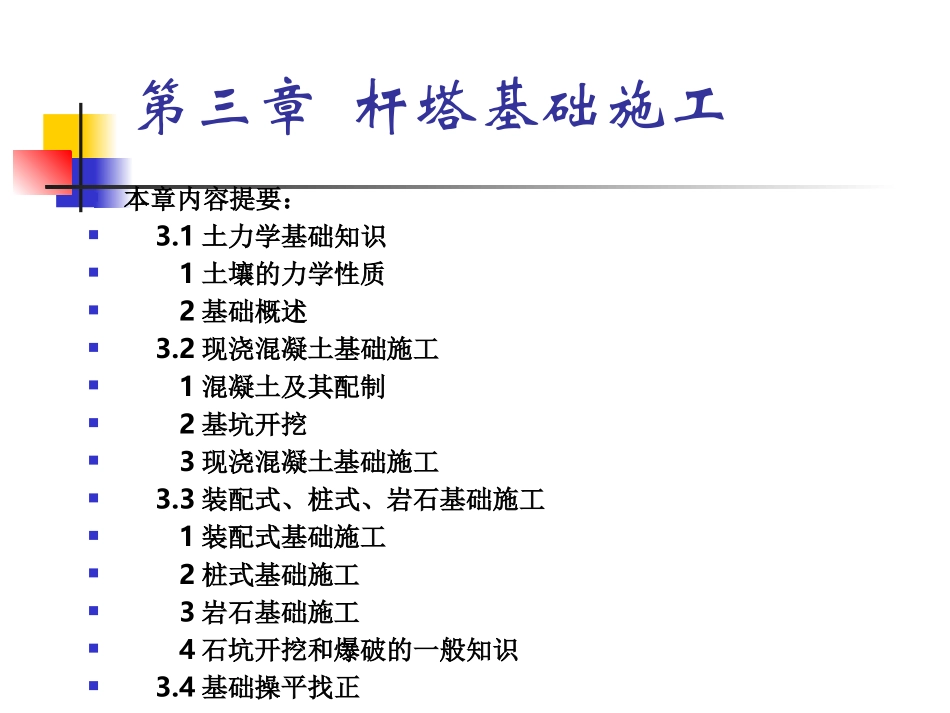

第三章杆塔基础施工本章内容提要：3.1土力学基础知识1土壤的力学性质2基础概述3.2现浇混凝土基础施工1混凝土及其配制2基坑开挖3现浇混凝土基础施工3.3装配式、桩式、岩石基础施工1装配式基础施工2桩式基础施工3岩石基础施工4石坑开挖和爆破的一般知识3.4基础操平找正13.1土力学基础知识教学要求1.了解土壤的成分，力学性质。2.了解碎石、砂土、黏性土、人工填土等的野外鉴别方法。3.熟悉基础的类型和结构特点。4.熟悉基础的受力类型。教学重点现浇混凝土基础基本形式，结构特点和适用范围。教学难点1.桩式基础、开挖式基础的结构特点和适用范围2.基础受力分析3.1土力学基础知识教学内容基础是杆塔的地下部分，它承受杆塔及导地线系统传递下来的自重、风荷载、覆冰荷载、施工安装荷载及输电线路运行中的不平衡张力及事故状态断线张力荷载等，又将其承受的荷载传递给周围的地基土，保证杆塔在运行中不发生下沉、倾倒和变形。基础的安全因数是杆塔的1.2倍。基础的类型分为预制基础、现浇基础、金属基础、桩式基础等。基础工程施工是输电线路工程施工的重要步骤，是输电线路工程施工的（基础、杆塔、架线）三大基本工序之一。基础工程施工中的难点是地基土壤特性的多变性和性能参数的难以精确测量，因此必须明确地基土壤的物理力学性质。3.1土力学基础知识一、土壤的力学性质地基土通常被分为土和岩石两类。1.土壤土壤是岩石风化作用的产物，包括风化后崩解、破碎的松散物质在各种自然力（重力、水流搬运、冰川作用、生物活动）的作用下在低洼地区或海底沉积而形成的沉积土及未经成岩作用的松散物质（残积土）。土壤是一种松散物质，松散物质中主要是含有多种矿物成分的土颗粒，颗粒之间是空隙，空隙中有液体和气体（三相）。土颗粒、水、空气三种基本物质，构成土壤的三要素。土壤的物理力学性质通常用比重、含水量、容重、孔隙率、饱和度等来量化。3.1土力学基础知识2.土壤的工程性质（物理力学性质）土壤大致分成黏性土、砂石类土和岩石三大类。黏性土可分为黏土、亚黏土、亚砂土三种。砂石类土可分为砂土和碎石。砂土又可分为砾砂、粗砂、中砂、细砂、粉砂。碎石又分为大块碎石、卵石及砾石。岩石类有泥灰岩、页岩和花岗岩。碎石、砂土和黏性土等各类的物理特性可查阅相关资料。表3-13.1土力学基础知识3.碎石、砂土、黏性土、人工填土等的野外鉴别方法⑴碎石的鉴别碎石土指粒径大于2㎜的颗粒超过总质量的50%的土。碎石的野外鉴别方法如下：1)碎石土根据粒组含量及颗粒形状，分为：漂石、块石、卵石、碎石、圆砾和角砾。其密实程度可据其可挖性、可钻性等野外鉴别方法确定，分为密实、中密、稍密和松散四种(平均粒径大于50mm，或最大粒径超过100mm)。3.1土力学基础知识2)碎石土的粒径越大，含量越多，承载力越高，骨架颗粒呈圆形充填砂土者比棱角形充填粘土者承载力高。3)碎石土没有黏性和塑性，强度高、压缩性低、透水性好，可作为良好的天然地基。⑵人工填土的鉴别由人类活动堆填形成的各类土称为人工填土。按组成和成因可以分为：素填土、杂填土和冲填土。3.1土力学基础知识1)素填土：由碎石、砂土、粉土、黏性土等组成的填土，称为素填土。这种人工填土不含杂物，经分层压实者统称为压实填土，可以作为天然地基，但应注意填土年限、密度、均匀性等，以防沉降过大。2)杂填土含有建筑垃圾、工业废料、生活垃圾等杂物的填土，称为杂填土。其成份复杂，性质不均匀。对以生活垃圾和腐蚀性工业废料为主的杂填土，不宜作为建筑物地基。对以建筑垃圾和工业废料为主要成份的杂填土，经慎重处理后可以作为一般建筑的地基。建筑垃圾回填的土经处理，工程性质较好，承载力可达400-500kPa，但生活垃圾则不行。3.1土力学基础知识3)冲填土由水力冲填泥砂，形成的沉积土称为冲填土。冲填土含水量较高，强度低，压缩性高，工程性质较差，不宜作为建筑物天然地基。但对冲填时间长，排水固结较好的冲填土，也可作为一般建筑物的天然地基。⑶砂土、黏性土的鉴别方法砂土、粘性土可按表3-2来鉴别。3.1土力学基...
