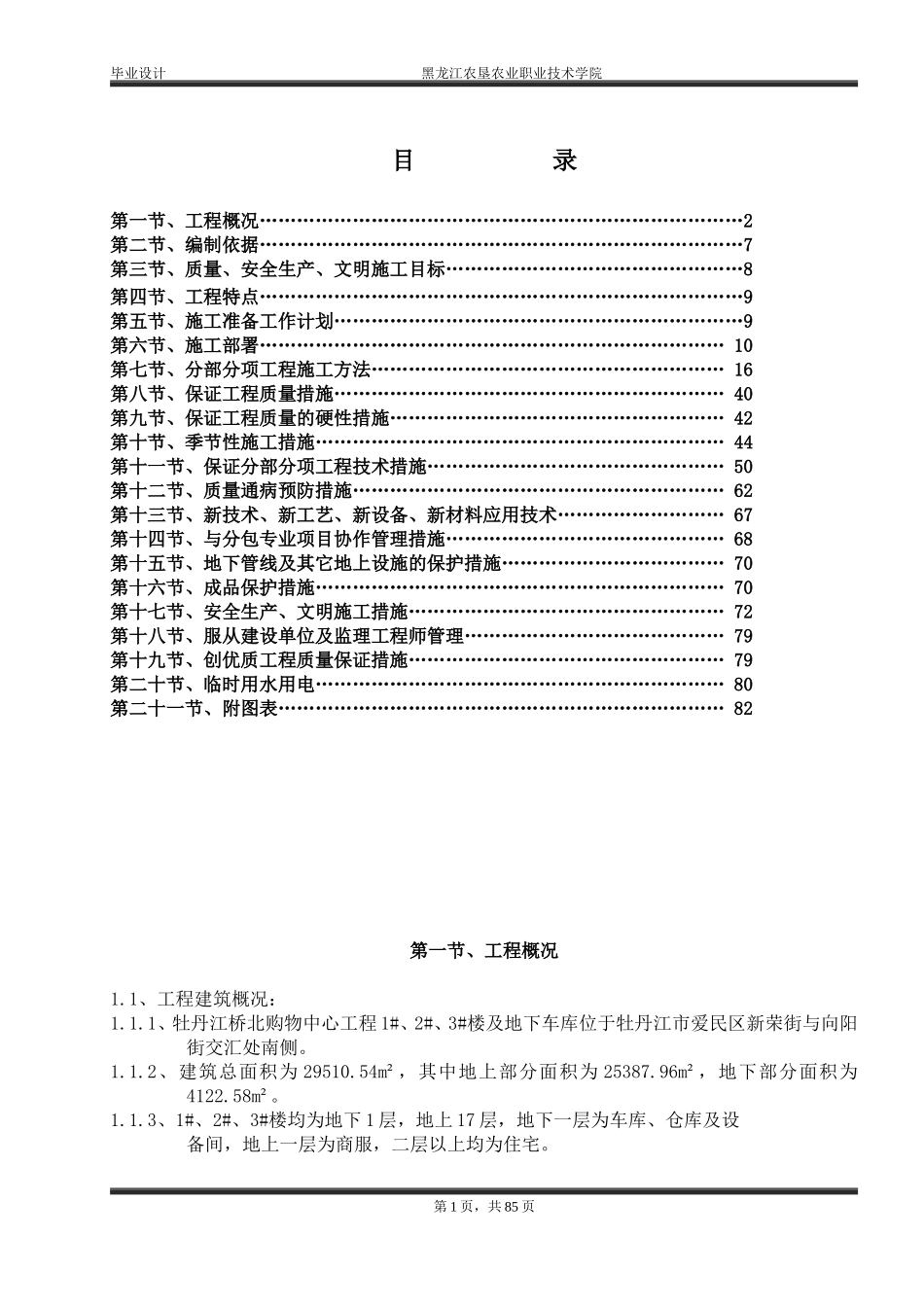

毕业设计黑龙江农垦农业职业技术学院目录第一节、工程概况……………………………………………………………………2第二节、编制依据……………………………………………………………………7第三节、质量、安全生产、文明施工目标…………………………………………8第四节、工程特点……………………………………………………………………9第五节、施工准备工作计划…………………………………………………………9第六节、施工部署…………………………………………………………………10第七节、分部分项工程施工方法…………………………………………………16第八节、保证工程质量措施………………………………………………………40第九节、保证工程质量的硬性措施………………………………………………42第十节、季节性施工措施…………………………………………………………44第十一节、保证分部分项工程技术措施…………………………………………50第十二节、质量通病预防措施……………………………………………………62第十三节、新技术、新工艺、新设备、新材料应用技术………………………67第十四节、与分包专业项目协作管理措施………………………………………68第十五节、地下管线及其它地上设施的保护措施………………………………70第十六节、成品保护措施…………………………………………………………70第十七节、安全生产、文明施工措施……………………………………………72第十八节、服从建设单位及监理工程师管理……………………………………79第十九节、创优质工程质量保证措施……………………………………………79第二十节、临时用水用电…………………………………………………………80第二十一节、附图表………………………………………………………………82第一节、工程概况1.1、工程建筑概况：1.1.1、牡丹江桥北购物中心工程1#、2#、3#楼及地下车库位于牡丹江市爱民区新荣街与向阳街交汇处南侧。1.1.2、建筑总面积为29510.54m²，其中地上部分面积为25387.96m²，地下部分面积为4122.58m²。1.1.3、1#、2#、3#楼均为地下1层，地上17层，地下一层为车库、仓库及设备间，地上一层为商服，二层以上均为住宅。第1页，共85页毕业设计黑龙江农垦农业职业技术学院1.1.4、1#、2#、3#楼一层门市由裙房相连成一体，在二层分出1#、2#、3#三个点式高层住宅楼。一层裙房层高为6.0m，2～17层层高均为2.9m。1.1.5、±0.000标高相当于绝对高程为241.20m，地下车库顶标高-0.60m，室内外高差为0.16～0.30m。1.1.6、设计使用年限为50年，抗震设计烈度为6度，地下室防水等级为二级，防水混凝土设计抗渗等级为S6，建筑结构安全等级为二级。1.1.7、防火设计建筑分类为二类高层，耐火等级除地下耐火等级为一级外其余部分耐火等级均为二级。1.2、工程结构概况：1.2.1、结构形式：短肢剪力墙结构、粉煤灰混凝土砌块填充墙，内墙为粘土空心砖砌体。1.2.2、基础采用超流态混凝土灌注桩，桩径400mm，桩身混凝土强度等级为C30，桩总数907根。1.2.3、场区地下水位：位于施工场地地表下-5.50m～-5.70m。水位线相对海拔标高为：234.63～235.57m，地质分层等情况详见200841工程地质勘察报告。1.2.4、本工程钻孔压灌超流态混凝土桩桩端持力层为进入第七层圆砾层深度不小于2m。单桩竖向承载力特征值900KN（Qut=1800KN）。1.2.5、基础承台高度800～1000mm，基础承台底标高：高层部分：-4.5m、-4.6m、-4.7m、-6.2m,地下车库部分：-5.4m、5.5m。1.2.6、混凝土标号：序号结构部位混凝土标号1基础承台、承台梁、地梁C30（S6）2基础底板及地下结构外圈剪力墙（挡土墙）、车库顶板、顶梁、C30（S6）3地下水池C30（S8）4地下一层、内剪力墙、柱C30（S6）5主体梁、板、柱结构C301.2.7、剪力墙厚度：地下一层剪力墙厚为250mm、300mm，一层剪力墙厚为300mm。二层～十七层剪力墙厚为200mm。1.2.8、框架部分裙房外墙采用MU5粉煤灰混凝土砌块、M5混合砂浆砌筑，高层部分内墙用空心砖。基础剪力墙外贴60mm挤塑板保温板，外砌120mm防护砖墙。主体外墙为200mm粉煤灰混凝土砌块，内墙为100mm厚、200mm厚粘土空心...
