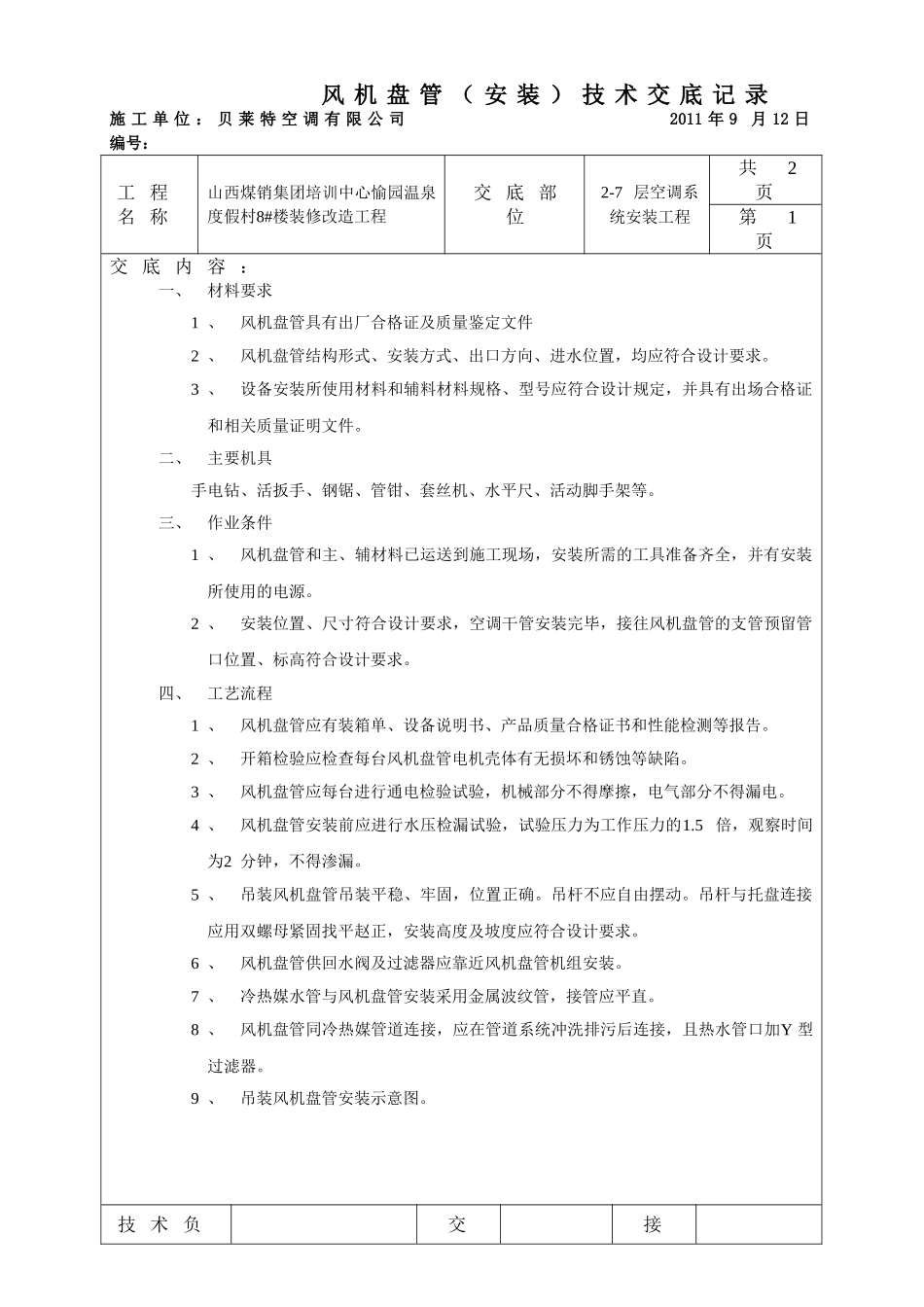

风机盘管（安装）技术交底记录施工单位：贝莱特空调有限公司2011年9月12日编号：工程名称山西煤销集团培训中心愉园温泉度假村8#楼装修改造工程交底部位2-7层空调系统安装工程共2页第1页交底内容：一、材料要求1、风机盘管具有出厂合格证及质量鉴定文件2、风机盘管结构形式、安装方式、出口方向、进水位置，均应符合设计要求。3、设备安装所使用材料和辅料材料规格、型号应符合设计规定，并具有出场合格证和相关质量证明文件。二、主要机具手电钻、活扳手、钢锯、管钳、套丝机、水平尺、活动脚手架等。三、作业条件1、风机盘管和主、辅材料已运送到施工现场，安装所需的工具准备齐全，并有安装所使用的电源。2、安装位置、尺寸符合设计要求，空调干管安装完毕，接往风机盘管的支管预留管口位置、标高符合设计要求。四、工艺流程1、风机盘管应有装箱单、设备说明书、产品质量合格证书和性能检测等报告。2、开箱检验应检查每台风机盘管电机壳体有无损坏和锈蚀等缺陷。3、风机盘管应每台进行通电检验试验，机械部分不得摩擦，电气部分不得漏电。4、风机盘管安装前应进行水压检漏试验，试验压力为工作压力的1.5倍，观察时间为2分钟，不得渗漏。5、吊装风机盘管吊装平稳、牢固，位置正确。吊杆不应自由摆动。吊杆与托盘连接应用双螺母紧固找平赵正，安装高度及坡度应符合设计要求。6、风机盘管供回水阀及过滤器应靠近风机盘管机组安装。7、冷热媒水管与风机盘管安装采用金属波纹管，接管应平直。8、风机盘管同冷热媒管道连接，应在管道系统冲洗排污后连接，且热水管口加Y型过滤器。9、吊装风机盘管安装示意图。技术负交接责人底人交人风机盘管（安装）技术交底记录施工单位：贝莱特空调有限公司2011年9月12日编号：工程名称山西煤销集团培训中心愉园温泉度假村8#楼装修改造工程交底部位2-7层空调系统安装工程共2页第2页五、质量标准1、风机盘管安装前要进行单机试运转及水压试验，试验压力为系统工作压力的1.5倍，在2min内不渗漏为合格。2、机组应设独立吊架，机组安装位置、标高和水平度应符合要求。吊架应牢固六、安全事项1、施工前应详细检查所用机械、工具，其传动和危险部位都要安装防护装置2、施工现场要使用电焊机进行管道焊接，焊接时应配备灭火器，焊接作业附近不应有易燃物品，电焊工应穿绝缘鞋，戴绝缘手套、护目镜，持有效证件，开用火证，设防火设施，设旁站人员3、电焊机应垫起来，有漏电保护节能器，双线到位且不得超过30米。把线不得有破损、裸露，必须架空行走，不得违章操作4、工作人员必须戴安全帽，安装风机盘管涉及脚手架上作业，高度大于2m的脚手架上作业人员必须佩带安全带。5、5、熟悉施工地点周围环境，有针对性地提出预防措施。焊接时，应有专门防护措施。技术负责人交底人接交人风管及部件保温（安装）技术交底记录施工单位：贝莱特空调有限公司2011年9月12日编号：工程名称山西煤销集团培训中心愉园温泉度假村8#楼装修改造工程交底部位2-7层空调系统安装工程共3页第1页交底内容：1范围本工艺标准适用于工业与民用建筑的通风、空调系统和空气洁净系统、工业厂房的一般送风、排风系统风管的保温工程。2施工准备2.1材料要求及主要机具：2.1.1所用保温材料要具备出厂合格证明书并附有相关管理部门的认证及有关法定检测单位的证明。2.1.2使用的保温材料应符合空调设计参数要求和消防防火规范要求，具体如下：l.设计参数要求：导热系数为0.022～0.047W/m·K；（玻璃棉板或毡）导热系数为0.042～0.064W/m·K（岩棉板或毡）2.防火要求：不燃或阻燃。2.1.3常用保温材料一般有两大类：1.纤维状：岩棉板、铝箔岩棉板、超细玻璃棉毡、铝箔玻璃棉板等。2.多孔状：自熄性聚苯乙烯泡沫塑料、聚氨酯泡沫塑料、矿物棉泡沫保温材料。2.1.4保温附属材料：玻璃丝布、防火涂料，粘结胶、铁皮、保温钉，应符合设计要求及有关规定。2.1.5圆盘锯或平板锯，手锯、保温刀、钢板尺、盒尺、毛刷子、打包钳等。2.2作业条件：2.2.1现场土建结构已完工，无大量施工用水情况发生。2.2.2风管、部件安装质量符合质量标准，需防腐部位已作好刷漆工作。2.2.3保温工程冬季或户外施工应有防冻及防雨...
