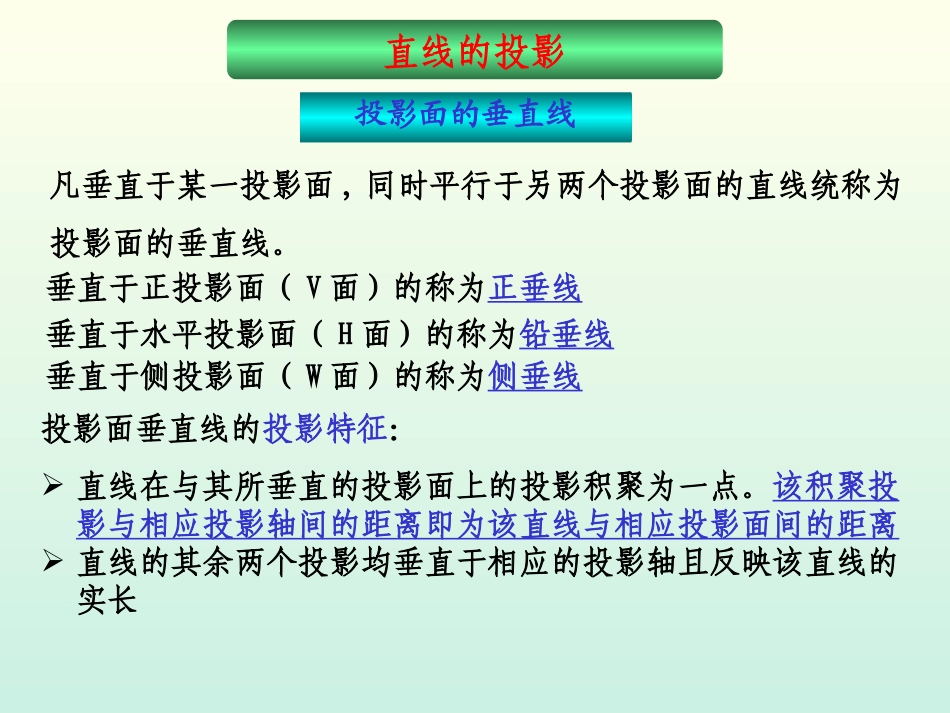

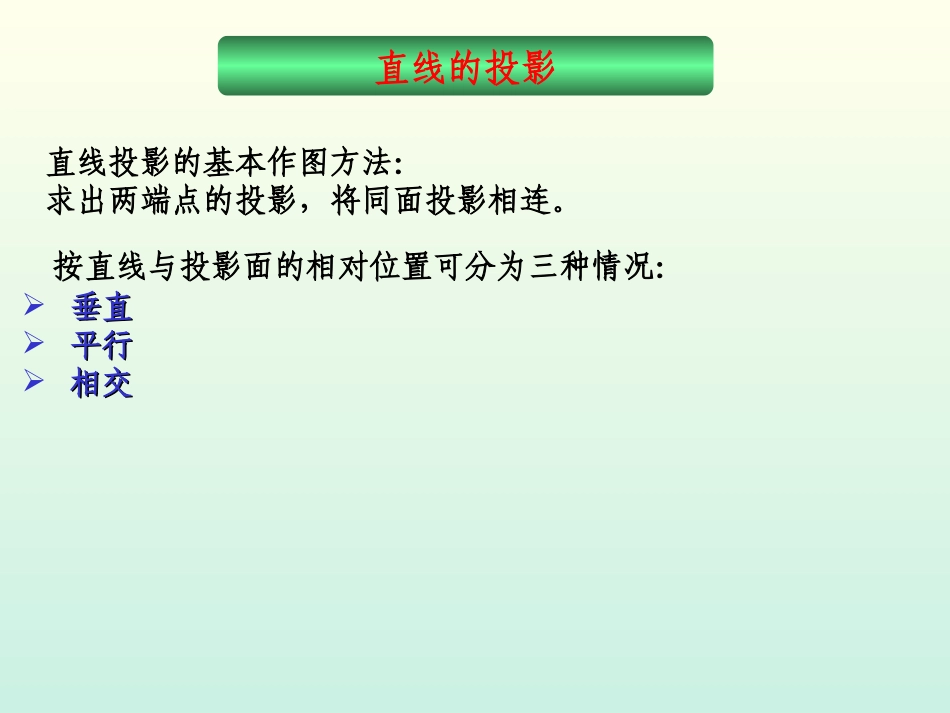

工程制图第三讲教学内容一直线的投影二平面的投影三曲面立体及表面点、线的投影任课教师：刘晶直线的投影直线投影的基本作图方法：求出两端点的投影，将同面投影相连。按直线与投影面的相对位置可分为三种情况：垂直垂直平行平行相交相交投影面的垂直线直线的投影凡垂直于某一投影面,同时平行于另两个投影面的直线统称为投影面的垂直线。垂直于正投影面（V面）的称为正垂线垂直于水平投影面（H面）的称为铅垂线垂直于侧投影面（W面）的称为侧垂线投影面垂直线的投影特征：直线在与其所垂直的投影面上的投影积聚为一点。该积聚投影与相应投影轴间的距离即为该直线与相应投影面间的距离直线的其余两个投影均垂直于相应的投影轴且反映该直线的实长a"b"aba'(b')OXZYHYWa'(b')aba"b"VHWXABCD投影面的垂直线直线的投影投影面的平行线直线的投影凡平行于某一投影面，同时倾斜于另两个投影面的直线统称为投影面的平行线。平行于正投影面（V面）的称为正平线平行于水平投影面（H面）的称为水平线平行于侧投影面（W面）的称为侧平线投影面平行线的投影特征：直线在与其所平行的投影面上的投影反映该直线的实长，同时还反映该直线与另两个投影面之间的真实倾角。直线的其余两个投影均分别平行于相应的投影轴，该两投影与相应投影轴之间的距离即为该直线与相应投影面之间的距离投影面的平行线直线的投影ZOXYHYWa'b'a"b"ababa"b"a'b'ABVHWXAB规定：与H面的夹角为，与V面的夹角为，与W面的夹角为。、、均90°一般位置直线直线的投影既不垂直也不平行于任一投影面的直线称为一般位置直线投影特征为：三个投影与投影轴既不平行也不垂直。任一投影均不反映该直线的实长，且小于实长。任一投影与投影轴的夹角均不反映空间直线与任何投影面的真实夹角一般位置直线直线的投影aa'a"bb'b"cc'c"c"a"OXZYHYWc'a'caVHWXABC直线和直线的相对位置有三种情况平行相交交叉（既不平行，也不相交）ABCDEF两直线平行直线和直线的相对位置投影特征：其同面投影必相互平行a'b'd'c'dcbaOXd'HVADBCc'b'a'bacd例：求作如图所示物体的三视图运用直线上的点和两直线平行运用直线上的点和两直线平行的投影特性来作图的投影特性来作图ABCDEF主例：求作如图所示物体的三视图ABCDEF主a'b'c'd'e'f'abdcefa"b"c"d"e"f"平面的投影按平面相对与投影面的位置有三种情况：投影面垂直面投影面平行面一般位置平面投影面垂直面平面的投影凡垂直于一个投影面，而与另两个投影面倾斜的平面统称为投影面的垂直面。垂直于正投影面（V面）的称为正垂面垂直于水平投影面（H面）的称为铅垂面垂直于侧投影面（W面）的称为侧垂面投影面垂直面的投影特征为：平面在与其所垂直的投影面上的投影积聚为一直线，该直线与两投影轴的夹角分别反映该平面与相应投影面的真实夹角平面的另两个投影均为小于实形的类似形YHZOXYW规定：与H、V、W面的夹角分别为、、，、、均为90°VHWXQQ'QQ"投影面平行面平面的投影凡平行与某一个投影面，同时垂直于另两个投影面的平面统称为投影面的平行面。平行于正投影面（V面）的称为正平面平行于水平投影面（H面）的称为水平面平行于侧投影面（W面）的称为侧平面投影面平行面的投影特征为：平面在所平行的的投影面上的投影反映该平面的实形平面的另两个投影均积聚成一直线，且分别平行于相应的投影轴VHWXQOXZYHYWQ"QQ'投影面平行面平面的投影一般位置平面平面的投影凡同时倾斜于三个投影面的平面统称为一般位置平面。一般位置平面的投影特征为：三个投影均不反映平面实形三个投影均没有积聚性三个投影均为小于原形的类似形a'c'b'b"a"c"cabOXZYHYWa'c'b'acbb"c"a"VHWXABC一般位置平面例：试画出物体的主、俯、左视图ABCY1Z1X1Z2Y2X1a'Z2b'Z1Y1Y2Y2Y1Q1Q2P1P2RS例补画俯视图，并填写平面的空间位置RPQY2Y2Y1Y1P'Q"PRP"Q'QR"R'曲面立体的形成及投影凡是由母线（直线或曲线）绕轴线旋转一周后形成的曲面统称为回转曲面。常见的回转曲面有圆柱面、圆锥面和球面以回转曲面为主组成的形（物）体称为回转曲面立体，简称曲面立...
