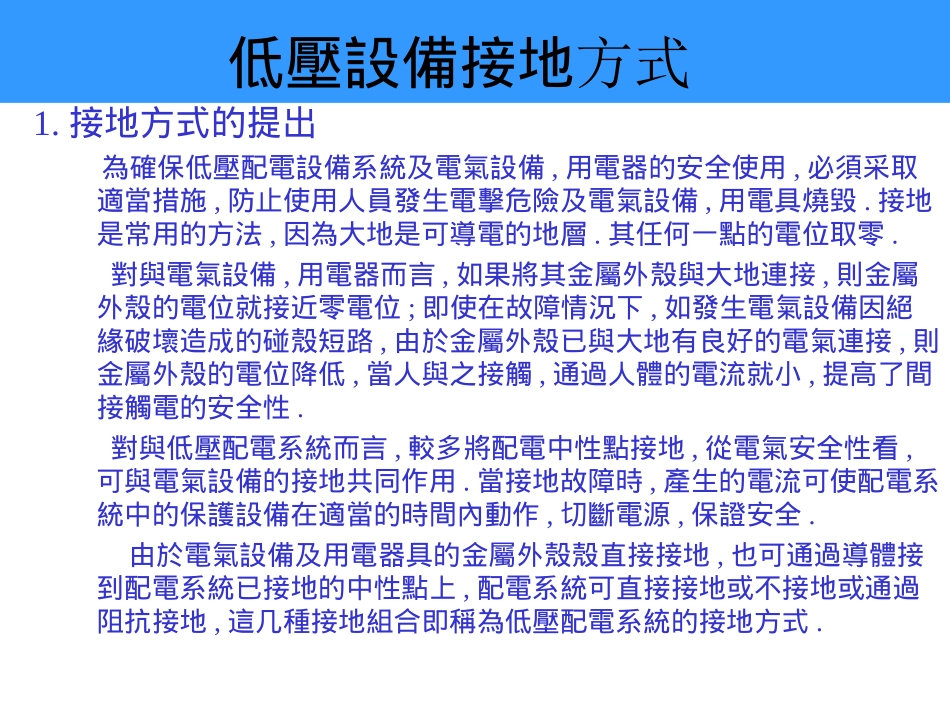

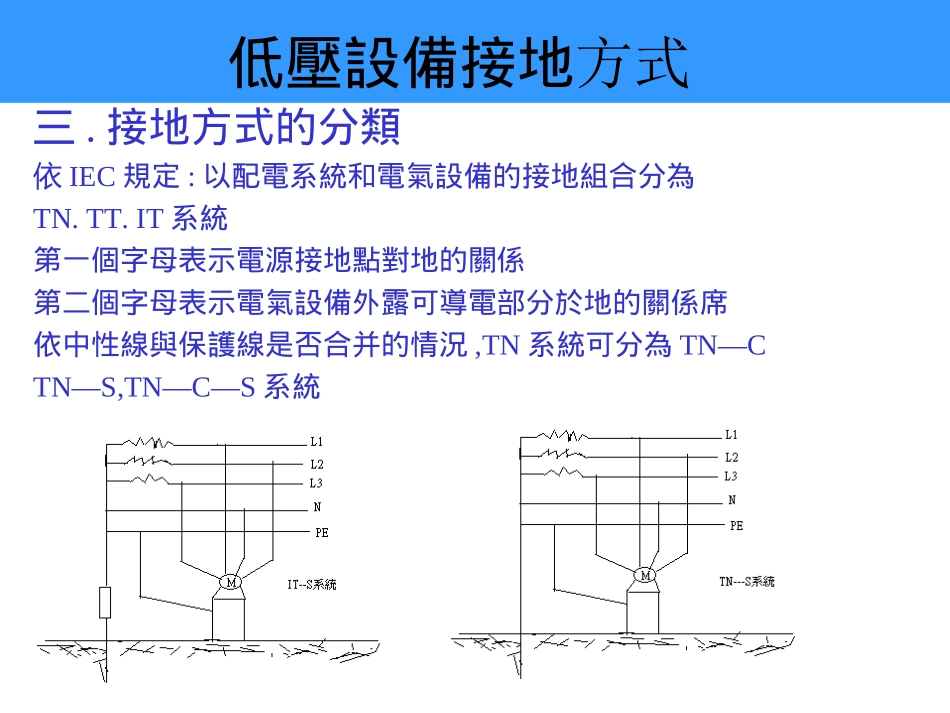

低壓設備接地方式1.接地方式的提出為確保低壓配電設備系統及電氣設備,用電器的安全使用,必須采取適當措施,防止使用人員發生電擊危險及電氣設備,用電具燒毀.接地是常用的方法,因為大地是可導電的地層.其任何一點的電位取零.對與電氣設備,用電器而言,如果將其金屬外殼與大地連接,則金屬外殼的電位就接近零電位;即使在故障情況下,如發生電氣設備因絕緣破壞造成的碰殼短路,由於金屬外殼已與大地有良好的電氣連接,則金屬外殼的電位降低,當人與之接觸,通過人體的電流就小,提高了間接觸電的安全性.對與低壓配電系統而言,較多將配電中性點接地,從電氣安全性看,可與電氣設備的接地共同作用.當接地故障時,產生的電流可使配電系統中的保護設備在適當的時間內動作,切斷電源,保證安全.由於電氣設備及用電器具的金屬外殼殼直接接地,也可通過導體接到配電系統已接地的中性點上,配電系統可直接接地或不接地或通過阻抗接地,這几種接地組合即稱為低壓配電系統的接地方式.低壓設備接地方式二,接地方式的組成可分為電氣設備和配電系統兩部分A.電氣設備的接地部分(1)接地體:與大地緊密接觸并與大地形成電氣連接的一個或一組導體(2)外露可導電部分:電氣設備能觸及的部分(3)主接地端子板(4)保護線(PE):將外露可導電部分,主接地端子板,接地體及電源接地點任何部分作為電氣連接的導體.(5)接地線:將主接地端子板或將外露可導電部分直接接到接地體的保護線,對於連接多個接地端子板的接地線稱為接地干線.B.配電系統的接地部分(1)相線(L):輸電能的導體(2)中性線(N):與系統中性點相連,并起輸送電能的導體(3)保護中性線(PEN):有保護線和中性線作用的導體(4)電源接地點:將電源可以接地的一點進行接地低壓設備接地方式三.接地方式的分類依IEC規定:以配電系統和電氣設備的接地組合分為TN.TT.IT系統第一個字母表示電源接地點對地的關係第二個字母表示電氣設備外露可導電部分於地的關係席依中性線與保護線是否合并的情況,TN系統可分為TN—CTN—S,TN—C—S系統低壓設備接地方式四.各種接地方式的應用範圍A.TN系統稱作保護接零,當故障使電氣設備金屬外殼帶電時,形成相線與零線短路,回路電阻小,電流大,使熔絲迅速熔斷或保護裝置動作切斷電源.1.TN—C系統保護線與中性線合并為PEN線,有簡單,經濟之特點.但該系統對於單相及三相負載的線路,PEN線總有電流流過,其產生之壓降將出現載電氣設備的金屬外殼上,對敏感電子設備不利.2.TN—S系統保護線與中性線分開,正常時PE線不通過電流,故與PE相連的電氣設備金屬外殼在正常時不帶電,適宜數據處理和精密電子儀器設備供電.3.TN—C—S系統PEN線自某點後分為保護線與中性線,分開後N對地絕緣.其應用在配電系統中較廣.低壓設備接地方式B.TT系統其配電系統部分有一個直接接地點,一般是變壓器中性點,其電氣設備的金屬外殼用簡單的接地棒接地,與電源在接地上無電氣聯系.適宜數據處理和精密電子儀器設備供電.C.IT系統該系統出現一次故障時電流小,電氣設備金屬外殼不會產生危險性的接觸電壓,因此可不切斷電源,使設備繼續運行,并可通過報警裝置及檢查消除故障.注:在同一系統中設備接地和接零保護不可混用ESD接線方式電氣設備之用線顏色規定線材L1L2L3NPEESD顏色紅色藍色黃色黑色黃綠相間綠色注:不可將設備接地線（黃滾綠）與ESD（綠）相接錯誤接法正確接法不可將ESD（綠）線與設備地（黃滾綠）相接鱷魚夾的正確使用線要確實接到鱷魚夾的有效區,防止造成設備在放電時易產生打火現象錯誤接法正確接法錯誤接法靜電環的正確使用靜電環是確保人體確實可靠接地,將人體上千伏的靜電引入大地,防止PCBA被ESD打死其相當一個比較器:當人體與ESD線的接觸阻抗大於設定值(10M歐)時將發出報警,LED燈顯紅色並且呈閃之狀態.正確狀況故障狀況靜電環的正確使用正確戴法錯誤戴法佩戴靜電環時應:靜電環套要緊貼皮腹,不可將手套或衣物套於靜電環內.
