上海QJR系列新型软起动器说明(第三版改)080621VIP免费

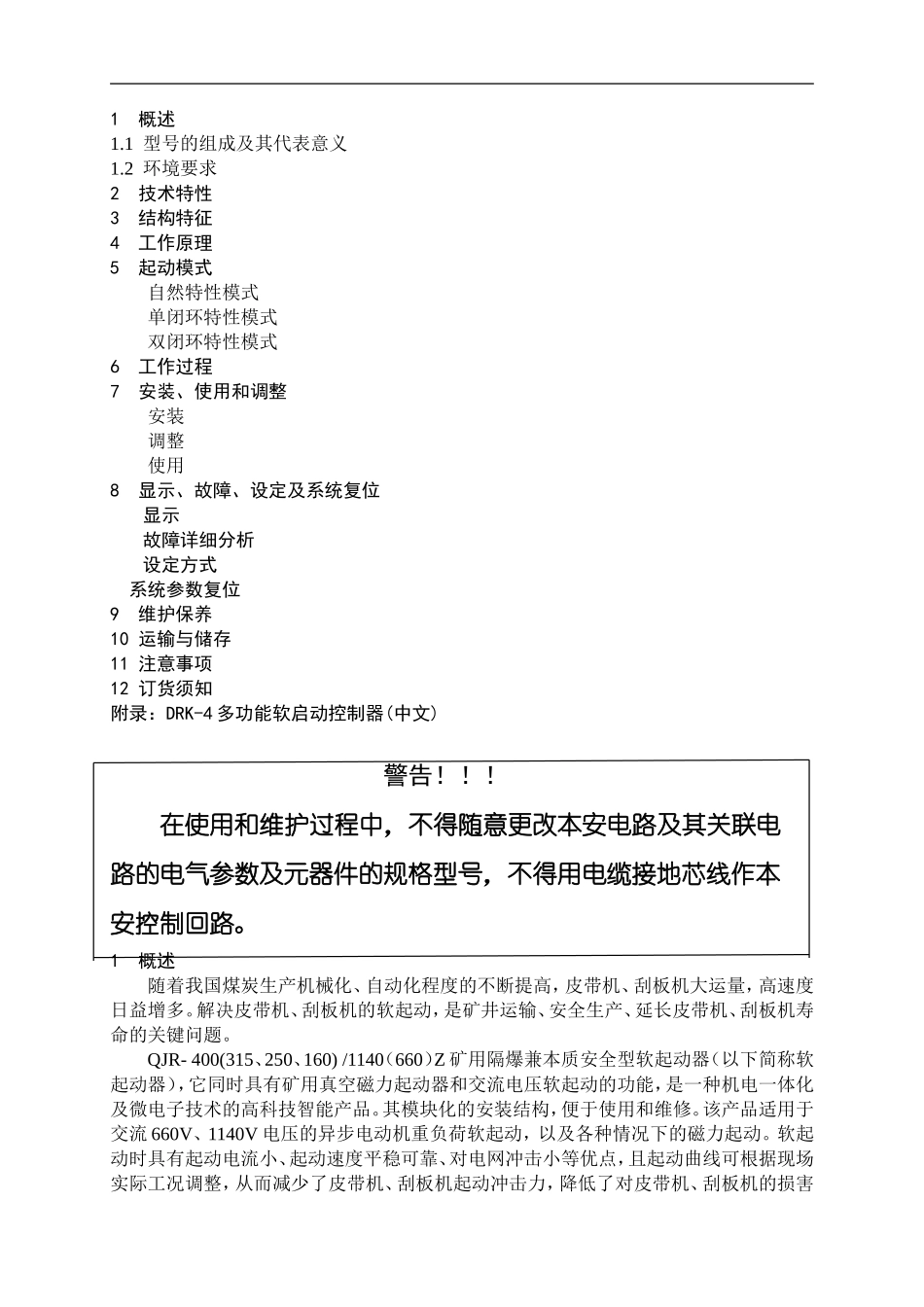

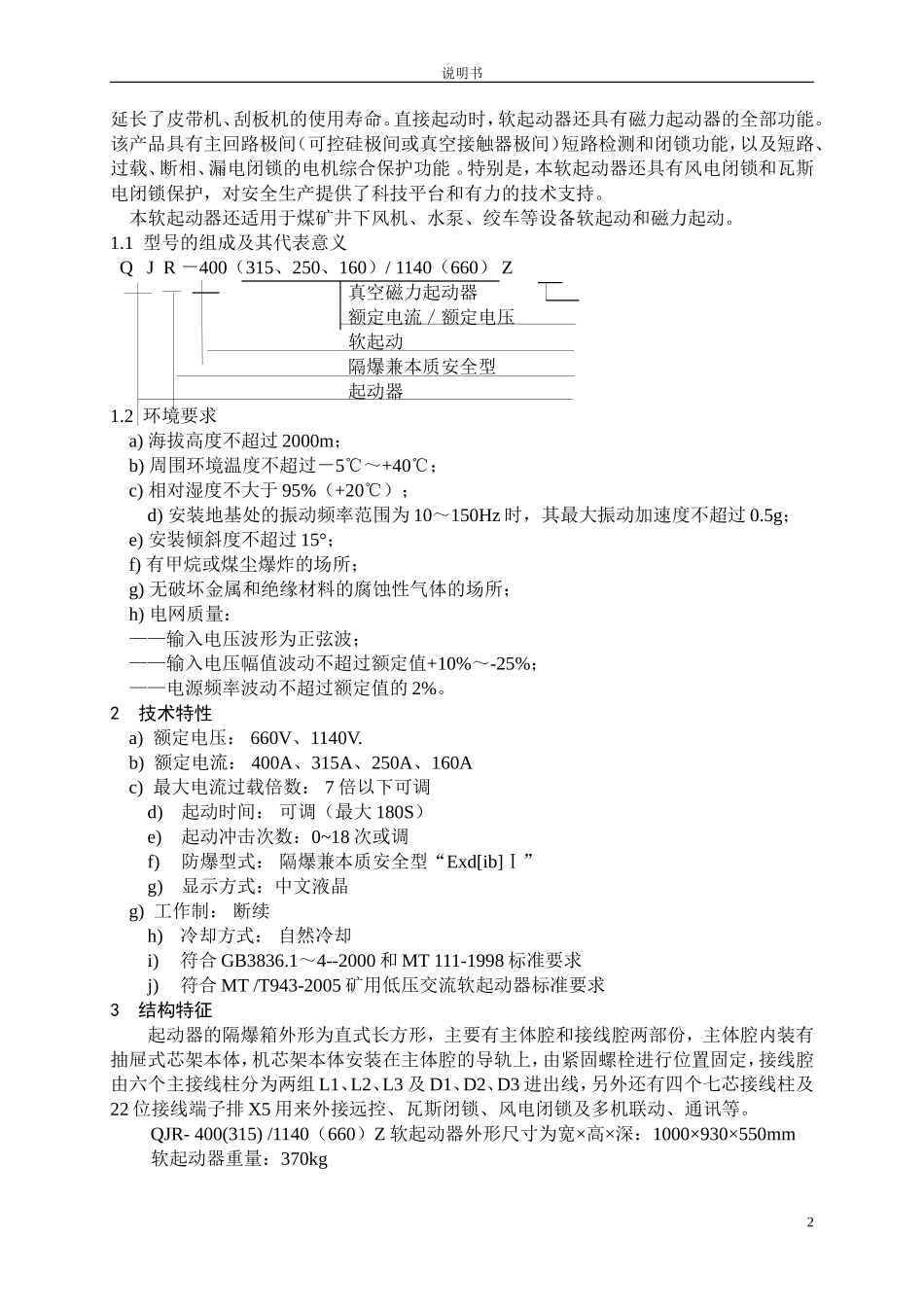

1概述1.1型号的组成及其代表意义1.2环境要求2技术特性3结构特征4工作原理5起动模式自然特性模式单闭环特性模式双闭环特性模式6工作过程7安装、使用和调整安装调整使用8显示、故障、设定及系统复位显示故障详细分析设定方式系统参数复位9维护保养10运输与储存11注意事项12订货须知附录：DRK-4多功能软启动控制器(中文)警告！！！在使用和维护过程中，不得随意更改本安电路及其关联电路的电气参数及元器件的规格型号，不得用电缆接地芯线作本安控制回路。1概述随着我国煤炭生产机械化、自动化程度的不断提高，皮带机、刮板机大运量，高速度日益增多。解决皮带机、刮板机的软起动，是矿井运输、安全生产、延长皮带机、刮板机寿命的关键问题。QJR-400(315、250、160)/1140（660）Z矿用隔爆兼本质安全型软起动器（以下简称软起动器），它同时具有矿用真空磁力起动器和交流电压软起动的功能，是一种机电一体化及微电子技术的高科技智能产品。其模块化的安装结构，便于使用和维修。该产品适用于交流660V、1140V电压的异步电动机重负荷软起动，以及各种情况下的磁力起动。软起动时具有起动电流小、起动速度平稳可靠、对电网冲击小等优点，且起动曲线可根据现场实际工况调整，从而减少了皮带机、刮板机起动冲击力，降低了对皮带机、刮板机的损害说明书延长了皮带机、刮板机的使用寿命。直接起动时，软起动器还具有磁力起动器的全部功能。该产品具有主回路极间（可控硅极间或真空接触器极间）短路检测和闭锁功能，以及短路、过载、断相、漏电闭锁的电机综合保护功能。特别是，本软起动器还具有风电闭锁和瓦斯电闭锁保护，对安全生产提供了科技平台和有力的技术支持。本软起动器还适用于煤矿井下风机、水泵、绞车等设备软起动和磁力起动。1.1型号的组成及其代表意义QJR－400（315、250、160）/1140（660）Z真空磁力起动器额定电流／额定电压软起动隔爆兼本质安全型起动器1.2环境要求a)海拔高度不超过2000m；b)周围环境温度不超过－5℃～+40℃；c)相对湿度不大于95%（+20℃）；d)安装地基处的振动频率范围为10～150Hz时，其最大振动加速度不超过0.5g；e)安装倾斜度不超过15°；f)有甲烷或煤尘爆炸的场所；g)无破坏金属和绝缘材料的腐蚀性气体的场所；h)电网质量：——输入电压波形为正弦波；——输入电压幅值波动不超过额定值+10%～-25%；——电源频率波动不超过额定值的2%。2技术特性a)额定电压：660V、1140V.b)额定电流：400A、315A、250A、160Ac)最大电流过载倍数：7倍以下可调d)起动时间：可调（最大180S）e)起动冲击次数：0~18次或调f)防爆型式：隔爆兼本质安全型“Exd[ib]Ⅰ”g)显示方式：中文液晶g)工作制：断续h)冷却方式：自然冷却i)符合GB3836.1～4--2000和MT111-1998标准要求j)符合MT/T943-2005矿用低压交流软起动器标准要求3结构特征起动器的隔爆箱外形为直式长方形，主要有主体腔和接线腔两部份，主体腔内装有抽屉式芯架本体，机芯架本体安装在主体腔的导轨上，由紧固螺栓进行位置固定，接线腔由六个主接线柱分为两组L1、L2、L3及D1、D2、D3进出线，另外还有四个七芯接线柱及22位接线端子排X5用来外接远控、瓦斯闭锁、风电闭锁及多机联动、通讯等。QJR-400(315)/1140（660）Z软起动器外形尺寸为宽×高×深：1000×930×550mm软起动器重量：370kg2说明书图1QJR-400(315)/1140（660）Z外形图QJR-250(160)/1140（660）软起动器外形尺寸为宽×高×深：580×774×468mm软起动器重量：260kg图2QJR-250(160)/1140（660）外形图4工作原理（见图2）本软起动器以反并联的三组大功率晶闸管作为软起开关，以DRK多功能软启动控制器作为控制核心。在电动机的起动过程中，多功能软启动控制器根据用户预设的曲线对电动机进行自动控制，并保证起动加速度控制在0.1m/s2≤a≤0.3m/s2范围内，使其平滑可靠地完成起动过程。当电动机起动过程完成后，交流接触器吸合，使电动机投入电网全压运行。3说明书DRK多功能软启动控制器还具有电机智能综合保护功能，它和隔离换相开关、真空接触器组成磁力起动器功能。当软起动功能故障时，将“直起/软起”旋钮置于“直起”位置，它就具有完备磁力起动器功能，并有...
