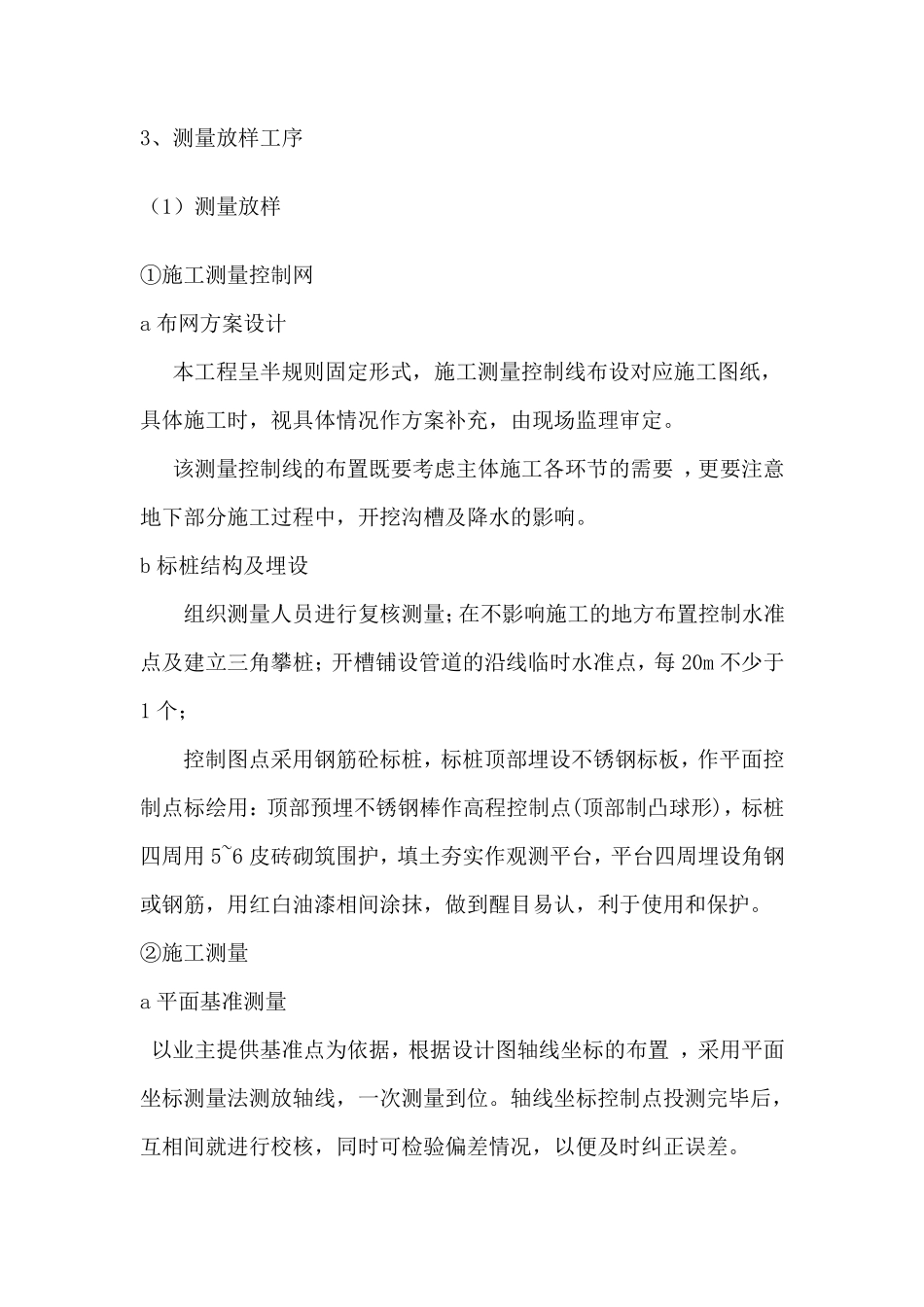

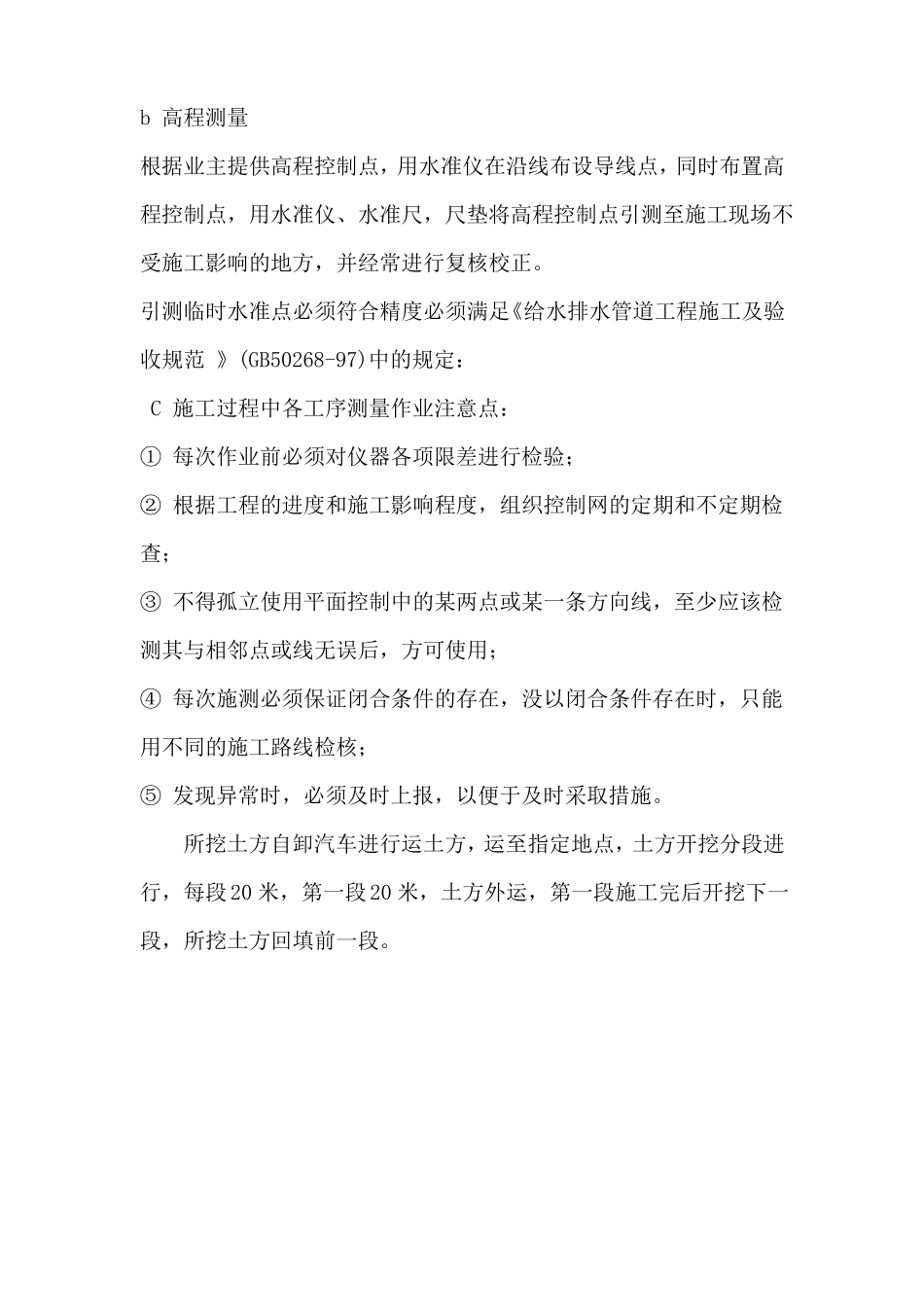

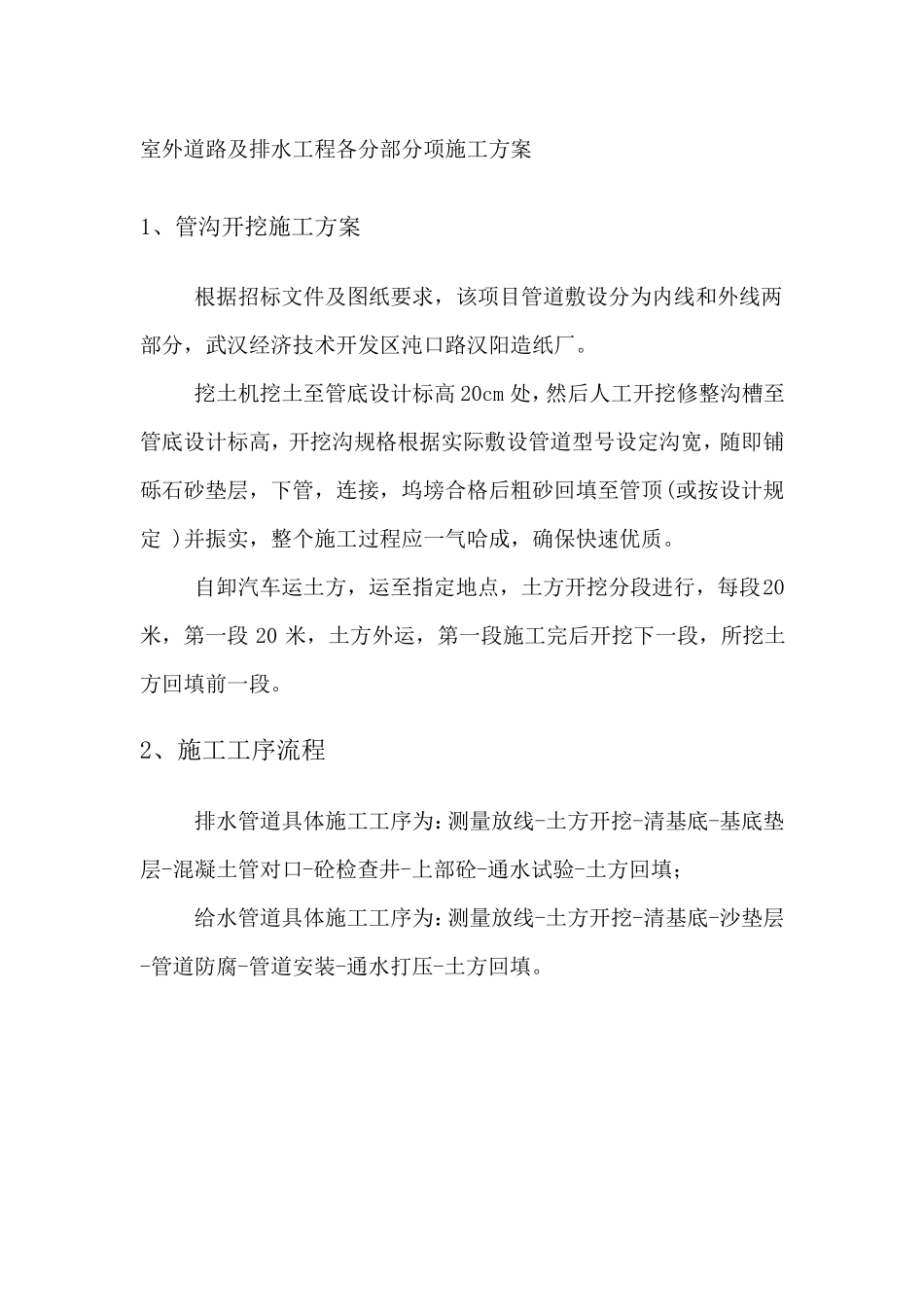

室外道路及排水工程各分部分项施工方案1、管沟开挖施工方案根据招标文件及图纸要求，该项目管道敷设分为内线和外线两部分，武汉经济技术开发区沌口路汉阳造纸厂。挖土机挖土至管底设计标高20cm处，然后人工开挖修整沟槽至管底设计标高，开挖沟规格根据实际敷设管道型号设定沟宽，随即铺砾石砂垫层，下管，连接，坞塝合格后粗砂回填至管顶(或按设计规定)并振实，整个施工过程应一气哈成，确保快速优质。自卸汽车运土方，运至指定地点，土方开挖分段进行，每段20米，第一段20米，土方外运，第一段施工完后开挖下一段，所挖土方回填前一段。2、施工工序流程排水管道具体施工工序为：测量放线-土方开挖-清基底-基底垫层-混凝土管对口-砼检查井-上部砼-通水试验-土方回填；给水管道具体施工工序为：测量放线-土方开挖-清基底-沙垫层-管道防腐-管道安装-通水打压-土方回填。3、测量放样工序（1）测量放样①施工测量控制网a布网方案设计本工程呈半规则固定形式，施工测量控制线布设对应施工图纸，具体施工时，视具体情况作方案补充，由现场监理审定。该测量控制线的布置既要考虑主体施工各环节的需要，更要注意地下部分施工过程中，开挖沟槽及降水的影响。b标桩结构及埋设组织测量人员进行复核测量；在不影响施工的地方布置控制水准点及建立三角攀桩；开槽铺设管道的沿线临时水准点，每20m不少于1个；控制图点采用钢筋砼标桩，标桩顶部埋设不锈钢标板，作平面控制点标绘用：顶部预埋不锈钢棒作高程控制点(顶部制凸球形)，标桩四周用5~6皮砖砌筑围护，填土夯实作观测平台，平台四周埋设角钢或钢筋，用红白油漆相间涂抹，做到醒目易认，利于使用和保护。②施工测量a平面基准测量以业主提供基准点为依据，根据设计图轴线坐标的布置，采用平面坐标测量法测放轴线，一次测量到位。轴线坐标控制点投测完毕后，互相间就进行校核，同时可检验偏差情况，以便及时纠正误差。b高程测量根据业主提供高程控制点，用水准仪在沿线布设导线点，同时布置高程控制点，用水准仪、水准尺，尺垫将高程控制点引测至施工现场不受施工影响的地方，并经常进行复核校正。引测临时水准点必须符合精度必须满足《给水排水管道工程施工及验收规范》(GB50268-97)中的规定：C施工过程中各工序测量作业注意点：①每次作业前必须对仪器各项限差进行检验；②根据工程的进度和施工影响程度，组织控制网的定期和不定期检查；③不得孤立使用平面控制中的某两点或某一条方向线，至少应该检测其与相邻点或线无误后，方可使用；④每次施测必须保证闭合条件的存在，没以闭合条件存在时，只能用不同的施工路线检核；⑤发现异常时，必须及时上报，以便于及时采取措施。所挖土方自卸汽车进行运土方，运至指定地点，土方开挖分段进行，每段20米，第一段20米，土方外运，第一段施工完后开挖下一段，所挖土方回填前一段。4、管道工程（1）管道安装工程一般施工程序支吊架制作支吊架油漆（2）管道安装一般要求搬运及储存在管道施工过程和装卸运输到现场或指定地点时，必须采取必要的措施保护管子和零配件、内外的防腐免受损坏，这些措施包括合适的吊钩、卡箍、保护性封堵、支撑等所有其它必要的措施。管子、零部件等的搬运方式应遵照相关国家标准。阀门应采取可以保护支座、系统吹扫系统试运转系统试压系统防腐单机试车设备接口支吊架安装管道预制防腐管道安装现场测绘绘制加工草图安装准备设备安装汽门、圆盘、操作装置避免曝光、风化或其它环境原因的损坏的方式储存。所有的工程中未安装管子、零部件和阀门的要有临时性保护，管子和零部件应堆放在平整的地上。塑料管子、零部件和阀门存放时，应避免阳光直射，以便整根管子周围的气流平稳。（3）管道安装技术要求与管道有关的土建工程经检验合格，满足安装要求，与管道接连的设备安装、固定完毕，必须在管道安装前完成的有关工序，如清洗、内部防腐与等已进行完毕，管子、管件及阀门等已经检验合格，并具备有关的技术文件，管子、管件及阀门已按设计要求核对无误，内部已清理干净，不存杂物，管道的坡向，坡度应符合设计要求，管道的坡度，可用支座下的金属垫板调整，吊架用吊杆螺栓调整。...
