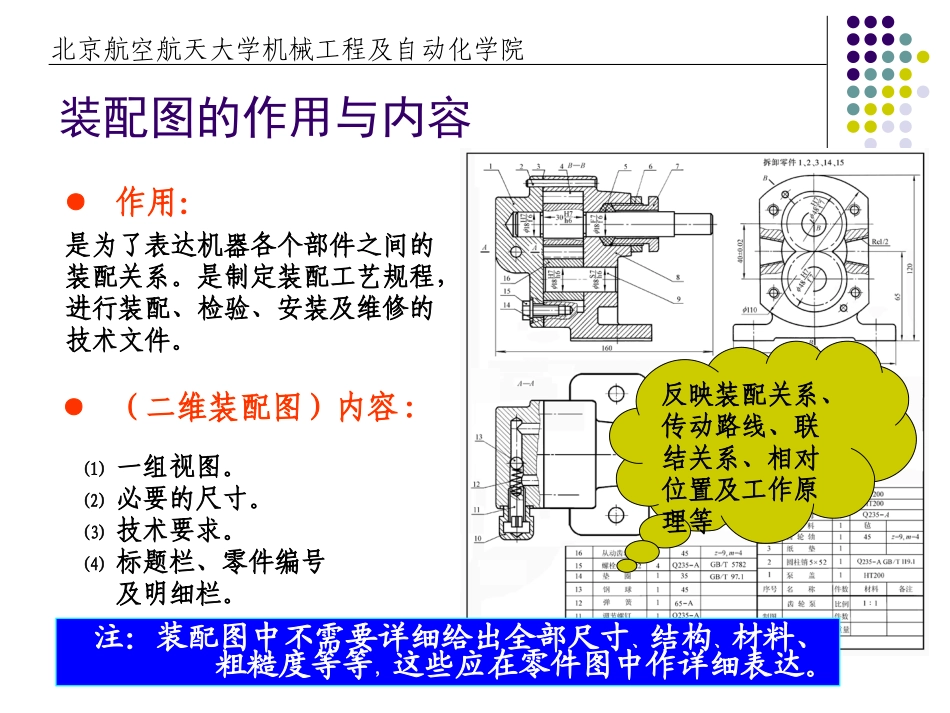

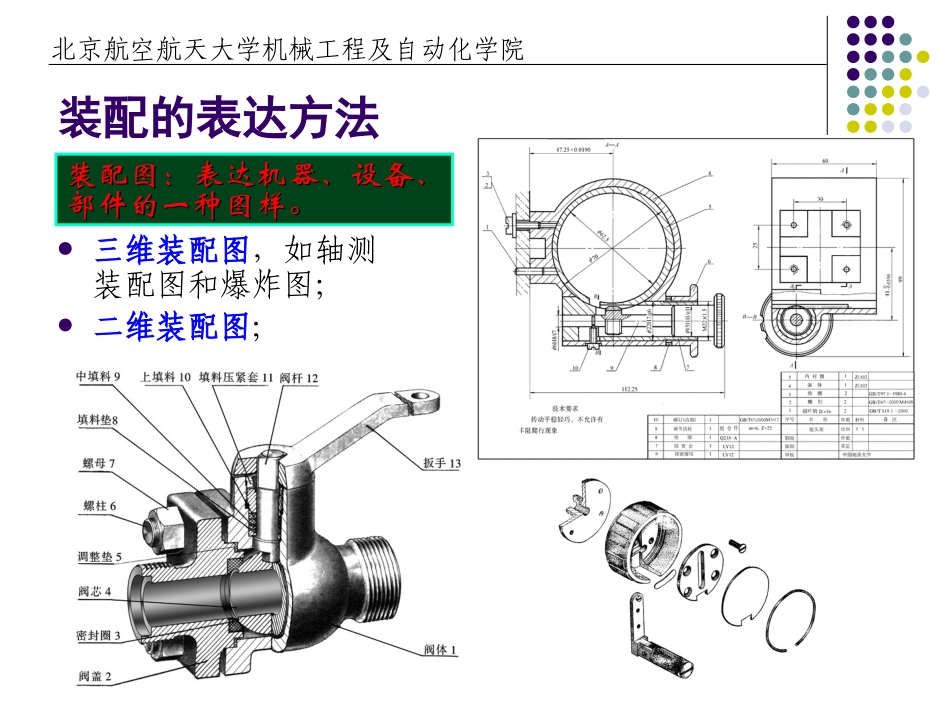

装配设计与表达DrawingofAssembly肖立峰机械工程及自动化学院北京航空航天大学北京航空航天大学机械工程及自动化学院装配的表达方法三维装配图，如轴测装配图和爆炸图；二维装配图；装装配图：配图：表达机器、设备、表达机器、设备、部件的一种图样。部件的一种图样。北京航空航天大学机械工程及自动化学院装配图的作用与内容●作用：●（二维装配图）内容:是为了表达机器各个部件之间的装配关系。是制定装配工艺规程，进行装配、检验、安装及维修的技术文件。反映装配关系、传动路线、联结关系、相对位置及工作原理等(1)一组视图。(2)必要的尺寸。(3)技术要求。(4)标题栏、零件编号及明细栏。注：装配图中不需要详细给出全部尺寸、结构、材料、粗糙度等等，这些应在零件图中作详细表达。北京航空航天大学机械工程及自动化学院装配图的规定画法一、相邻零件的接触表面和配合表面只画一条线；不接触表面和非配合表面画两条线。两面不配合两面接触两面配合二、两个(或两个以上)零件邻接时，剖面线的倾斜方向应相反或间隔不同。但同一零件在各视图上的剖面线方向和间隔必须一致。三、标准件和实心件按不剖画。北京航空航天大学机械工程及自动化学院装配图的装配线与装配定位面以轴为基准装配，由壳体零件和一系列标准件、常用件配合组成。装配图如何反映装配、拆卸关系北京航空航天大学机械工程及自动化学院装配图的装配定位面（续）北京航空航天大学机械工程及自动化学院装配图的装配定位面（续）装配定位面是正确绘制装配图的表达基础！北京航空航天大学机械工程及自动化学院装配图的装配定位面（续）只有首先确定各零件的装配定位面，才能确定各零件的绘制顺序。一般复杂装配体的绘制，首先绘制壳体零件，然后根据彼此之间的装配关系依次地绘制其他零件的视图：固定的刚性零件，相互以安装位置进行定位。相互运动的工作零件，一般放置于不工作、自由静止状态时的位置。当内部存在弹簧等可压缩零件时，一般取弹簧的压缩状态时的画法，即装配体内的零件一般按行程的中间状态绘制。对于有填料密封的情况，相应的填料压盖与壳体之间的定位面可以在这两种状态中适度选择绘制。北京航空航天大学机械工程及自动化学院了解装配示意图北京航空航天大学机械工程及自动化学院分析零件的装配定位面北京航空航天大学机械工程及自动化学院根据装配定位面实现装配北京航空航天大学机械工程及自动化学院轴系零件的装配过程北京航空航天大学机械工程及自动化学院轴系零件的拆卸过程北京航空航天大学机械工程及自动化学院SolidWorks中的三维装配图北京航空航天大学机械工程及自动化学院如何实现合理的装配设计两个零件接触时，在同一方向上只能有一个接触面，否则会给零件制造和装配等工作造成困难北京航空航天大学机械工程及自动化学院如何实现合理的装配设计（续）滚动轴承如以轴肩或孔肩定位，则轴肩或孔肩的高度须小于轴承内圈或外圈的厚度，以便拆卸北京航空航天大学机械工程及自动化学院如何实现合理的装配设计（续）为了保证轴肩和孔端紧密配合，孔端要倒角或轴根要切槽北京航空航天大学机械工程及自动化学院如何实现合理的装配设计（续）为了保证两零件在装卸前后不致降低装配精度，便于加工和装拆，在可能的条件下，将有关零件相关部位做成通孔北京航空航天大学机械工程及自动化学院如何实现合理的装配设计（续）用圆柱销或圆锥销将两零件定位时，为了加工和装拆的方便，在可能的条件下，最好将销孔做成通孔北京航空航天大学机械工程及自动化学院如何实现合理的装配设计（续）为了装拆紧固件，要留有足够的空间。北京航空航天大学机械工程及自动化学院装配图的特殊画法沿轴承盖与轴承座的结合面剖开，拆去上面部分，以表达轴衬与轴承座的装配情况。假想沿某些零件的结合面剖切，绘出其图形，以表达装配体内部零件间的装配情况。⒈沿零件结合面的剖切画法北京航空航天大学机械工程及自动化学院装配图的特殊画法（续）⒉假想画法常用于表达运动机件的极限位置，以及与本装配体有关但不属于本装配体的相邻零部件，可用双点画线表示。运动机件的极限位置轮廓线画双点画...
