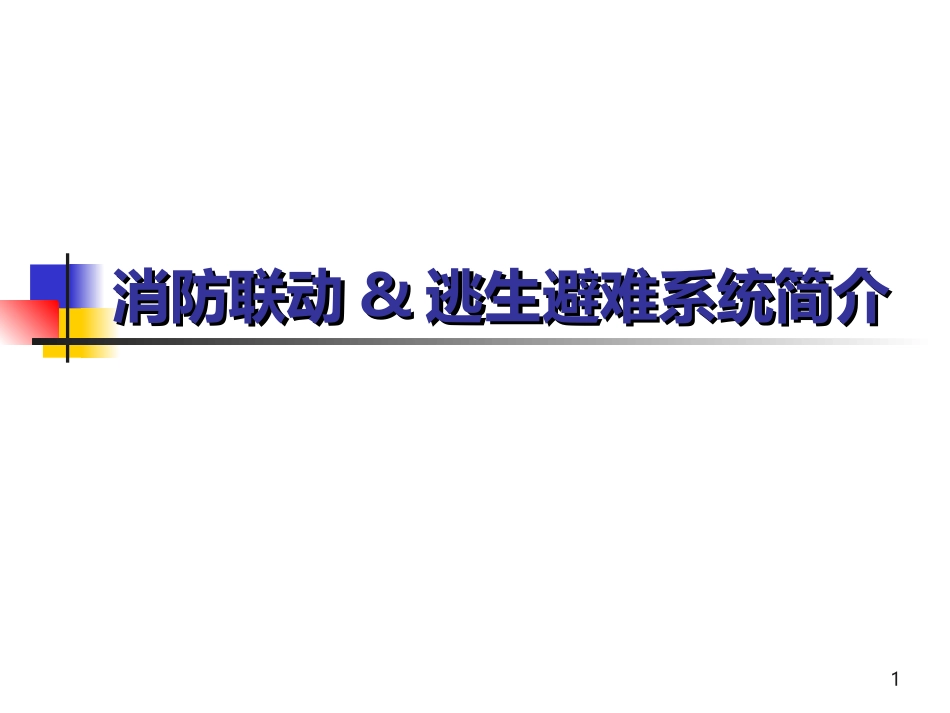

消防联动&逃生避难系统简介VIP免费

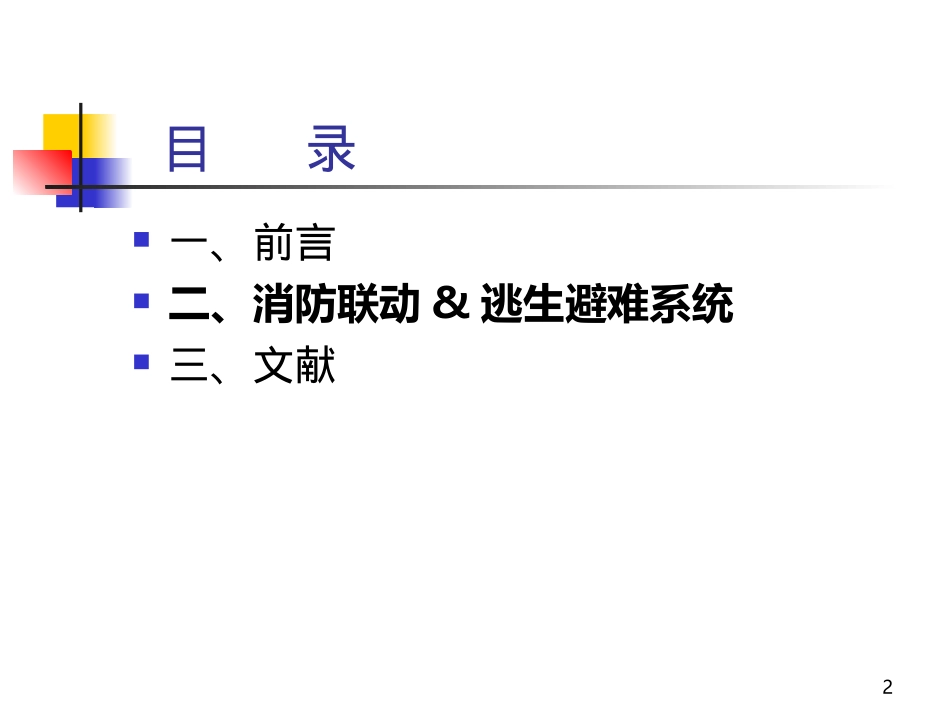

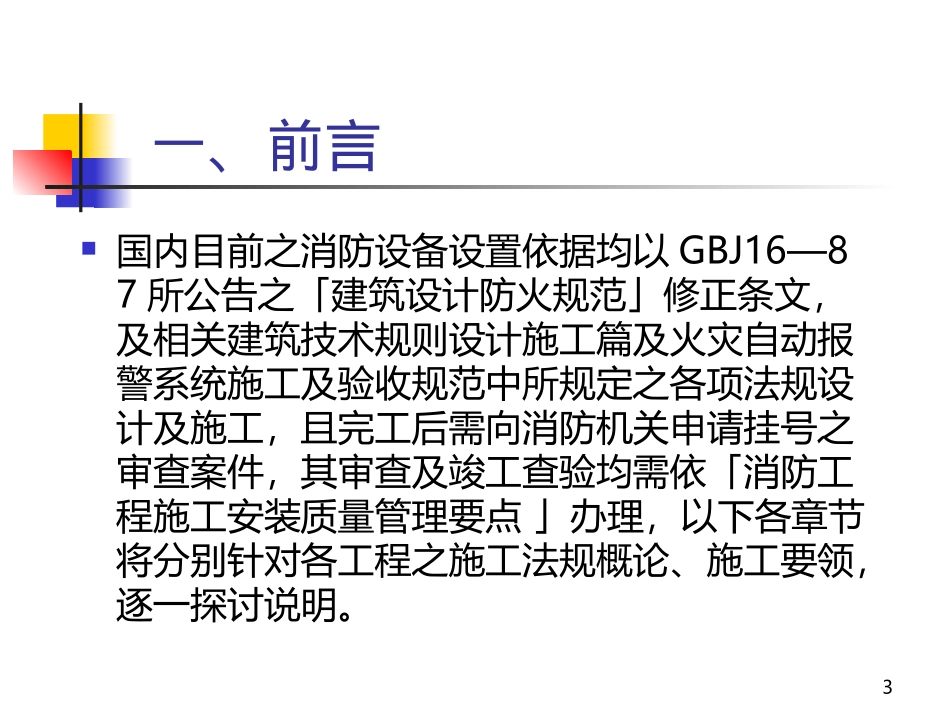

1消防联动消防联动&&逃生避难系统简介逃生避难系统简介2目录一、前言二、消防联动&逃生避难系统三、文献3一、前言国内目前之消防设备设置依据均以GBJ16—87所公告之「建筑设计防火规范」修正条文，及相关建筑技术规则设计施工篇及火灾自动报警系统施工及验收规范中所规定之各项法规设计及施工，且完工后需向消防机关申请挂号之审查案件，其审查及竣工查验均需依「消防工程施工安装质量管理要点」办理，以下各章节将分别针对各工程之施工法规概论、施工要领，逐一探讨说明。4二、消防联动&逃生避难系统2.1火灾报警消防联动控制系统主要由五大部分组成:1?火灾信息探测2?火灾信息传输3?火灾信息处理4?消防监控模块5?报警消防设备5?2.1.1?火灾信息探测????主要由对火灾物理因素(烟雾,?火光和温度等)敏感的组件组成。主要有火灾烟雾探测器、火灾温度探测器以及人工报警器等。它是火灾报警系统的重要组成部分,?也是火灾报警系统的关键技术。2.?1.2?火灾信息传输????火灾报警消防联动控制系统的信息传输方式很多,?目前在工程中常用的有如下几种:????2.1.2.1?总线传输制式(总线式)????这是目前工程中用的最普遍的一种。它用两根普通导线将供电、认址、传讯三件事集为一身。一对总线最多可以联结500?个各种火灾探测器和各种监测控制模块。????2.1.2.2?(n+?1)?线传输制式????这是小型工程中早期常用的一种传输方式,?顾名思义,?它是一个探测(或控制)?点用一根导线,?再加一根共享线组成,?它能将供???c???62.1.3?火灾信息处理????火灾信息处理是火灾报警消防联动控制系统的心脏。它主要由专用计算机和专用软件组成,?主要有火灾报警控制器和火灾报警消防联动控制器等。2.1.4?消防监控模块????消防报警监视控制模块是现代火灾报警消防联动控制系统实现点报点控的中间单元。是火灾报警消防联动控制器实现对火灾报警设备和消防设备进行死循环控制的专用部件。2.1.5?报警消防设备????火灾报警消防设备主要由火灾报警器和防火、灭火设备组成。火灾报警设备主要有消防广播系统、声光报警器等;?防火设备主要有防火门、防火卷帘、防火隔栅和防火水幕等;?灭火设备主要有气体灭火设备(如灭火弹等)?和液体灭火设备(如水工灭火,?泡沫灭火等)?设备。7图1.火灾报警消防联动控制系统原理框图82.2.消防联动控制的要求与功能如下:a.一般规定:(1)消防联动控制对象有灭火设施(消防泵等)、防排烟设施、防火卷帘、防火门、水幕、电梯、非消防电源的断电控制。(2)消防联动控制应根据工程规模、管理体制、功能要求合理确定控制方式。控制方式一般为两种，即集中控制和分散与集相结合方式。无论采用何种控制方式应将被控制对象执行机构的动作信号(反馈信号)送至消防制室。(3)容易造成混乱带来严重后果的被控对象(如电梯、非消防电源及警报等)，应由消防控制室集中管理。9b.消防联动控制的功能:(1)消防控制设备对室内消火栓系统应有下列控制显示功能:-1.控制消防水泵的启、停。-2.显示启泵按钮启动的位置。-3.显示消防水泵的工作、故障状态。(2)消防控制设备对自动喷水灭火系统应有下列控制显示功能:-1.控制系统的启、停。-2.显示报警阀、闸阀及水流指示器的工作状态。-3.显示喷淋水泵的工作状态、故障状态。(3)消防控制设备对有管网的二氧化碳等灭火系统应有下列控制显示功能:-1.控制系统的紧急启动和切断。-2.-3.显示系统的手动、自动状态。-4.在报警、喷射各阶段，控制室应有相应的声光报警信号，并能手动切除声响信号。-5.在延时阶段，应能自动关闭防火门、窗，停止通风及空调系统。10(4)火灾报警后，消防控制设备对联动控制对象应有下列功能:-1.停止有关部位的风机，关闭防火阀，并接收其反馈信号。-2.启动有关部位的防烟、排烟风机、正压送风机和排烟阀，并接收其反馈信号。(5)火灾确认后，消防控制设备对联动控制对象应有下列功能:-1.关闭有关部位的防火门、防火卷帘，并接收其反馈信号。-2.发出控制信号，强制电梯停于首层，并接收其反馈信号。-3.出接通火灾事故照明灯和疏散指示灯。-4.切断有关部位的非消防电源。(...
