水泥混凝土与建筑砂浆VIP免费

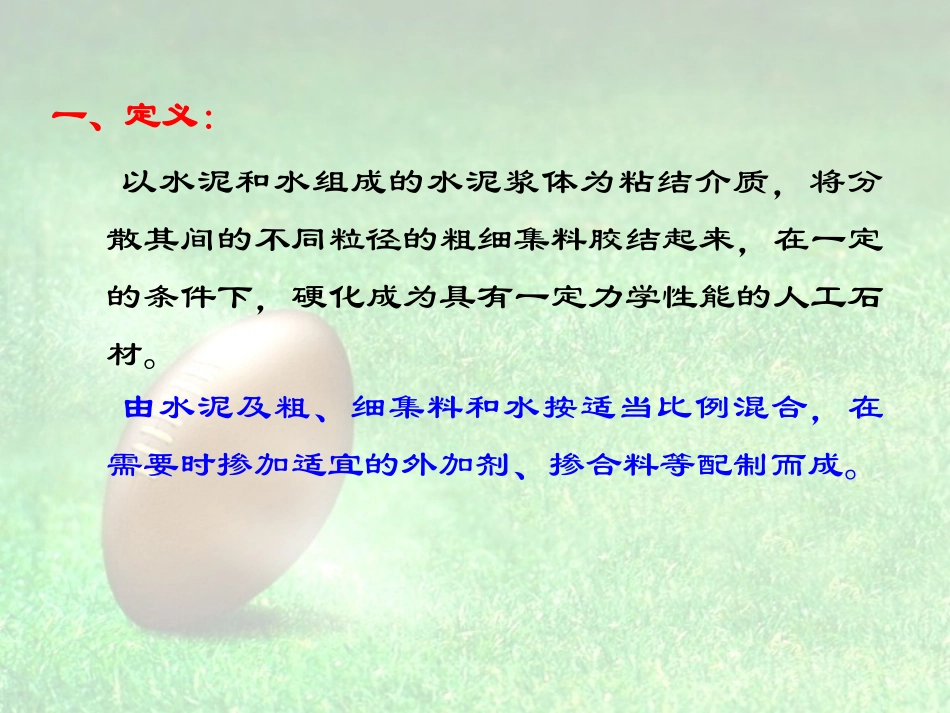

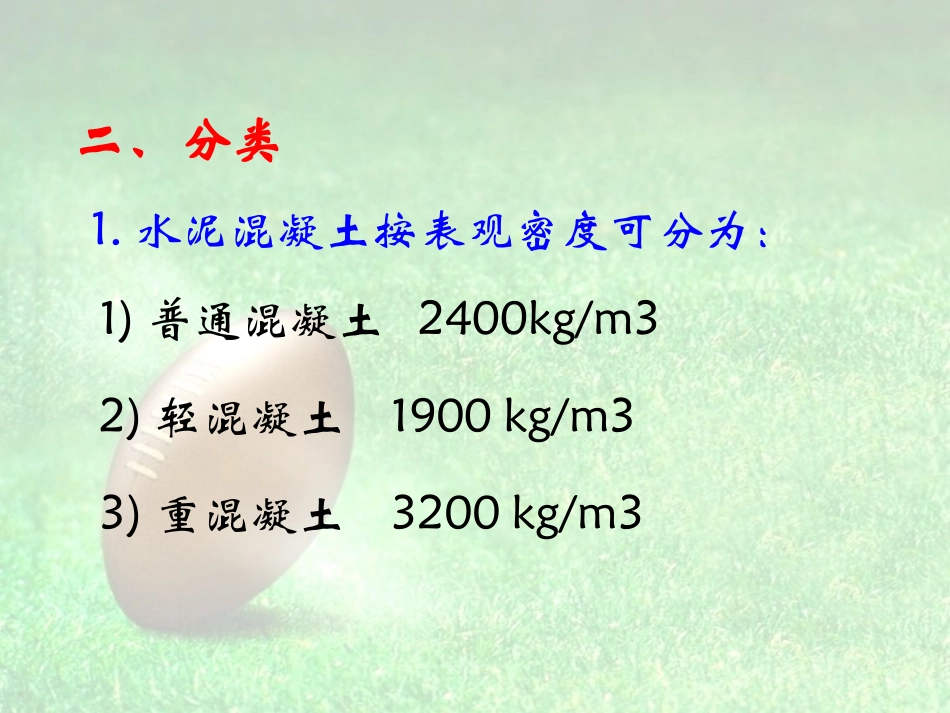

水泥混凝土与建筑砂浆河南交通职业技术学院曹学禹第三单元第三单元一、定义：以水泥和水组成的水泥浆体为粘结介质，将分散其间的不同粒径的粗细集料胶结起来，在一定的条件下，硬化成为具有一定力学性能的人工石材。由水泥及粗、细集料和水按适当比例混合，在需要时掺加适宜的外加剂、掺合料等配制而成。二、分类1)普通混凝土2400kg/m32)轻混凝土1900kg/m33)重混凝土3200kg/m31.水泥混凝土按表观密度可分为：1)低强度混凝土：抗压强度小于30MPa。2)中强度混凝土：抗压强度为30～60MPa。3)高强度混凝土：抗压强度大于60MPa。2.水泥混凝土按抗压强度可分为：三、普通水泥混凝土的优点1.在凝结前具有良好的塑性，因此可以浇制成各种形状和大小的构件或结构物；2.与钢筋有牢固的粘结力，能制作钢筋混凝土结构和构件；3.硬化后抗压强度高；4.耐久性好；5.取材广泛。四、普通水泥混凝土的缺点1、抗拉强度低，受拉时变形能力小，容易开裂；2、自重大。五、普通水泥混凝土的主要技术性质（一）新拌混凝土的工作性（二）硬化后混凝土的强度（三）混凝土的变形（四）混凝土的耐久性（一）新拌混凝土的工作性（和易性）1.工作性的含义流动性：满足输送和浇捣要求可塑性：不为外力作用产生脆断稳定性：不产生分层、泌水易密性：易于浇捣密致2．工作性的测定方法1)坍落度试验适用范围：集料最大公称粒径不大于31.5mm、坍落度不小于10mm的混凝土拌和物。坍落度（㎜）崩溃型剪切型正常情况粘聚性和保水性均不好粘聚性较差适用范围：集料最大公称粒径不大于31.5mm、维勃稠度时间在5～30s之间的混凝土拌和物。从开动振动器至透明圆盘底面刚好被水泥浆布满不留气泡的瞬间所经历的时间即维勃稠度时间(以s表示)。2)维勃稠度试验振动台（台面380×260）容器坍落度筒喂料斗支柱旋转架测杆荷重块透明圆盘维勃稠度仪项次结构种类坍落度(mm)1桥涵基础、墩台、挡土墙及大型制块等便于灌注捣实的结构0～202项次1中桥涵墩台等工程中较不便施工处10～303普通配筋的钢筋混凝土结构，如钢筋混凝土板、梁、柱等30～504钢筋较密、断面较小的钢筋混凝土结构(梁、柱、墙等)50～705钢筋配置特密、断面高而狭小，极不便灌注捣实的特殊结构部位70～90公路桥涵用混凝土拌和物的坍落度3．混凝土拌和物工作性的选择检测师试题：影响和易性（工作性）的主要因素内因：原材料单位用水量水灰比砂率外因：气温湿度风力时间检测员试题：坍落度试验步骤（二）硬化后混凝土力学性质1．抗压强度1)立方体抗压强度ƒcuAFfcu2)强度等级C15C20C25C30C35C40C45C50C55C60C65C70C75C80②立方体抗压强度标准值(95%保证率)①符号“C”FF混凝土立方体抗压强度试验1.成型方式:25＜坍落度＜70标准振动台成型坍落度＞70人工成型2.试件尺寸：150×150×150mm3.插捣次数：100cm2不得少于12次4.拆模前养护温度：20℃±5℃相对湿度＞50%5.拆模后养护方式：标准养护室20℃±2℃95%20℃±2℃不流动的Ca(OH)2饱和溶液中6.压力机选取：20%≤试件破坏荷载≤80%7.加荷速率：8.数据处理：中间值的15%混凝土强度fcu(MPa)fcu＜3030＜fcu＜60fcu＞60加荷速率(MPa/s)0.3～0.50.5～0.80.8～1.02、混凝土的抗弯拉强度2bhFLff1）试件尺寸：150×150×550mm100×100×400mm(0.85)2）加荷方式：三分点加荷L=450mmF1501501505050混凝土强度ff(MPa)ff＜3030＜ff＜60ff＞60加荷速率(MPa/s)0.02～0.050.05～0.080.08～0.103）加荷速率4）数据处理：中间值的15%5）三个试件中如有一个位于加荷点外侧，按另外两个试验结果计算，如果这两个测值的差值不大于这两个测值中较小值的15%，则以两个测值的平均值为试验结果，否则结果无效。如有两个试件断裂面位于加荷点外侧，则该组结果无效。3.轴心抗压强度采用150mm×150mm×300mm的棱柱体试件。在立方体抗压强度为0～55MPa范围内fcp=（0.7～0.8）fcu。在结构设计计算时，一般取fcp＝0.67fcu。非标准尺寸的棱柱体试件的截面尺寸为100mm×100mm和200mm×200mm，测得的抗压强度值应分别乘以换算系数0.95和1.05。FF拉应力压应力PP4.劈裂抗拉强度式中：fts——劈裂抗拉强度，MPa；P——破坏荷载，N；A——试件劈裂面积，mm2。劈裂...
