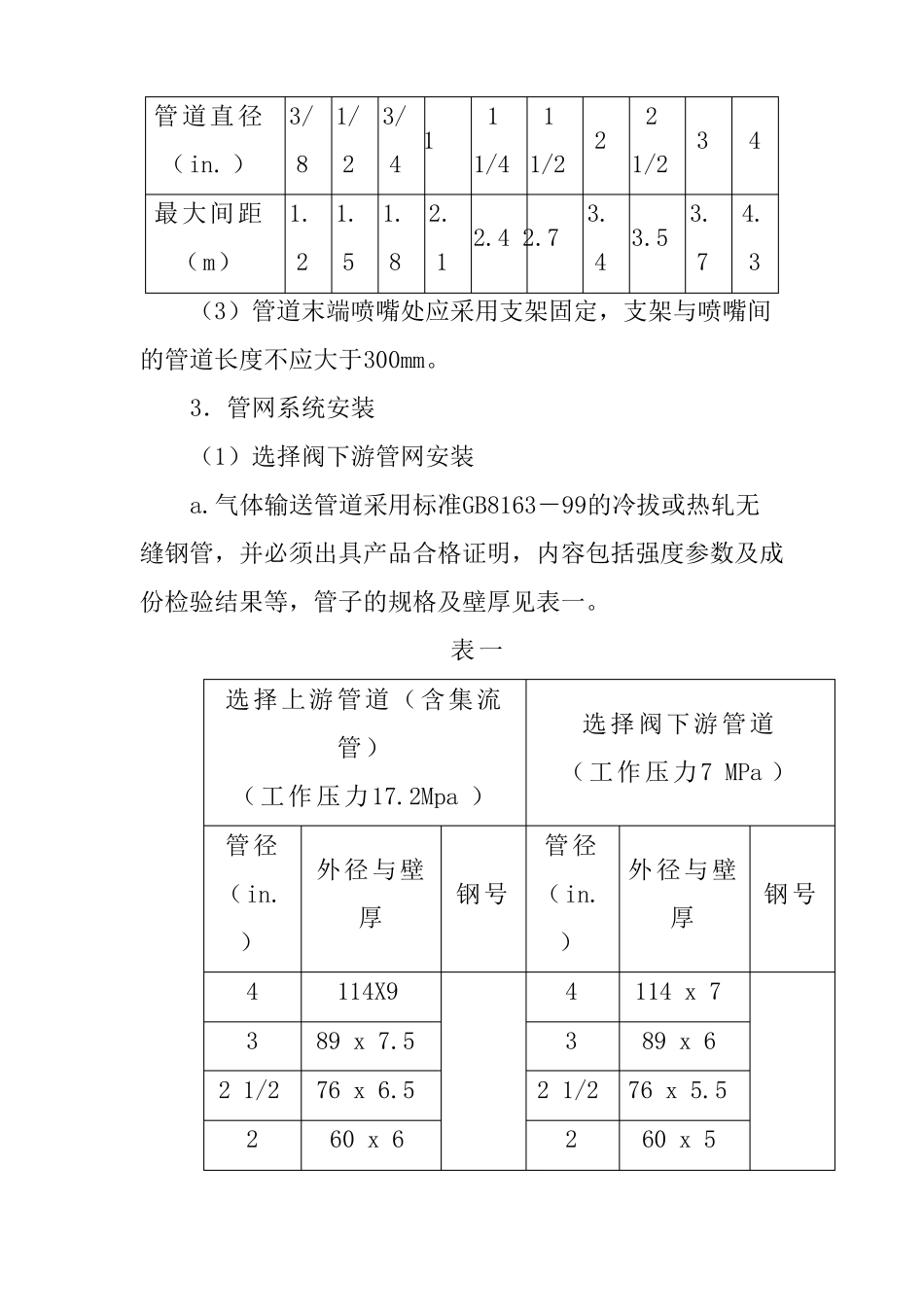

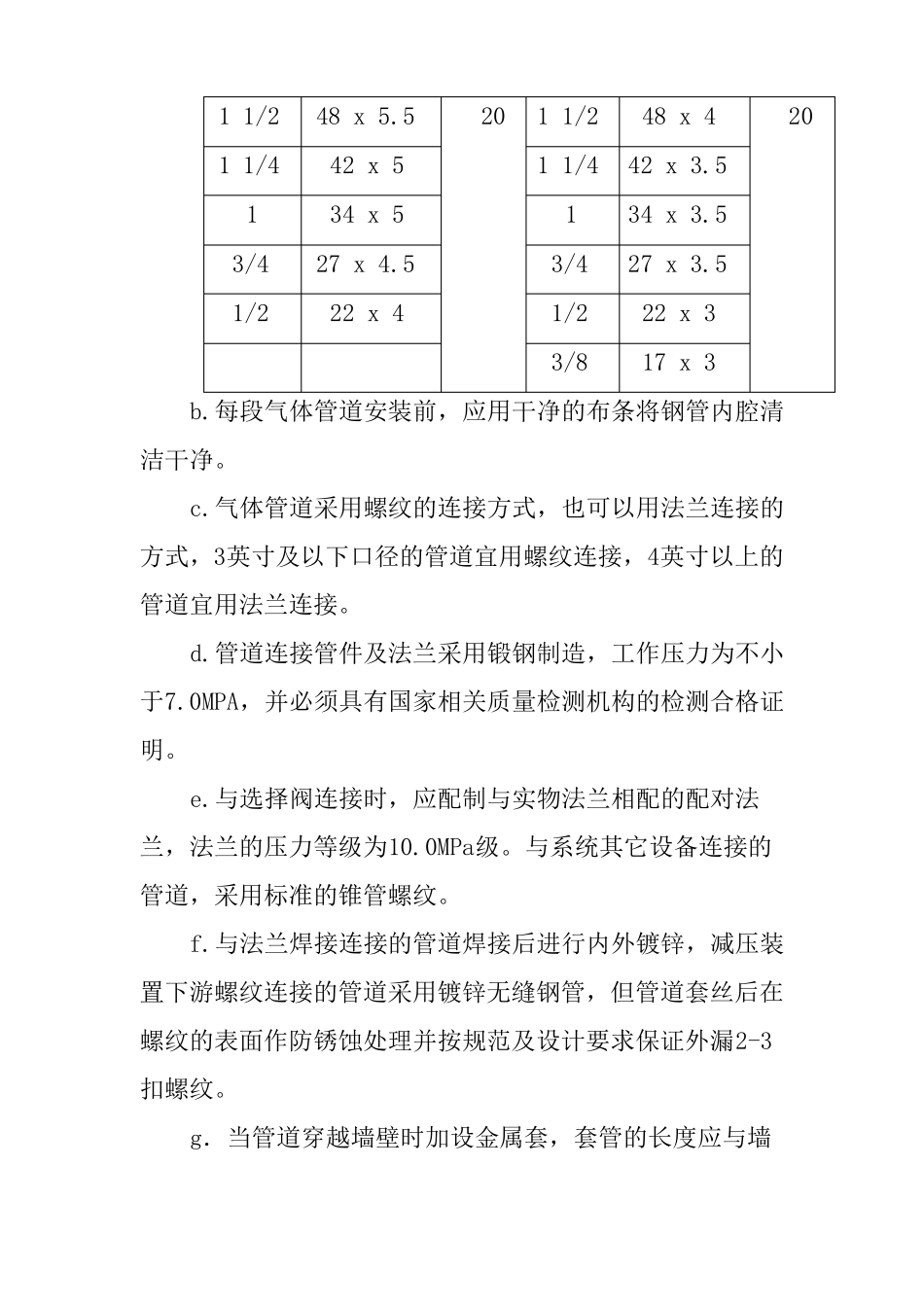

给排水及气体消防工程施工方法及技术要求1.施工前期必须具备条件灭火系统施工前应具备下列技术资料：设计施工图、设计说明书、系统及其主要组件的使用说明书。灭火系统的施工应具备下列条件：防护区和钢瓶间设置条件与设计相符。系统钢瓶组、控制盘、选择阀、启动装置、单向阀、减压装置、喷嘴等组件及主要材料齐全，其品种、规格、型号符合设计要求。系统所需的预埋件和孔洞符合设计要求。系统安装依据《气体灭火系统施工及验收规范》（GB50263-97）2．管道支吊架制作安装（1）位置应正确，埋设应平整牢固。与管道接触应紧密，固定应牢靠。固定在建筑结构上的管道支吊架，不得影响结构安全。（2）气体输送管道采用龙门架（角钢或槽钢）固定在结构上，公称直径大于或等于50mm的主干管道，垂直方向和水平方向至少应各安装一个防晃支架。当穿过建筑物楼层时，每层应设一个防晃支架。当水平管道改变方向时，应设防晃支架。支、吊架之间的最大间距应符合下表规定管道直径（in.）最大间距（m）3/1/3/8241111/41/22.42.723.421/23.533.744.31.1.1.2.2581（3）管道末端喷嘴处应采用支架固定，支架与喷嘴间的管道长度不应大于300mm。3．管网系统安装（1）选择阀下游管网安装a.气体输送管道采用标准GB8163－99的冷拔或热轧无缝钢管，并必须出具产品合格证明，内容包括强度参数及成份检验结果等，管子的规格及壁厚见表一。表一选择上游管道（含集流管）（工作压力17.2Mpa）管径（in.）43外径与壁厚114X9选择阀下游管道（工作压力7MPa）管径钢号（in.）43外径与壁厚钢号114x789x689x7.521/276x6.5260x621/276x5.5260x511/248x5.52011/248x42011/413/41/242x534x527x4.522x411/442x3.5134x3.53/427x3.51/23/822x317x3b.每段气体管道安装前，应用干净的布条将钢管内腔清洁干净。c.气体管道采用螺纹的连接方式，也可以用法兰连接的方式，3英寸及以下口径的管道宜用螺纹连接，4英寸以上的管道宜用法兰连接。d.管道连接管件及法兰采用锻钢制造，工作压力为不小于7.0MPA，并必须具有国家相关质量检测机构的检测合格证明。e.与选择阀连接时，应配制与实物法兰相配的配对法兰，法兰的压力等级为10.0MPa级。与系统其它设备连接的管道，采用标准的锥管螺纹。f.与法兰焊接连接的管道焊接后进行内外镀锌，减压装置下游螺纹连接的管道采用镀锌无缝钢管，但管道套丝后在螺纹的表面作防锈蚀处理并按规范及设计要求保证外漏2-3扣螺纹。g．当管道穿越墙壁时加设金属套，套管的长度应与墙壁的厚度相等，管道与套管间的空隙采用柔性不燃烧材料填塞密实，两侧加装阻火圈再用防火胶封边。h.管道应采用合适的支架或吊架固定在结构上，支、吊架之间的最大间距如表二：表二管道直径（in.）最大间距（m）3/1/3/82411123.421/23.533.744.31/41/22.42.71.1.1.2.2581i．释放喷嘴的安装喷嘴安装前，必须核对其型号、规格和喷孔方向应与设计相符，并进行外表质量检查。安装在吊顶下的不带装饰罩的喷嘴，其连接管管端螺纹不应露出吊顶；安装在吊顶下的带装饰罩的喷嘴，其装饰罩应紧贴吊顶。吊顶下的喷嘴都应安装喷嘴挡流罩，以控制药剂的喷射方向，防止损坏吊顶或其他易损的灯具。（2）气体钢瓶的安装钢瓶的安装应严格按系统安装手册中的要求进行。安装前应核对钢瓶的型号规格、充装压力与设计相符，钢瓶的操作面距墙或操作面之间的距离不宜小于1.0ｍ。钢瓶上的压力表应朝向操作面，安装高度和方向应一致。钢瓶的支、框架应固定牢靠，且应采取防腐处理措施。钢瓶正面应标明设计规定的灭火剂名称和贮存容器的编号。钢瓶的位置数量应与图纸相符。（3）电磁阀启动器（启动装置）安装a．电磁阀应安装在指定的启动钢瓶瓶头阀上。b．防护区的启动钢瓶上的电磁阀接入RP-1002E控制盘的1个释放回路上。c．在系统交付使用前，电磁阀应与释放回路断开。（4）紧急机械启动器的安装a．紧急机械启动器安装在指定的主动钢瓶的瓶头阀上和选择阀上，在应急操作时，所需的拉力应不超过150N和移动距离不大于300mm；b．在系统交付使用前，紧急机械启动器不得安装在钢瓶上。（5）启动钢瓶安装a．启动钢瓶组的操作面距离墙或操作面之间的距离不宜小于...
