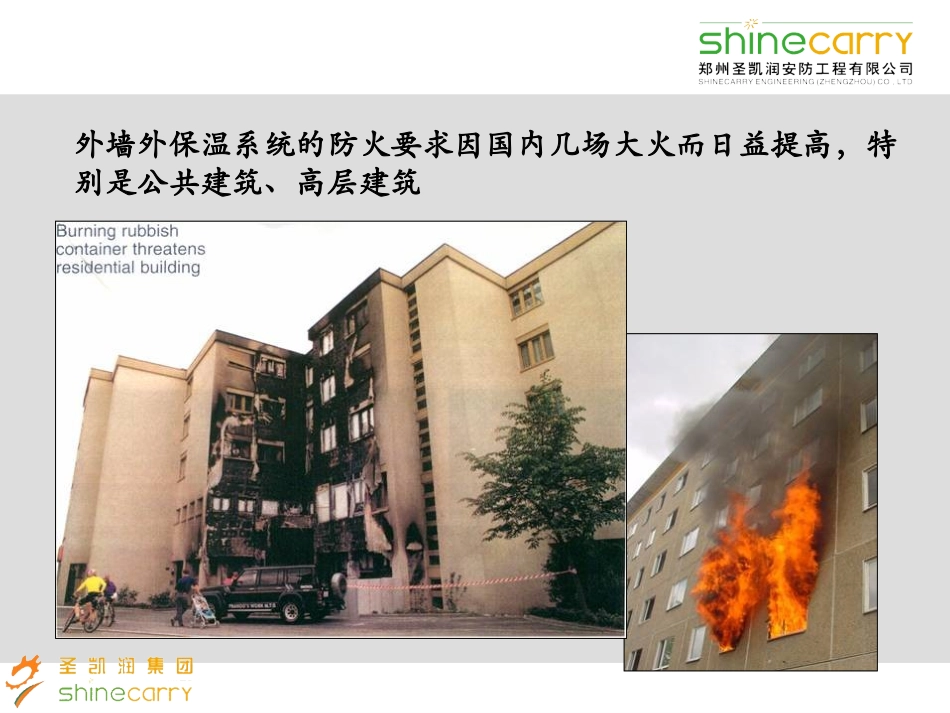

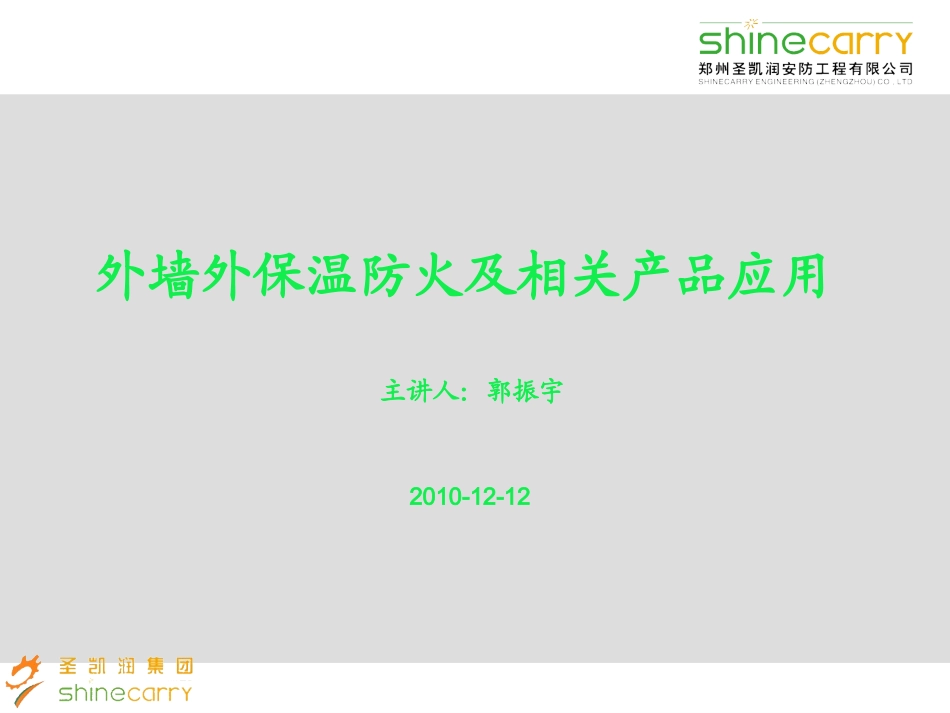

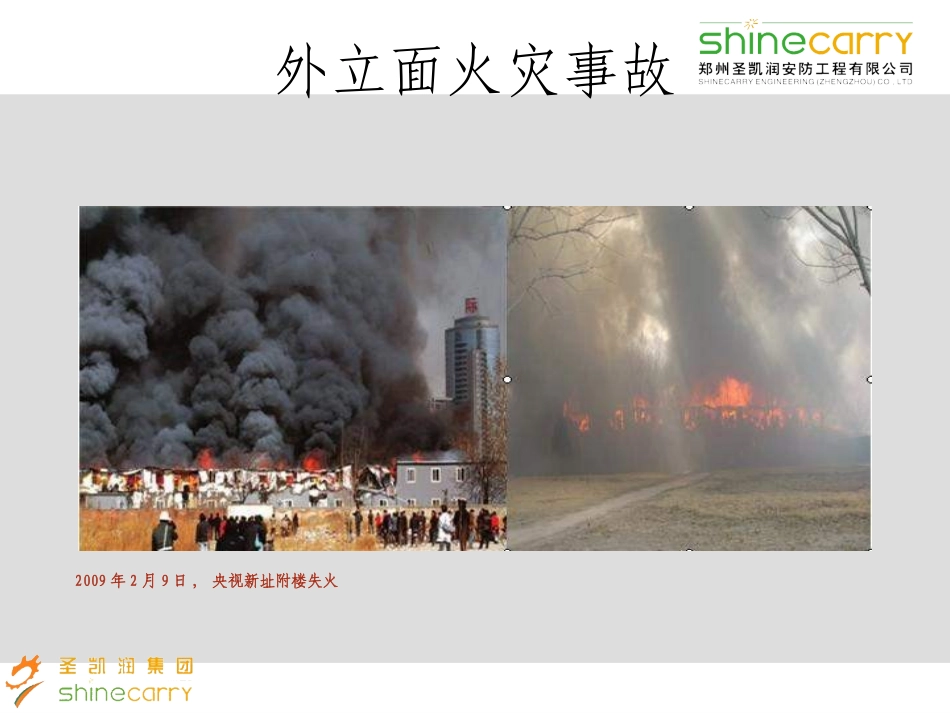

外墙外保温防火及相关产品应用主讲人：郭振宇2010-12-12外墙外保温系统的防火要求因国内几场大火而日益提高，特别是公共建筑、高层建筑外立面火灾事故2009年2月9日,央视新址附楼失火外立面火灾事故2009年3月16日,中央美术学院外立面火灾事故2009年4月6日,中国科学技术馆新馆外立面火灾事故2009年4月19日,南京中环国际广场外立面火灾事故2009年7月27日,济南市奥体中心2009.9.25公安部、建设部联合发布外保温防火暂行规定适用范围：适用范围：民用建筑民用建筑分类：民用建筑分类：住宅建筑非幕墙式建筑其它民用建筑幕墙建筑金属夹心板临时建筑<24m≥24m,<60m≥60m,<100m≥100m<24m≥24m,<50m≥50m<24m≥24m防火要求与建筑类型、建筑高度有关防火要求与建筑类型、建筑高度有关幕墙建筑要求最高“其它民用建筑”（公共建筑）要求高于住宅建筑同类建筑高度越高，要求越高外保温材料鼓励使用外保温材料鼓励使用AA级，不能低于级，不能低于B2B2级级墙体部分（外墙外保温）的防火要求墙体部分（外墙外保温）的防火要求建筑类型建筑高度保温材料防火等级防火隔离带住宅建筑≥100mA-≥60m,<100m不低于B2（B2、B1、A都可以）采用B2级时，每层一道（采用B1级时不需设）≥24m,<60m不低于B2（B2、B1、A都可以）采用B2级时，每两层一道（采用B1级时不需设）<24m不低于B2（B2、B1、A都可以）采用B2级时，每三层一道（采用B1级时不需设、三层式别墅不需设）其它民用建筑（指公共建筑）≥50mA-≥24m,<50mA或B1采用B1级时，每两层一道<24m不低于B2（B2、B1、A都可以）采用B2级时，每层一道（采用B1级时不需设）幕墙建筑≥24mA-<24mA或B1采用B1级时，每层一道金属夹心板临时建筑-A或B1-防火隔离带做法要求防火隔离带做法要求这些合适的保温材料国内的供应量如何？能满足工程量需求吗？它们的具体技术性能要求是什么？系统构造及组成材料的要求又是什么？相应的工法？相应的验收要求及验收方法？建筑材料防火等级（GB8624-1997《建筑材料燃烧性能分级方法》）外保温材料A不燃无机保温砂浆玻璃棉泡沫玻璃板泡沫陶瓷板加气混凝土板岩棉板（条）B1阻燃胶粉聚苯颗粒保温砂浆PU酚醛树脂板黑EPS板B1级白EPS板B2可燃B2级白EPS板XPS板B3易燃-不同防火等级的外保温材料不同防火等级的外保温材料无机保温砂浆（玻化微珠）无机保温砂浆（玻化微珠）保温砂浆的共同缺点：导热系数大、涂抹厚度有限制、收缩大，吸水率大，易裂优点：便宜，墙体无需抹灰找平玻璃棉玻璃棉没有强度，薄抹灰系统不能用按目前公安部规定，幕墙保温需做防护层，故幕墙系统也无法用虽为A级材料，但熔点低，650-680℃，在欧洲不能用于防火隔离带价格贵AA级保温材料比较级保温材料比较发泡玻璃板发泡玻璃板强度低，在国外有一些应用，但系统安全性表现不好（保温层在靠近砂浆的地方呈竖向剪切破坏而发生掉落）价格贵泡沫陶瓷板泡沫陶瓷板全新产品，产品本身还没定型均在研制中，更别说用于外保温加气混凝土板加气混凝土板导热系数大，0.10左右，系统实践应用情况尚不可考。岩棉产品特性•无机不燃•不释放有毒气体•耐温超过1000°C•抗高温收缩能力强•保温效果优越，导热系数0.040•夏天还能隔热•透汽性特别优越•隔音•体积稳定不变形Polystyrol80%岩棉18%other2%岩棉外保温系统在德国与欧洲的应用岩棉在外保温中的应用领域薄抹灰系统幕墙系统EPS薄抹灰系统的防火隔断300200300B1B1级保温材料比较级保温材料比较胶粉聚苯颗粒保温砂浆胶粉聚苯颗粒保温砂浆保温砂浆的共同缺点：导热系数大、抹不厚，干缩大、吸水大、易开裂国外属淘汰产品PUPU（（RUR)RUR)PU板体积不稳定，系统易开裂。表面起粉，粘结力小，加上板体变形大，造成系统安全性也较差现场喷涂的泡体质量受环境温湿度等因素影响难以掌控，且同样有后缩变形的现象，需分遍喷涂表面不平整，用保温砂浆找平，材料相容性有问题，易开裂只有PUR能达到B1级，PIR只能B2级，但两者不作测试无法查辨国外该种材料没有在外保温上的应用PU、岩棉、EPS“混合外保温系统”耐候性测试结果：岩棉、EPS区域无异常，而PU在厚度与长度上均出现明显收...
