嵌入式开发常用元器件基础知识VIP免费

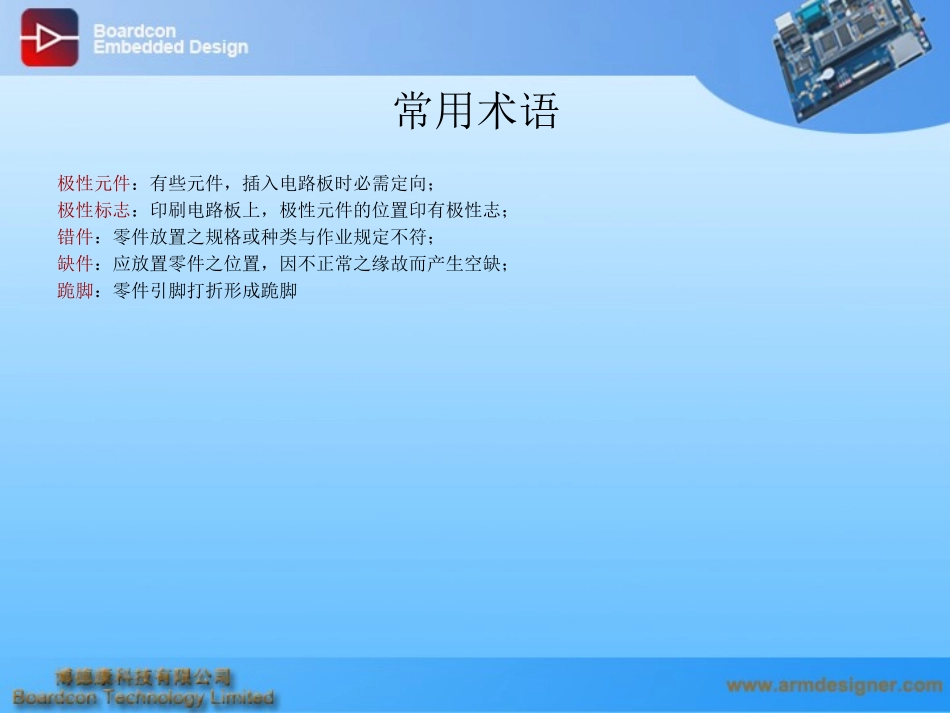

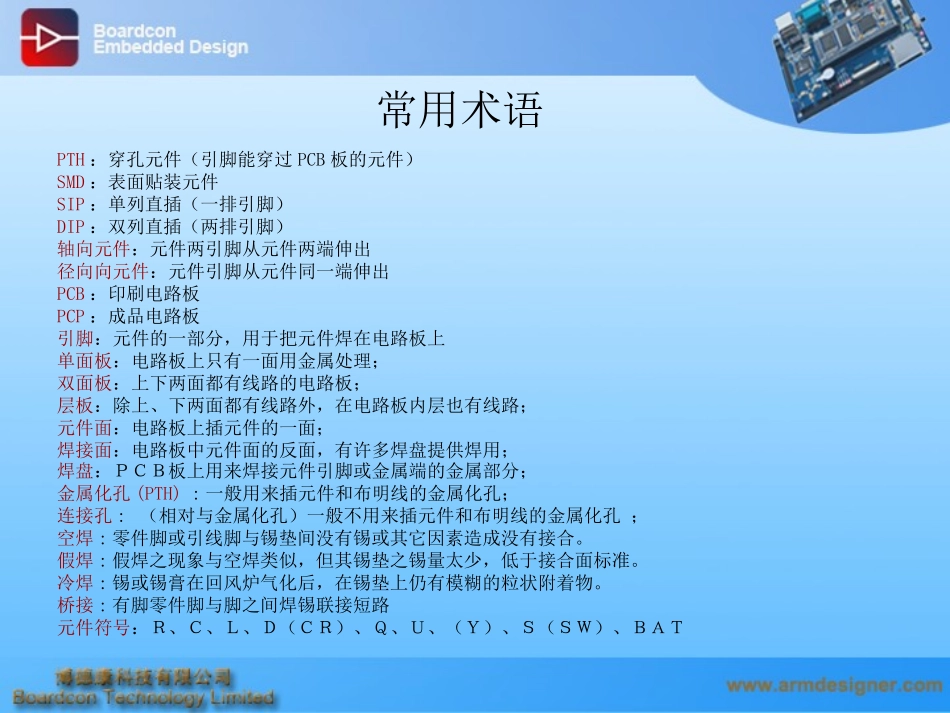

嵌入式开发常用元器件基础知识www.armdesigner.comPTH：穿孔元件（引脚能穿过PCB板的元件）SMD：表面贴装元件SIP：单列直插（一排引脚）DIP：双列直插（两排引脚）轴向元件：元件两引脚从元件两端伸出径向向元件：元件引脚从元件同一端伸出PCB：印刷电路板PCP：成品电路板引脚：元件的一部分，用于把元件焊在电路板上单面板：电路板上只有一面用金属处理；双面板：上下两面都有线路的电路板；层板：除上、下两面都有线路外，在电路板内层也有线路；元件面：电路板上插元件的一面；焊接面：电路板中元件面的反面，有许多焊盘提供焊用；焊盘：ＰＣＢ板上用来焊接元件引脚或金属端的金属部分；金属化孔(PTH):一般用来插元件和布明线的金属化孔；连接孔:（相对与金属化孔）一般不用来插元件和布明线的金属化孔；空焊:零件脚或引线脚与锡垫间没有锡或其它因素造成没有接合。假焊:假焊之现象与空焊类似，但其锡垫之锡量太少，低于接合面标准。冷焊:锡或锡膏在回风炉气化后，在锡垫上仍有模糊的粒状附着物。桥接:有脚零件脚与脚之间焊锡联接短路元件符号：Ｒ、Ｃ、Ｌ、Ｄ（ＣＲ）、Ｑ、Ｕ、（Ｙ）、Ｓ（ＳＷ）、ＢＡＴ常用术语常用术语极性元件：有些元件，插入电路板时必需定向；极性标志：印刷电路板上，极性元件的位置印有极性志；错件：零件放置之规格或种类与作业规定不符；缺件：应放置零件之位置，因不正常之缘故而产生空缺；跪脚：零件引脚打折形成跪脚主要内容：一、电阻二、电容三、电感四、二极管五、电晶体六、晶振七、IC八、其它常用元器件九、元件尺寸公英制换算十、元件方向识别十一、元件包装方式十二、常用工具、仪表PCB板上字母标志元件名称特性极性or方向计量单位功能R(RN/RP)电阻有色环有SIP/DIP/SMD封装SIP/DIP有方向欧姆Ω/KΩ/MΩ限制电流C电容色彩明亮、标有DC/VDC/pF/uF等部分有法拉pF/nF/uF存储电荷，阻直流、通交流L电感单线圈无亨利uH/mH存储磁场能量,阻直流,通交流T变压器两个或以上线圈有匝比数调节交流电的电压与电流D或CR二极管小玻璃体，一条色环标记为1Nxxx/LED有允许电流单向流动Q三极管三只引脚，通常标记为2Nxxx/DIP/SOT有放大倍数用作放大器或开关U集成电路IC有多种电路的集合X或Y晶振crystal金属体有赫兹（Hz）产生振荡频率F保险丝fuse无安培（A）电路过载保护S或SW开关switch有触发式、按键式及旋转式，通常为DIP有触点数通断电路J或P连接器有引脚数连接电路板B或BJT电池正负极，电压有伏特（安培）提供直流电流基本电子元件特性一览表一、电阻电阻在电路中的作用：降低电压，分配电流，限制电流，分配电压，与电容和电感可组成具有某种功能的电路。电阻用字母（R）表示，单位为欧姆(ohm，Ω)，没有极性。1.普通电阻(R)规格1inch=25.4mm公制表示法1206080506030402英制表示法3216212516081005规格含义：指零件的长度与宽度，如0603规格颜色因制造商不同而有黑底白字、绿底白字、蓝底黑（白）字等；背面皆为白色，作业时必须数字面朝上。电阻又分为一般电阻与精密电阻两类，其主要区别为零件误差值及零件表面之表示码位元数不同。一般电阻:误差值为±5%；其表示码为三码，前两位为有效值，后一位倍率10n。例:512=51×102=5.1KΩ精密电阻:误差值为±1%；其表示码为四码例:1502标志为0或000的电阻器，实际是跳线，阻值为0Ω2.排阻(RN)排阻用字母（RN）表示，没有极性。接点数有多种，最常见为8PIN及10PIN两种。料盘上8PIN表示4R，10PIN表示8R。阻值同一般电阻一样，以数字表示。贴片时数字面必须朝上。接点间不可以短路。二、电容电容用字母（F）表示，单位为法拉(F)，积层电容没有极性。1法拉（F）＝106微法（uF)＝109纳法（nF）=1012皮法（PF）片式电容一般用三位数字表示元件的标称值。从左到右前二位表示有效数，第三位为零的个数。当第三位为9时，表示10的负1次方。如479表示4.7pF,104表示0.1uF。数码法标注不带单位时一律是pF。规格1inch=25.4mm英制表示法1206080506030402公制表示法3216212516081005厚度不固定，同一电容值，可能因制造厂商不同而有厚、薄之分。料盘上标有耐压值。通常作业时不特别强调积层电容的耐压，但客户有特别要求限有...
