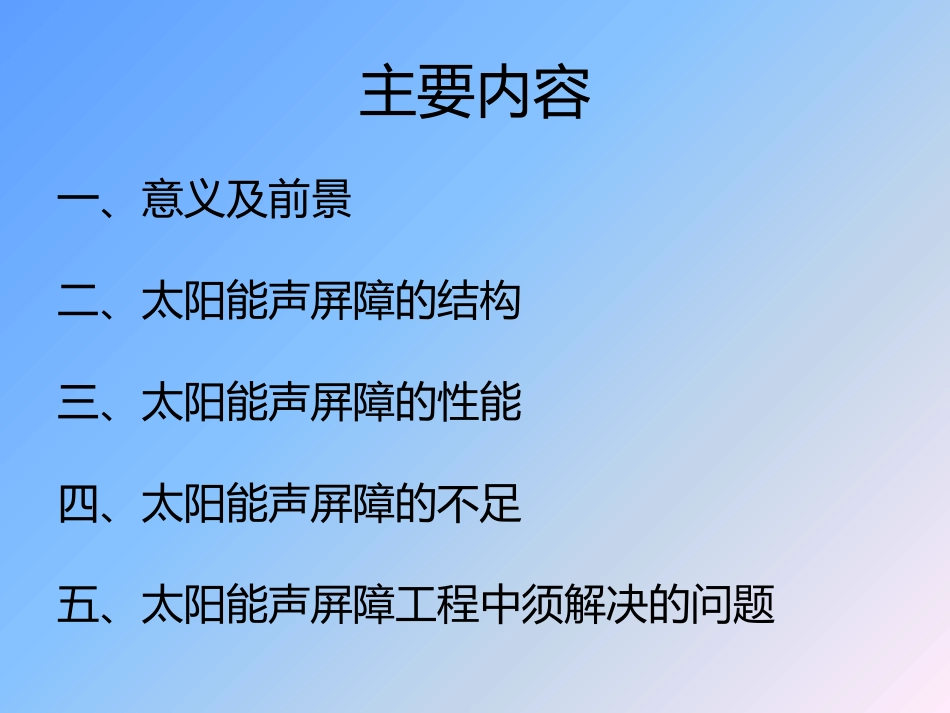

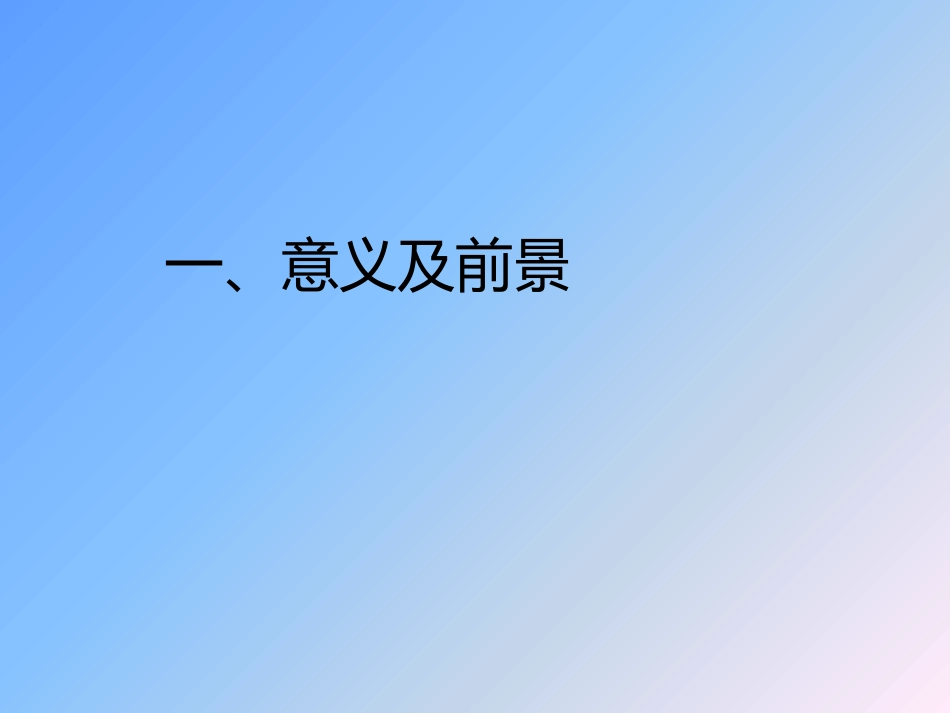

太阳能声屏障的探讨晶澳（扬州）太阳能光伏工程有限公司何永芬主要内容一、意义及前景二、太阳能声屏障的结构三、太阳能声屏障的性能四、太阳能声屏障的不足五、太阳能声屏障工程中须解决的问题一、意义及前景探讨的意义◆最近，国家电网公司下发了关于分布式光伏发电并网的【2012】1560号文件。文件明确，对于分布式光伏发电并网项目接入电网，将减免包括调试、检测等在内的服务费用。同时，满足上述条件的光伏电站接入电网的投资将由国家电网负责，即也免去接入费。◆分布式光伏发电是指位于用户附近，所发电能就地利用，以10千伏及以下电压等级接入电网，且单个并网点总装机容量不超过6兆瓦的光伏发电项目。随着对分布式光伏发电免调试费、免检测费、免接入费政策的实施，分布式光伏电站的发展势必成为当前国际光伏“双反”严峻形式下的一个新亮点。在此背景下，如何在寸土寸金的城市中开发利用太阳能光伏也将成为热门课题。太阳能光伏在城市中的运用由于受土地资源的限制，目前的运用领域集中在建筑物的光伏并网或离网电站、光伏幕墙工程、太阳能路灯系统等。屋面或地面分布式并网电站晶澳扬州基地8#厂房屋顶（600KWp）晶澳扬州研发中心幕墙工程(10KWp)晶澳奉贤基地暴晒场（20KWp）晶澳奉贤基地双轴跟踪系统（10KWp）华网屋顶双轴系统华网屋顶项目外环隧道百叶窗式组件欧贝黎1.73MWp金太阳项目晶澳邢台基地金太阳项目（2MWp）晶澳合肥基地金太阳项目（1.4MWp）太阳能路灯系统常用太阳能方式的局限性◆建筑物屋面分布式光伏并网电站：需要未遮荫的屋顶面积做安装面，多数房屋屋顶有排风机或者冷却塔等占据了有效面积，限制了屋顶太阳能光伏的容量，另外不少大型厂房屋面采用的是不上人的彩钢瓦，不采用加固方式就达不到安装光伏电站的屋面荷载要求，采用加固则极大地增加了电站成本；◆光伏幕墙工程：由于幕墙建筑物相对有限，且幕墙可安装面积一般都较小，光伏系统的容量不会很大，加上系统成本较高，发电量也较常规安装组件低，因此目前光伏幕墙项目还是以景观、展示作用为主；◆太阳能路灯系统：需要配备蓄电设备，因此安装成本和维护成本都大大提高，同时废弃的蓄电池也增加了二次环境污染的风险。太阳能声屏障研究的意义◆太阳能声屏障的研究就是充分利用城市公路或城际铁路两旁安装声屏障的空间，而不需要单独的空间◆为在城市中发展分布式光伏电站提供一个新思路◆为城市道路两边的居民营造一个好的生态环境◆为道路两边的用电设施提供电源市场前景◆公路：据2012年全国交通运输工作会议报告：截至2011年底我国高速公里总里程达8.5万公里。据上海公路网查询，在上海行政管辖区域内，高速公路有830.5公里，省道有842.3公里，过境国道235公里，再加上市区环线有136.7公里，共有超2000公里的发展空间。◆铁路：城际高铁是指人口稠密的都市圈规划或修建的高速铁路客运专线系统。目前有京津城际、沪宁城际、京沪高铁、武广高铁、郑西高铁、沪杭高铁、杭甬高铁、甬温城际、福厦城际、广珠城际、长吉城际、胶济城际、昌九城际等，约有5000公里。二、太阳能声屏障的结构常规声屏障按外形分类◆直立型◆半封闭型◆全封闭型常规声屏障(直立型)半封闭型全封闭型常规声屏障按声学分类◆纯隔声的反射型声屏障◆复合型声屏障：采用上下吸声，中间隔声相结合。吸声材料有：离心玻璃棉、泡沫陶瓷吸声材料、水泥基复合吸声材料等常规声屏障结构常规太阳能组件结构常规组件结构带边框的常规组件双玻组件常规太阳能组件材料及性能常规声屏障和常规组件的结合方式◆用双玻太阳能组件直接替代常规声屏障中安全复合玻璃◆用常规太阳能电池板来替代常规声屏障的背面镀锌板材太阳能声屏障产品设计思路•目前上海现有声屏障在道路沿线的方向上的跨距有1米、1.5米、2米、2.5米四种，高度上基本是2米，因此可以将太阳能声屏障组件的规格尺寸设计为长×宽为1×1米和1.5×1米两种，这样可以两两组合满足现有声屏障的新建或改建工程。•太阳能声屏障的外观尺寸按2.5×1米的模数制作，因此受光面由1块长宽为1×1米和1块长宽为1.5×1米的太阳能电池板组合而成，面向车道的消声面则由消声材料制成长宽为2.5...
