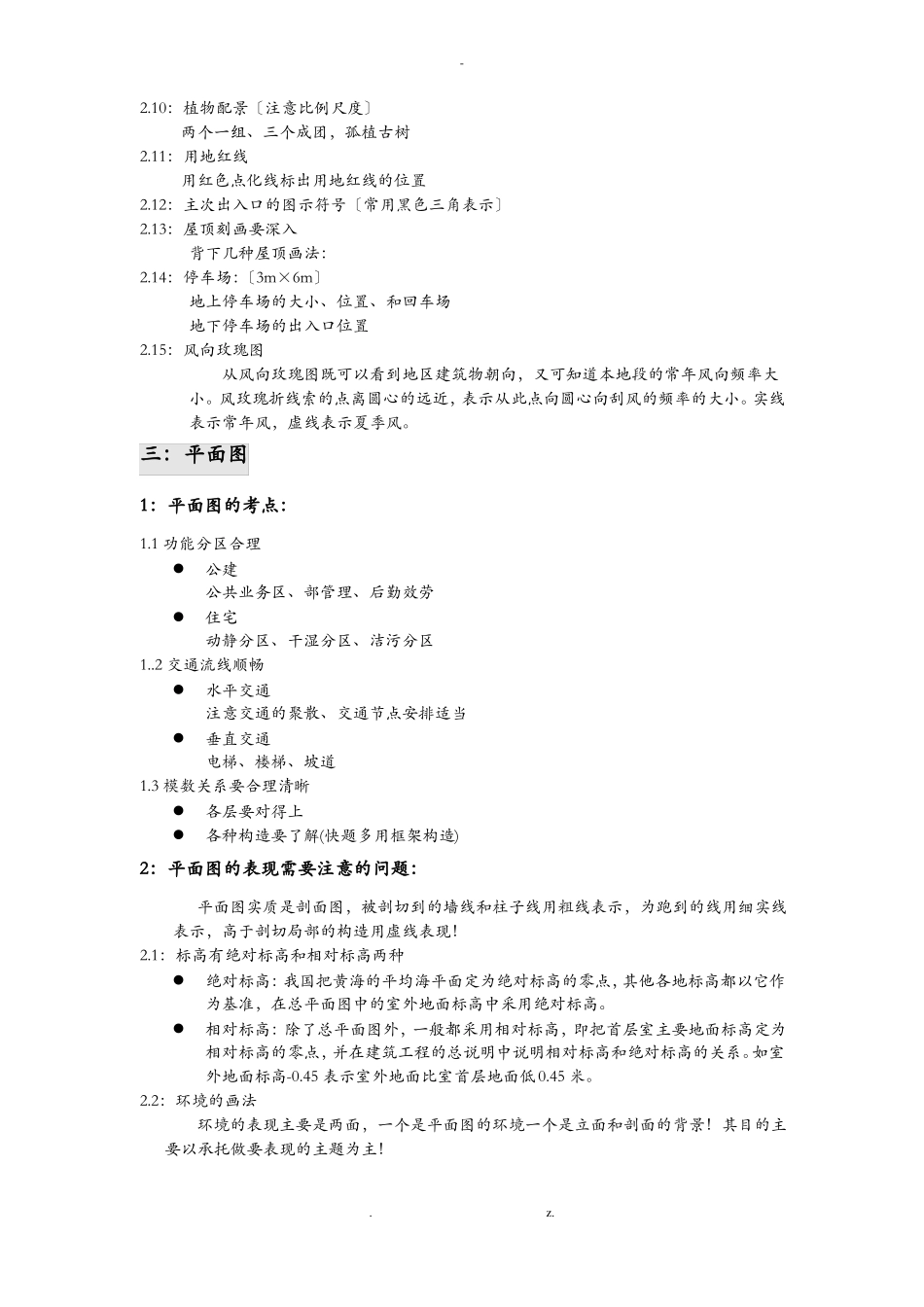

-建筑快题绘图技法--------史上最全面的快题绘图总结〔大禹手绘培训奉献〕------此版本未附详图〔详图版只针对大禹学员复印使用〕此资料主要针对快题中的总平图、平面图、立面图、剖面图的绘图技法和常见错误进展综合总结，旨在帮助快题初学者快速掌握和提高快题技能，让学员在短期掌握快图的绘图要点！一：推荐书籍："快速建筑设计100例"第三版黎志涛科学技术"**大学建筑快题80例"荆子洋科学技术"华南理工建筑快题设计50例"振宇，林晓东科学技术"快速建筑设计考试指导"军、晓景贺二：总平图1：总平面图的考点：总图考的是一个考生对建筑用地的整体处理能力，表现在图纸上就是黎志涛教师书上说的"图底关系〞，"图〞是"建筑〞，底是指"广场用地〞与"绿化用地〞，所以一个好的总图一定要处理好建筑与基地之间的有机结合！2：总平面图的表现需要注意的问题：对基地环境和基地外环境表达要清晰〔绿化、交通、地形、水文特征等对设计有影响的场地因素都必须〕,这样更具有位置说服力！2.1：指北针标在图的左下角或者右下角，采用最简练和熟练的画法！2.2：比例尺常用比例1:5002.3：文字标注〔各功能区标注、广场、停车场、用地红线、道路红线、后勤入口、主入口、自行车停车场、古树、遗址保护、河流等〕2.4：阴影表现根据不同高度标示出投影的长短，根据不同的形状画出具体的投影轮廓。2.5：交通系统〔主次出入口、车行、人行、车库入口、自行车停车场、汽车停车场、城市道路以及人行道〕2.6：等高线等高线是用来说明地形特征的，等高线一般要比建筑线弱，所以用虚线表示较好2.7：建筑外轮廓线要加粗〔同立面图一样〕女儿墙外线用加粗实线，线用细实线2.8：地面铺装要有细节2.9：建筑层数层数标注有阿拉伯数字标注和圆点标注.z.-2.10：植物配景〔注意比例尺度〕两个一组、三个成团，孤植古树2.11：用地红线用红色点化线标出用地红线的位置2.12：主次出入口的图示符号〔常用黑色三角表示〕2.13：屋顶刻画要深入背下几种屋顶画法：2.14：停车场：〔3m×6m〕地上停车场的大小、位置、和回车场地下停车场的出入口位置2.15：风向玫瑰图从风向玫瑰图既可以看到地区建筑物朝向，又可知道本地段的常年风向频率大小。风玫瑰折线索的点离圆心的远近，表示从此点向圆心向刮风的频率的大小。实线表示常年风，虚线表示夏季风。三：平面图1：平面图的考点：1.1功能分区合理公建公共业务区、部管理、后勤效劳住宅动静分区、干湿分区、洁污分区1..2交通流线顺畅水平交通注意交通的聚散、交通节点安排适当垂直交通电梯、楼梯、坡道1.3模数关系要合理清晰各层要对得上各种构造要了解(快题多用框架构造)2：平面图的表现需要注意的问题：平面图实质是剖面图，被剖切到的墙线和柱子线用粗线表示，为跑到的线用细实线表示，高于剖切局部的构造用虚线表现！2.1：标高有绝对标高和相对标高两种绝对标高：我国把黄海的平均海平面定为绝对标高的零点，其他各地标高都以它作为基准，在总平面图中的室外地面标高中采用绝对标高。相对标高：除了总平面图外，一般都采用相对标高，即把首层室主要地面标高定为相对标高的零点，并在建筑工程的总说明中说明相对标高和绝对标高的关系。如室外地面标高-0.45表示室外地面比室首层地面低0.45米。2.2：环境的画法环境的表现主要是两面，一个是平面图的环境一个是立面和剖面的背景！其目的主要以承托做要表现的主题为主！.z.-要尽可能的让背景统一，起到承托作用为标准，不要凌乱和要整体，不要细节要概括！2.3：指北针指北针要标注在总平图里面，如果首层平面和总平面不是平行摆放也可另行标注指北针，〔或者是两图纸也可以在各平面图中另行标注〕2.4：图种和比例尺图种和比例尺在快题中一定不要忘记，按照任务书要求和自己的习惯式去写就可以。〔关键是不要忘记〕2.5：剖切符号剖面图的剖切符号应由剖切位置线及投射向线组成。均应以粗实线绘制。剖切位置线的长度宜为6~10mm；投射向线应垂直于剖切位置线，长度应短于剖切位置线，宜为4~6mm。剖切符号的编号宜采用阿拉伯数字或者用大写字母，以便给剖面图标注名称例如"1-1剖面图〞、"A-A剖面图〞。2.6...
