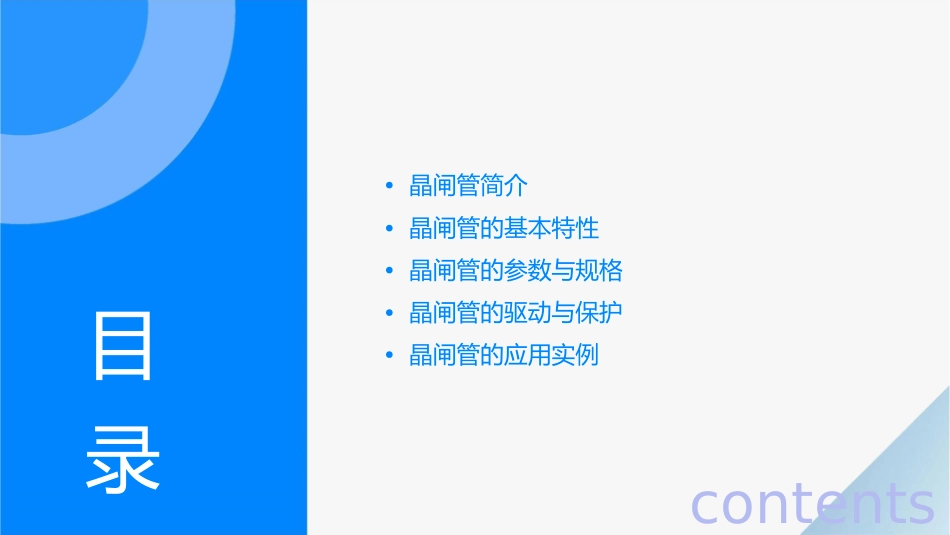

晶管的基本特性通用•晶闸管简介•晶闸管的基本特性•晶闸管的参数与规格•晶闸管的驱动与保护•晶闸管的应用实例目录contents晶管介01晶闸管的定义与结构晶闸管（Thyristor）也称为可控硅（SiliconControlledRectifier,SCR），是一种具有三个PN结的四层半导体器件，通常由硅半导体材料制成。晶闸管的结构包括P1、N1、P2、N2四个半导体层和相应的金属电极。晶闸管的种类与特点01按照关断、导通和阻断能力，晶闸管可分为普通晶闸管、双向晶闸管、逆导晶闸管、快速晶闸管等。02晶闸管具有体积小、重量轻、耐压高、开关速度快、效率高、发热少等特点，广泛应用于电力控制和保护、工业自动化等领域。晶闸管的应用领域01020304电力控制工业自动化电子设备交通运输用于电力系统的稳定控制、功率因数校正、静止无功补偿等。在变频器、电机控制、电力电子等领域有着广泛的应用。用于各种电子设备的电源开关、高频加热、脉冲调制等。用于电气机车、电动汽车、轨道交通的牵引供电系统等。晶管的基本特性02伏安特性晶闸管的伏安特性是指在电压作用下，通过晶闸管的电流与其电压之间的关系。晶闸管在正向电压下，电流会随着电压的增加而急剧增加，呈现半导体器件的特性。在反向电压下，晶闸管的电流非常小，几乎为零，呈现出二极管的特性。开关特性晶闸管的开关特性是指其在控制信号作用下，能够快速、准确地开通或关断电流的能力。当晶闸管导通时，其开关速度很快，几乎无延时；而关断时，其开关速度较慢，需要一段时间才能完成。晶闸管的开关特性是电力电子设备实现高频、高效、高功率密度的关键因素之一。触发特性晶闸管的触发特性是指其在控制信号作用下，能够被触发导通或关断的能力。晶闸管需要一定的触发电压和电流才能被触发导通或关断。触发脉冲的宽度和相位对晶闸管的触发导通和关断也有影响。温度特性晶闸管的温度特性是指在不同的温度环境下，其伏安特性、开关特性和触发特性所表现出的变化情况。随着温度的升高，晶闸管的阈值电压和正向压降会降低，正向电流会增大。随着温度的降低，晶闸管的阈值电压和正向压降会升高，正向电流会减小。晶管的参数格03电学参数开启电压断态电压晶闸管在正向电压达到某个阈值时，会从阻断状态转变为导通状态，这个电压称为开启电压。晶闸管在处于断路状态下的最大电压，其耐压值取决于晶闸管的额定电压。通态电流反向恢复时间晶闸管在导通状态下的电流，晶闸管从一个极性切换到另一其大小随电压和环境温度的变化而变化。个极性的过程中，需要一定的时间，这段时间称为反向恢复时间。热学参数最大结温晶闸管内部的PN结在运行过程中会产生热量，这个热量不能超过一定的限度，否则会影响晶闸管的性能和稳定性。最大壳温晶闸管的外壳温度在运行过程中也会升高，这个温度不能超过一定的限度，否则会影响晶闸管的性能和稳定性。机械参数封装形式晶闸管的封装形式有多种，常见的有螺栓式、平板式、塑封式等。机械强度晶闸管在受到外力的作用下，不能发生机械破损或变形。晶闸管规格与型号晶闸管的规格主要包括额定电压、额定电流、开关时间等参数。晶闸管的型号根据其规格和用途的不同而有所不同，常见的型号有普通晶闸管、双向晶闸管、逆导晶闸管等。晶管的保04晶闸管的驱动方式010203脉冲驱动相位控制驱动直接开通驱动通过施加脉冲信号来控制晶闸管的导通和关断，通常采用矩形波或三角形波。通过控制信号的相位来控制晶闸管的导通和关断，常用于交流调压、交流开关等应用。通过直接施加一个足够大的正向电压来瞬时开通晶闸管，通常用于大功率、高频率的应用场景。晶闸管的保护电路过电压保护过电流保护温度保护由于晶闸管承受过电压能力较弱，过电压会导致晶闸管损坏，因此需要加入过电压保护电路。当晶闸管承受的电流超过其额定值时，会导致晶闸管烧毁，因此需要加入过电流保护电路。由于晶闸管工作时会发热，因此需要对其温度进行监控，防止温度过高导致晶闸管损坏。晶闸管的故障诊断与处理短路故障当晶闸管短路时，会出现电流过大、电压为零等现象，此时需要立即停用并进行检查和维修。开路故障当晶闸管开路时，会出现无输出、无电流、无电压等现象...
