热线热膜式空气流量计课件VIP免费

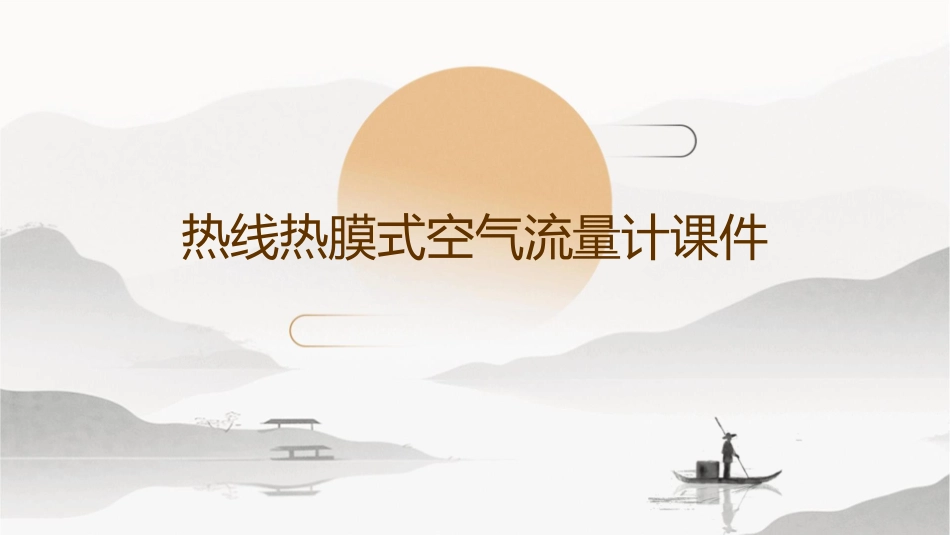

热线热膜式空气流量计课件_第1页
1/35

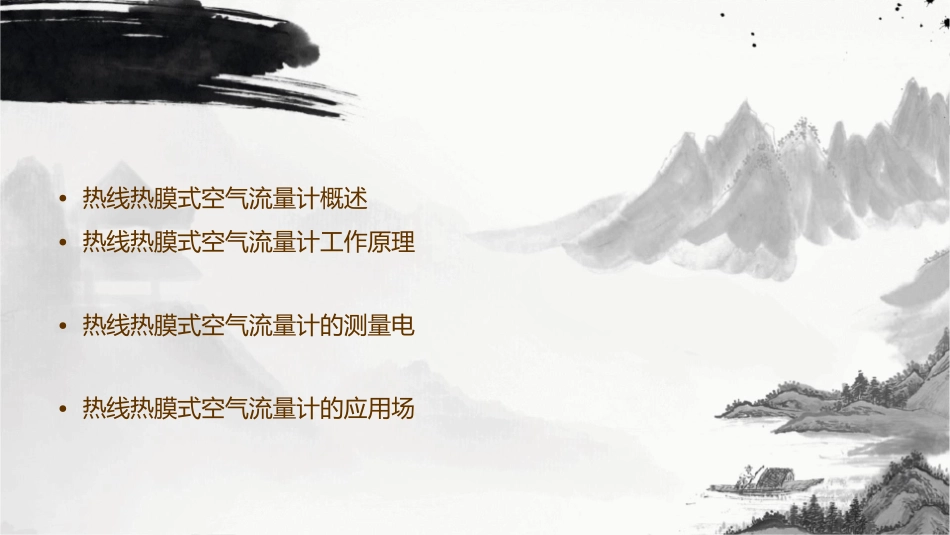

热线热膜式空气流量计课件_第2页
2/35

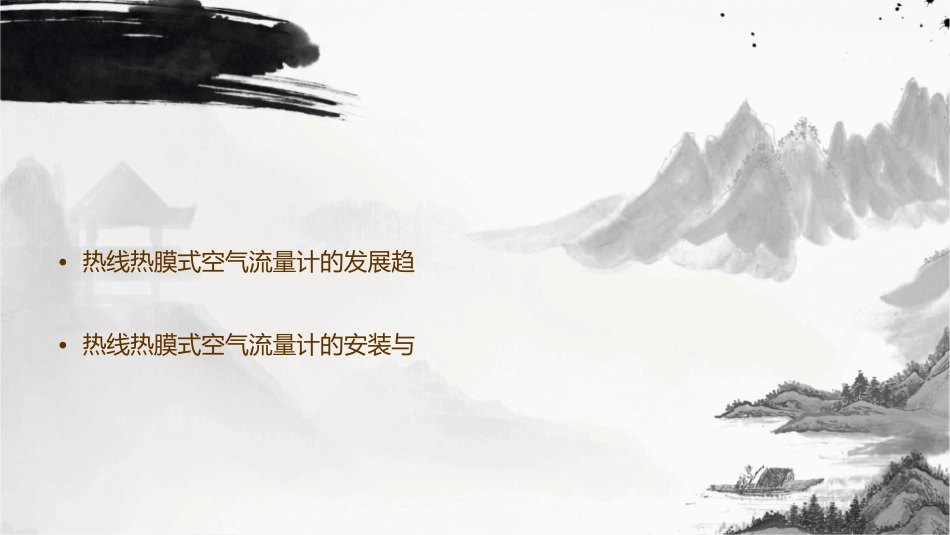

热线热膜式空气流量计课件_第3页
3/35
热线热膜式空气流量计课件•热线热膜式空气流量计概述•热线热膜式空气流量计工作原理•热线热膜式空气流量计的测量电•热线热膜式空气流量计的应用场•热线热膜式空气流量计的发展趋•热线热膜式空气流量计的安装与01热线热膜式空气流量计概述定义与工作原理定义热线热膜式空气流量计是一种测量气体流量的传感器,它通过测量热线(或热膜)的热量损失来测量气体流量。工作原理热线热膜式空气流量计基于热电偶效应,当气体流经热线(或热膜)时,气体将带走热量,使热线(或热膜)温度降低。通过测量热电偶电压的变化可以确定气体流量。结构与组成结构:热线热膜式空气流量计主要由热线(或热膜)、组成热电偶、信号处理电路和输出接口组成。1.热线(或热膜):热线是加热的金属丝,热膜是加热的金属膜。它们作为热源,加热后与流经的气体进行热交换。2.热电偶:热电偶是一种将温度变化转化为电信号的装置,它由两种不同材料的导体组成。当热线(或热膜)温度降低时,热电偶会产生电压变化。3.信号处理电路:信号处理电路将热电偶产生的电压变化转换为可读信号,通常为4-20mA或0-5V的模拟信号。4.输出接口:输出接口将信号输出到显示设备或控制系统。应用与优势应用:热线热膜式空气流量计广泛应用于工业自动化、优势环保、能源管理等领域,如空气净化器、空调系统、燃烧器等设备的控制和监测。1.高精度测量:热线热膜式空气流量计具有较高的测量精度和响应速度,能够满足大多数工业应用的需求。2.宽测量范围:热线热膜式空气流量计可测量多种气体介质,且测量范围较宽,适用于不同领域的应用。3.可靠稳定:热线热膜式空气流量计采用固体元件组成,不易损坏,具有较长的使用寿命和较高的可靠性。4.易于维护:热线热膜式空气流量计结构简单,安装方便,维护成本较低。02热线热膜式空气流量计工作原理及数学模型工作原理热线热膜式空气流量计是一种基于热动态平衡原理的流量测量仪表,它由热线传感器和热膜传感器组成。当空气流经热线传感器时,热线被冷却,导致热线电阻值发生变化,从而引起电压或电流的变化。这个变化信号被传递给控制系统进行处理,同时与热膜传感器的信号进行比较,以获得准确的空气流量测量值。数学模型热线热膜式空气流量计的数学模型通常包括以下方程式qv=C*(ΔT/R)^0.5其中:qv是空气流量(单位:m³/h),C是流量传感器的常数(单位:m³/h),ΔT是热线与环境温度之间的温差(单位:K),R是热线的电阻值(单位:Ω)。性能指标测量精度工作温度范围通常为±1%满量程,视具体型号而定。-40℃至125℃(视具体型号而定)。测量范围响应时间工作压力范围通常为30:1,视具体型号而定。通常为0.1秒以内,视具体型号而定。通常为0至250kPa(视具体型号而定)。03热线热膜式空气流量计的测量电路测量电路的组成信号处理电路:对电信号进行放大、滤波和数字化处理。恒流电源:为热线提供稳定的电流。热线热膜式空气流量计的测量电路主要由以下几个部分组成热线热膜传感器:感受空气流量,并将其转换为电信号。输出接口:将处理后的信号输出给控制系统或其他设备。测量电路的工作原理热线热膜传感器根据空气流速的变化,改变其温度和电阻值,从而改变其两端的电压差。恒流电源提供的电流保持恒定,因此电压差的变化直接反映了空气流速的变化。信号处理电路对电压差进行放大、滤波和数字化处理,将其转换为控制系统可以识别的标准信号。输出接口将处理后的信号输出给控制系统或其他设备,实现空气流量的测量和控制。测量电路的优缺点热线热膜式空气流量计的测量电路具有以下优点响应速度快:由于热线热膜传感器的体积小、热容量小,因此可以快速响应空气流量的变化。测量精度高:信号处理电路可以对电压差进行精确的放大、滤波和数字化处理,从而提高测量精度。测量电路的优缺点适用范围广:热线热膜式空气流量计可以测量多种气体的流量,并且具有宽泛的测量范围,适用于各种不同的应用场景。但是,热线热膜式空气流量计的测量电易受干扰:由于热线热膜传感器的阻值路也存在以下缺点变化与空气流速成非线性关系,因此易受其他因素的影响,如电源波动、气体温度和压力...
