外圆磨床精度验收标准VIP免费

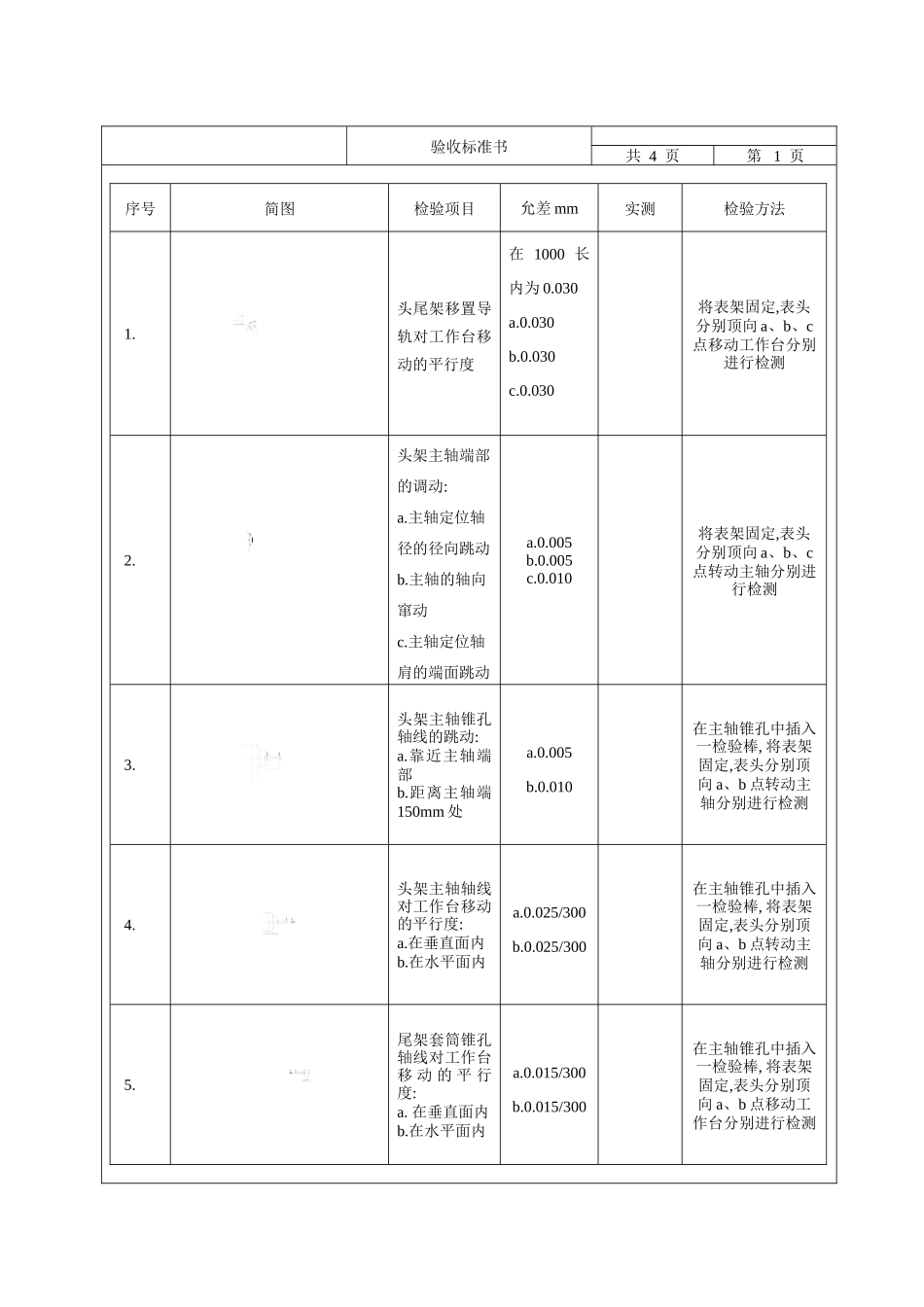

验收标准书共4页第1页序号简图检验项目允差mm实测检验方法1.头尾架移置导轨对工作台移动的平行度在1000长内为0.030a.0.030b.0.030c.0.030将表架固定,表头分别顶向a、b、c点移动工作台分别进行检测2.头架主轴端部的调动:a.主轴定位轴径的径向跳动b.主轴的轴向窜动c.主轴定位轴肩的端面跳动a.0.005b.0.005c.0.010将表架固定,表头分别顶向a、b、c点转动主轴分别进行检测3.头架主轴锥孔轴线的跳动:a.靠近主轴端部b.距离主轴端150mm处a.0.005b.0.010在主轴锥孔中插入一检验棒,将表架固定,表头分别顶向a、b点转动主轴分别进行检测4.头架主轴轴线对工作台移动的平行度:a.在垂直面内b.在水平面内a.0.025/300b.0.025/300在主轴锥孔中插入一检验棒,将表架固定,表头分别顶向a、b点转动主轴分别进行检测5.尾架套筒锥孔轴线对工作台移动的平行度:a.在垂直面内b.在水平面内a.0.015/300b.0.015/300在主轴锥孔中插入一检验棒,将表架固定,表头分别顶向a、b点移动工作台分别进行检测验收标准书共4页第2页序号简图检验项目允差mm实测检验方法6.头尾架顶尖中心线对工作台移动的平行度:a.在垂直面内b.在水平面内a.0.02/全长b.0.02/全长(只许尾架高)将表架固定,表头分别顶向a、b点移动工作台分别进行检测7.沙轮架主轴端部的跳动:a.主轴定心锥面的径向跳动b.主轴的轴向跳动a.0.005b.0.008将表架固定,表头分别顶向a、b点转动主轴分别进行检测8.沙轮架主轴轴线对对工作台移动的平行度a.在垂直面内b.在水平面内a.0.010/100b.0.010/100在沙轮架主轴定心锥面上装一检验套筒,将表架固定,表头分别顶向a、b点转动主轴分别进行检测9.沙轮架移动对工作台移动的垂直度0.02/200在工作台上放一专用检具，检具上放900角尺。调整角尺，使其一边与工作台移动平行。在沙轮架上固定表架，表头顶向角尺的另一边。移动沙轮架进行检测。10.沙轮架主轴轴线与头架主轴轴线的等高0.3在沙轮架主轴定心锥面上装一检验套筒,在头架主轴锥孔中插入一检验棒。将表架固定，头分别顶向a、b点转动表架分别进行检测验收标准书共4页第3页序号简图检验项目允差mm实测检验方法11.沙轮架快速引进重复定位精度0．002将表架固定,表头顶向沙轮架壳体，连续进行进行六次检测工作精度序号简图和试件尺寸检验项目允差mm实测检验方法P1a.圆度b.圆柱度最大磨削长度用千分尺检测≤750＞7500.0030.005b试件长度l1600.003最大磨削长度Ld≤320160163200.005＞320～75032032材料；钢，不淬火P2圆度工件直径d用千分尺检测≤100＞1000．0050．007最大磨削长度Ld≤15000．5d40～100＞1500320100～400材料；钢，不淬火验收标准书共4页第4页验收确认：模具工段签名年月日质检部签名年月日接收单位签名年月日企管部签名年月日生产部长审核签名年月日技术副总审定签名年月日
