反应粘防水施工方案VIP免费

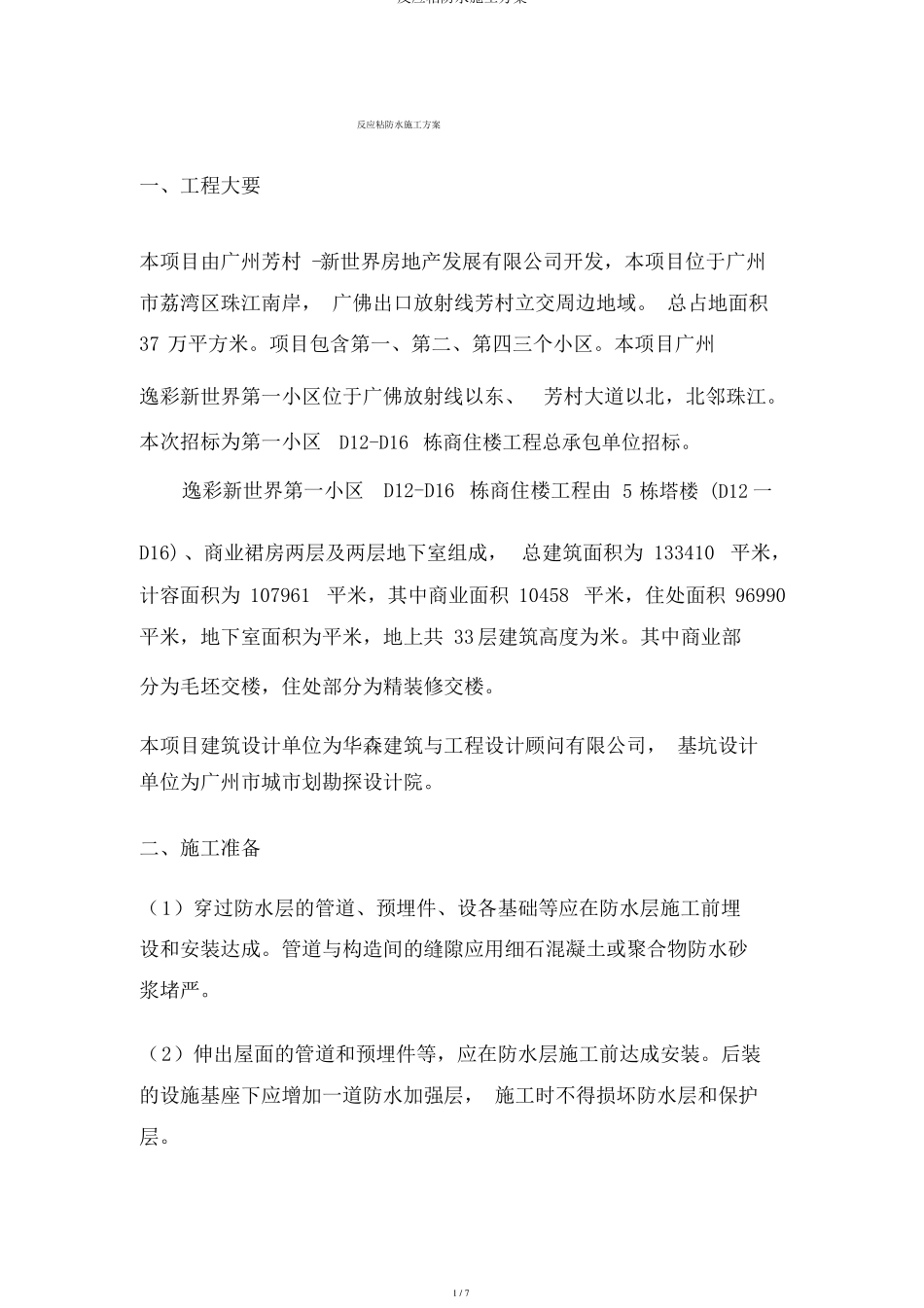

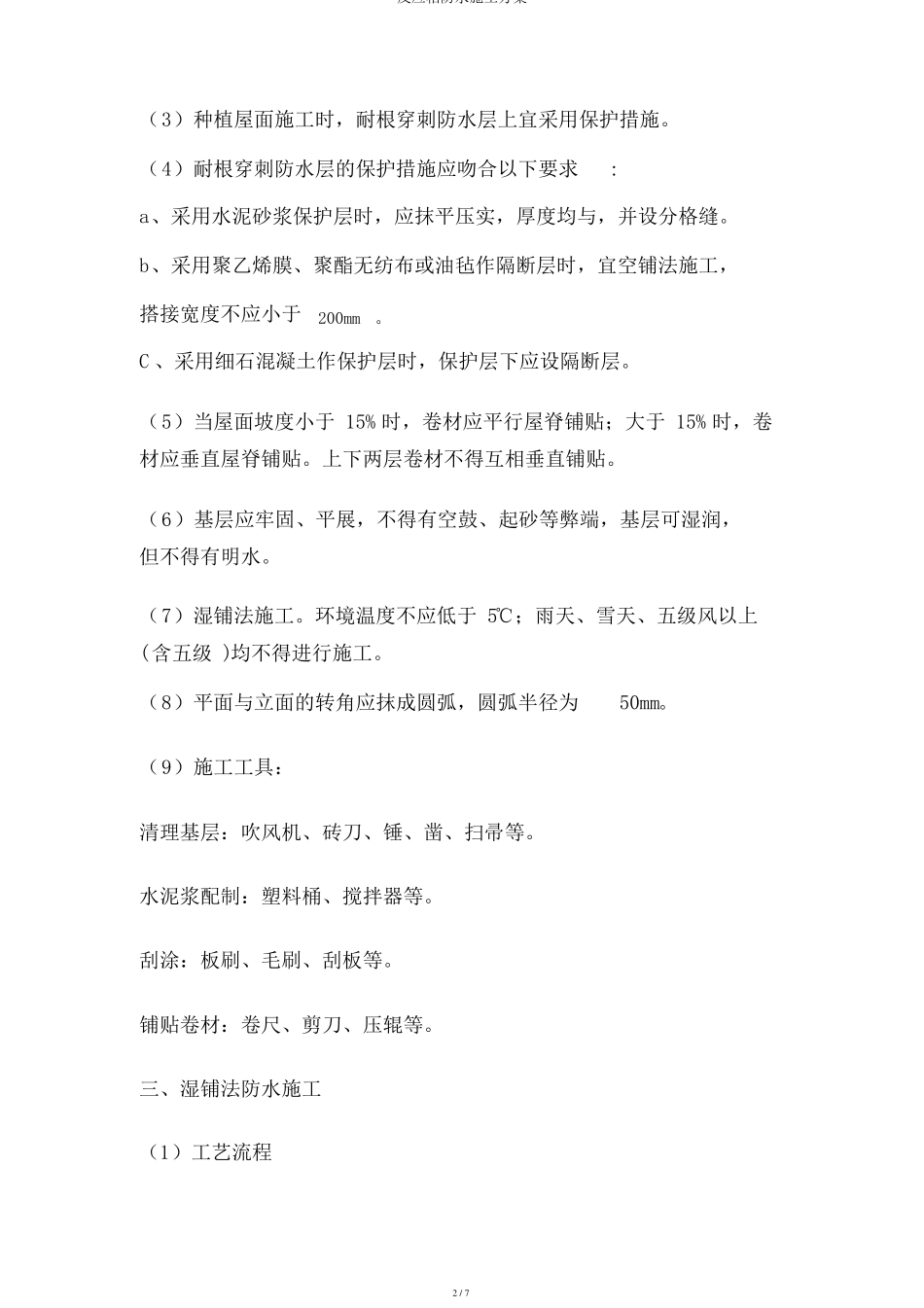

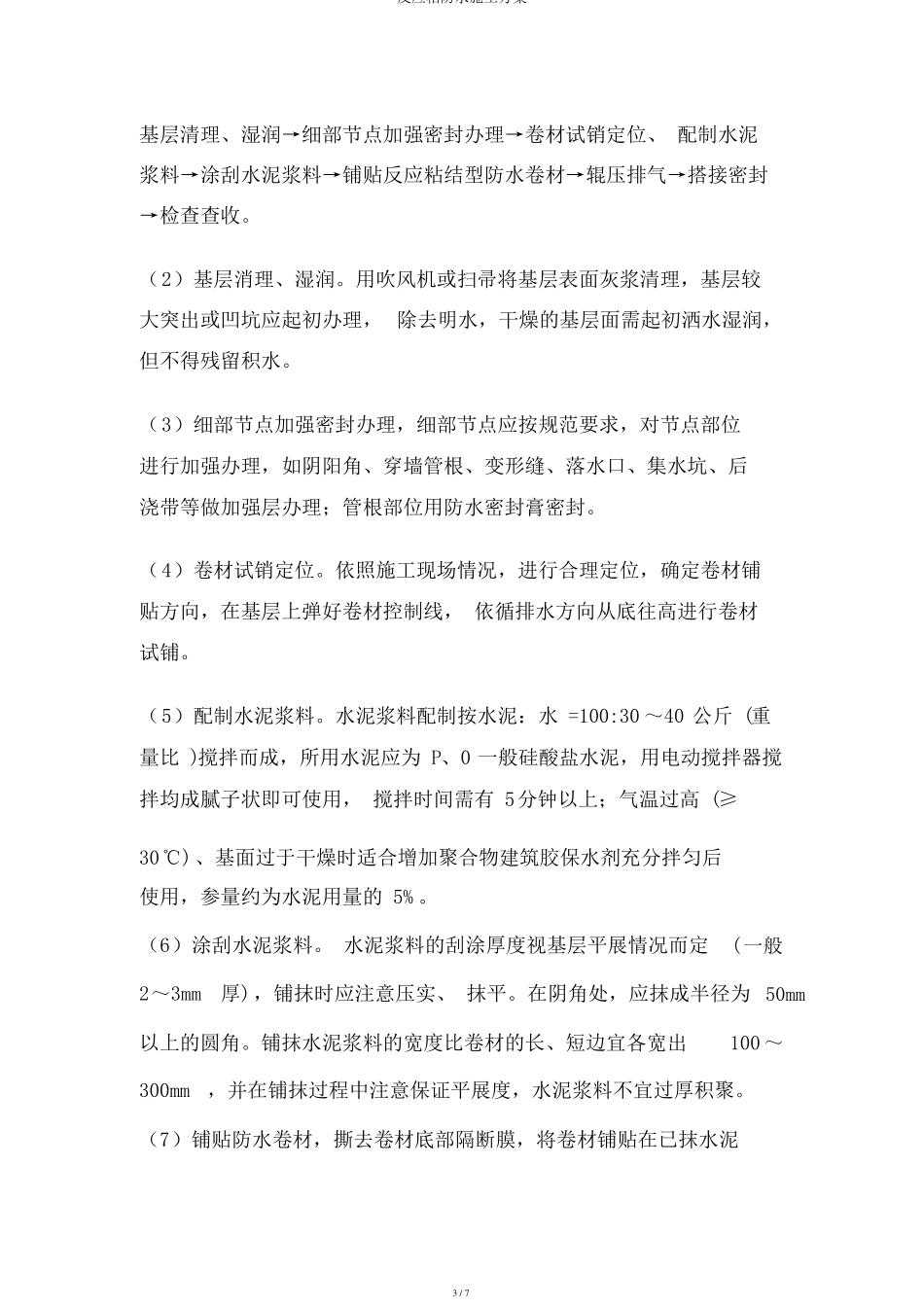

反应粘防水施工方案反应粘防水施工方案一、工程大要本项目由广州芳村-新世界房地产发展有限公司开发，本项目位于广州市荔湾区珠江南岸，广佛出口放射线芳村立交周边地域。总占地面积37万平方米。项目包含第一、第二、第四三个小区。本项目广州逸彩新世界第一小区位于广佛放射线以东、芳村大道以北，北邻珠江。本次招标为第一小区D12-D16栋商住楼工程总承包单位招标。逸彩新世界第一小区D12-D16栋商住楼工程由5栋塔楼(D12一D16)、商业裙房两层及两层地下室组成，总建筑面积为133410平米，计容面积为107961平米，其中商业面积10458平米，住处面积96990平米，地下室面积为平米，地上共33层建筑高度为米。其中商业部分为毛坯交楼，住处部分为精装修交楼。本项目建筑设计单位为华森建筑与工程设计顾问有限公司，基坑设计单位为广州市城市划勘探设计院。二、施工准备（1）穿过防水层的管道、预埋件、设各基础等应在防水层施工前埋设和安装达成。管道与构造间的缝隙应用细石混凝土或聚合物防水砂浆堵严。（2）伸出屋面的管道和预埋件等，应在防水层施工前达成安装。后装的设施基座下应增加一道防水加强层，施工时不得损坏防水层和保护层。1/7反应粘防水施工方案（3）种植屋面施工时，耐根穿刺防水层上宜采用保护措施。（4）耐根穿刺防水层的保护措施应吻合以下要求:a、采用水泥砂浆保护层时，应抹平压实，厚度均与，并设分格缝。b、采用聚乙烯膜、聚酯无纺布或油毡作隔断层时，宜空铺法施工，搭接宽度不应小于200mm。C、采用细石混凝土作保护层时，保护层下应设隔断层。（5）当屋面坡度小于15%时，卷材应平行屋脊铺贴；大于15%时，卷材应垂直屋脊铺贴。上下两层卷材不得互相垂直铺贴。（6）基层应牢固、平展，不得有空鼓、起砂等弊端，基层可湿润，但不得有明水。（7）湿铺法施工。环境温度不应低于5℃；雨天、雪天、五级风以上(含五级)均不得进行施工。（8）平面与立面的转角应抹成圆弧，圆弧半径为50mm。（9）施工工具：清理基层：吹风机、砖刀、锤、凿、扫帚等。水泥浆配制：塑料桶、搅拌器等。刮涂：板刷、毛刷、刮板等。铺贴卷材：卷尺、剪刀、压辊等。三、湿铺法防水施工（1）工艺流程2/7反应粘防水施工方案基层清理、湿润→细部节点加强密封办理→卷材试销定位、配制水泥浆料→涂刮水泥浆料→铺贴反应粘结型防水卷材→辊压排气→搭接密封→检查查收。（2）基层消理、湿润。用吹风机或扫帚将基层表面灰浆清理，基层较大突出或凹坑应起初办理，除去明水，干燥的基层面需起初洒水湿润，但不得残留积水。（3）细部节点加强密封办理，细部节点应按规范要求，对节点部位进行加强办理，如阴阳角、穿墙管根、变形缝、落水口、集水坑、后浇带等做加强层办理；管根部位用防水密封膏密封。（4）卷材试销定位。依照施工现场情况，进行合理定位，确定卷材铺贴方向，在基层上弹好卷材控制线，依循排水方向从底往高进行卷材试铺。（5）配制水泥浆料。水泥浆料配制按水泥：水=100:30～40公斤(重量比)搅拌而成，所用水泥应为P、0一般硅酸盐水泥，用电动搅拌器搅拌均成腻子状即可使用，搅拌时间需有5分钟以上；气温过高(≥30℃)、基面过于干燥时适合增加聚合物建筑胶保水剂充分拌匀后使用，参量约为水泥用量的5%。（6）涂刮水泥浆料。水泥浆料的刮涂厚度视基层平展情况而定(一般2～3mm厚)，铺抹时应注意压实、抹平。在阴角处，应抹成半径为50mm以上的圆角。铺抹水泥浆料的宽度比卷材的长、短边宜各宽出100～300mm，并在铺抹过程中注意保证平展度，水泥浆料不宜过厚积聚。（7）铺贴防水卷材，撕去卷材底部隔断膜，将卷材铺贴在已抹水泥3/7反应粘防水施工方案浆料的基层上，卷材与相邻卷材之间为平行搭接，待长、短边搭接施工时再掲除上下卷材搭接隔断膜。（8）辊压排气。待卷材铺贴达成后，用木抹子或橡胶板、辊筒等从中间向两边刮压并排出空气，使卷材充分满粘于基面上。搭接铺贴下一幅卷材时，将位于基层的卷材搭接部位的隔断膜揭起，将上层卷材对准搭接控制线平展粘帖在基层卷材上，刮压排出空气，充分满粘。（9）搭接密封。将上下卷材的搭接处隔断膜揭除，上下刮涂水泥浆料搭接在一起，直接用水泥...
