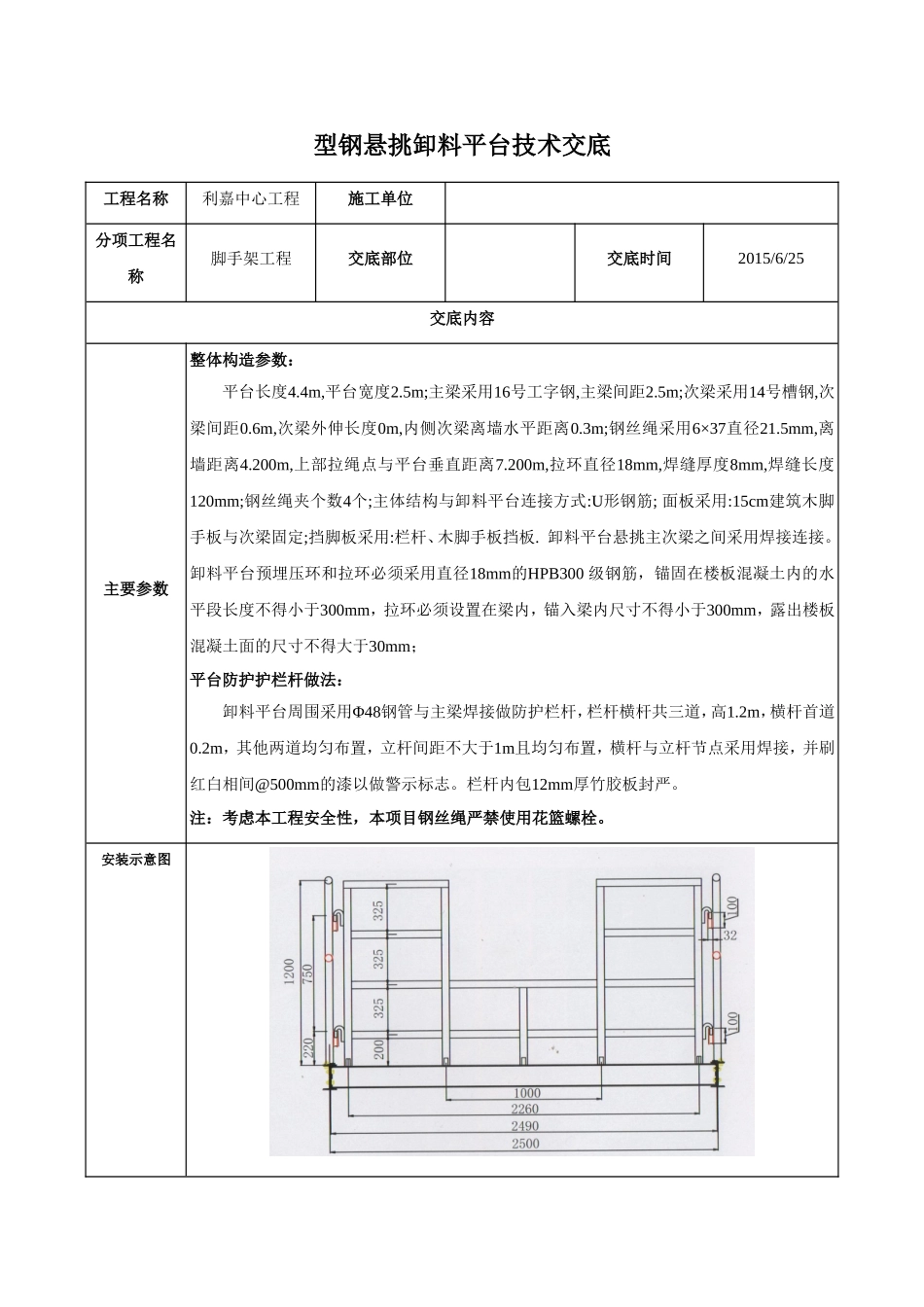

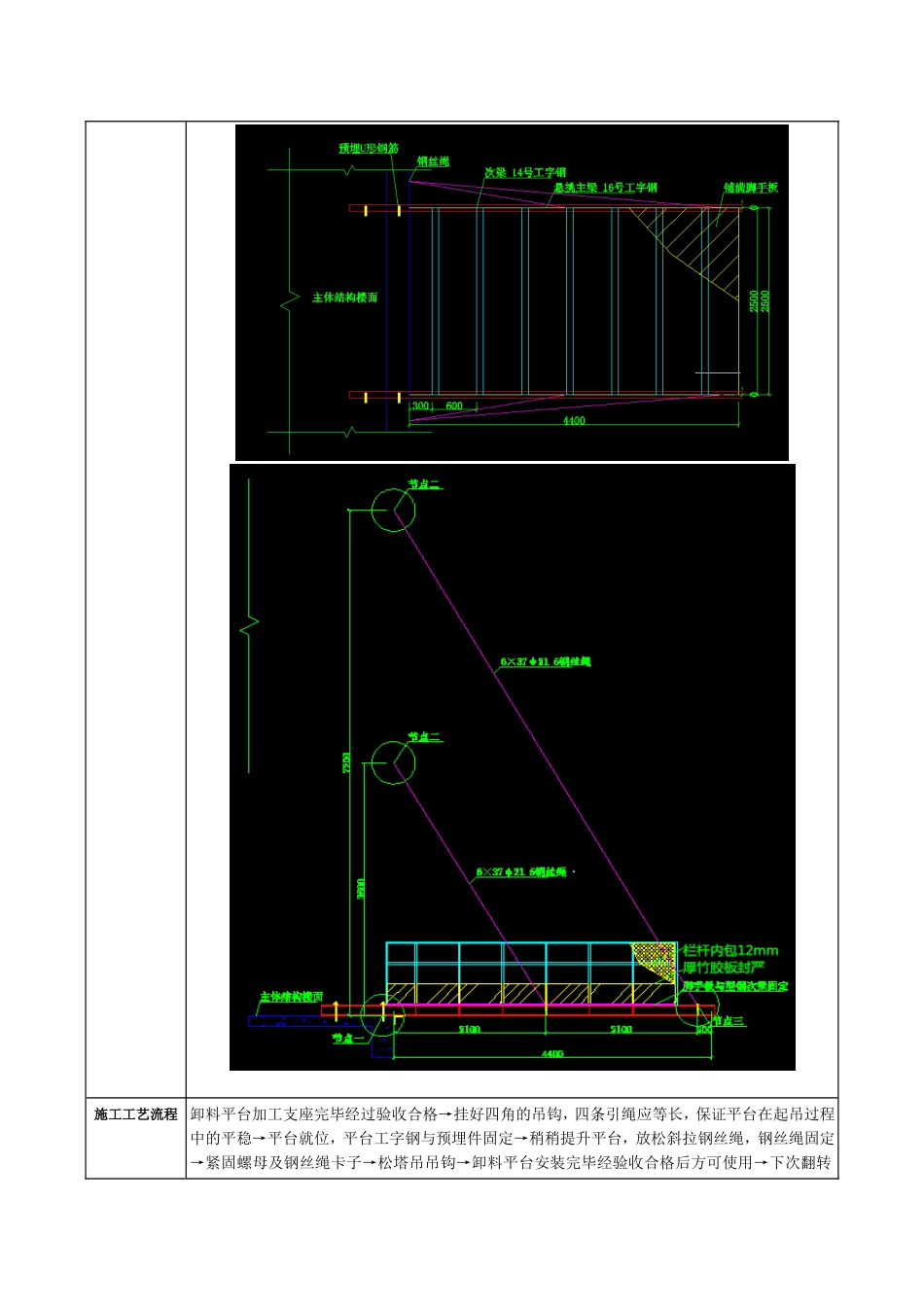

型钢悬挑卸料平台技术交底工程名称利嘉中心工程施工单位分项工程名称脚手架工程交底部位交底时间2015/6/25交底内容主要参数整体构造参数：平台长度4.4m,平台宽度2.5m;主梁采用16号工字钢,主梁间距2.5m;次梁采用14号槽钢,次梁间距0.6m,次梁外伸长度0m,内侧次梁离墙水平距离0.3m;钢丝绳采用6×37直径21.5mm,离墙距离4.200m,上部拉绳点与平台垂直距离7.200m,拉环直径18mm,焊缝厚度8mm,焊缝长度120mm;钢丝绳夹个数4个;主体结构与卸料平台连接方式:U形钢筋;面板采用:15cm建筑木脚手板与次梁固定;挡脚板采用:栏杆、木脚手板挡板.卸料平台悬挑主次梁之间采用焊接连接。卸料平台预埋压环和拉环必须采用直径18mm的HPB300级钢筋，锚固在楼板混凝土内的水平段长度不得小于300mm，拉环必须设置在梁内，锚入梁内尺寸不得小于300mm，露出楼板混凝土面的尺寸不得大于30mm；平台防护护栏杆做法：卸料平台周围采用Φ48钢管与主梁焊接做防护栏杆，栏杆横杆共三道，高1.2m，横杆首道0.2m，其他两道均匀布置，立杆间距不大于1m且均匀布置，横杆与立杆节点采用焊接，并刷红白相间@500mm的漆以做警示标志。栏杆内包12mm厚竹胶板封严。注：考虑本工程安全性，本项目钢丝绳严禁使用花篮螺栓。安装示意图施工工艺流程卸料平台加工支座完毕经过验收合格→挂好四角的吊钩，四条引绳应等长，保证平台在起吊过程中的平稳→平台就位，平台工字钢与预埋件固定→稍稍提升平台，放松斜拉钢丝绳，钢丝绳固定→紧固螺母及钢丝绳卡子→松塔吊吊钩→卸料平台安装完毕经验收合格后方可使用→下次翻转使用，要求提升一次验收一次质量要求1、严格按照卸料平台设计图纸制作，焊缝厚度、宽度和长度满足要求，焊缝无砂眼、夹渣、透焊等质量缺陷；2、平台安装时外口应高于内口5~10㎝；3、钢丝绳与水平钢梁的夹角最好在45-60度；4、梁内的受拉锚环，必须在混凝土达到设计强度的75%以上方可受力使用。质量保证措施1、严格按照卸料平台设计图纸制作，焊缝厚度、宽度和长度满足要求，焊缝无砂眼、夹渣、透焊等质量缺陷；2、平台安装时外口应高于内口5~10㎝；3、钢丝绳与水平钢梁的夹角最好在45-60度；4、梁内的受拉锚环，必须在混凝土达到设计强度的75%以上方可受力使用。安全保证措施1、卸料平台使用时，应有专人负责检查，发现钢丝绳有锈蚀损坏应及时调换，焊缝脱焊应及时修复；2、操作平台上应显著标明容许荷载，人员和物料总重量严禁超过设计容许荷载，配专人监督。3、卸料平台上严禁站人久留，并有专人指挥，信号通畅。4、上下通话采用对讲机，无人指挥严禁使用。5、在使用前对班组操作人员进行安全技术交底，塔吊指挥人员上下都配齐对讲机。6、拆除区域下面禁止站人。注意事项1、利用塔吊吊运卸料平台时应使用卡环，不准使用吊钩直接挂吊环，塔吊首先吊稳平台，横梁支点一端搁置在楼板上，用事先预埋好的钢筋卡环卡紧，电焊固定。2、卸料平台安装时，钢丝绳应采用专用的挂钩挂牢，建筑物锐角口围系钢丝绳处应加补软垫物，平台外口应略高于内口，卸料平台的上部位结点，必须位于建筑物上，不得设置在脚手架等施工设备上；3、派工人扎接上部拉环的钢丝绳，采用3个卡头扎紧，钢丝绳扎头螺丝全面要拧紧，不允许松动。4、卸料平台安装完毕，应经专人检查验收合格后，方可卸去塔吊四个卡环。5、应显著地标明容许载重标识牌，不允许超载，不允许将重物全部堆压在四周栏杆上。6、拉钩、吊环一定要采用圆钢制作，不允许用螺纹钢筋。7、卸料平台左右两侧必须装置固定的防护栏；节点示意图压环节点示意图压环钢筋、锚固螺栓构造拉环节点示意图拉环节点示意图钢丝绳绳卡做法主次梁节点构造卸料平台锚固段节点图总示意图被交底人签字栏审核人交底人被交底人
