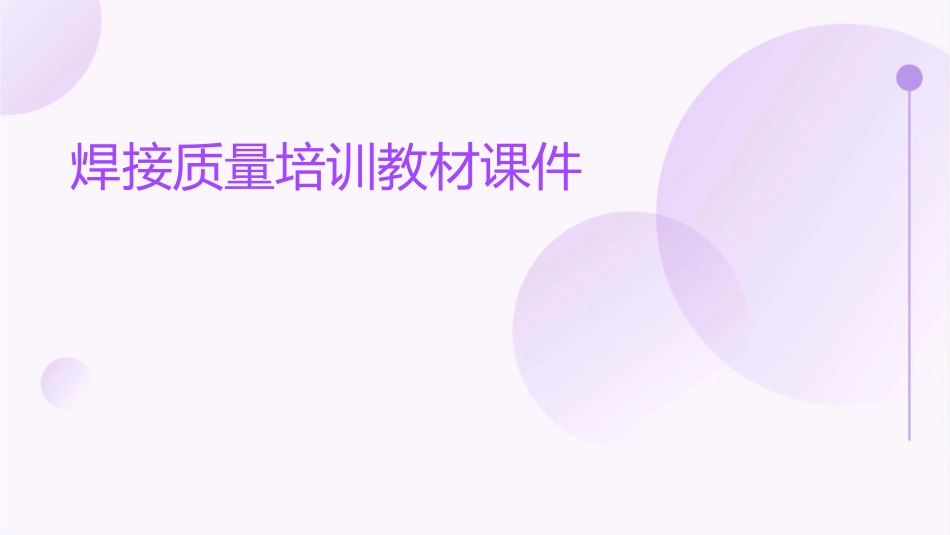

焊接质量培训教材课件VIP专享VIP免费

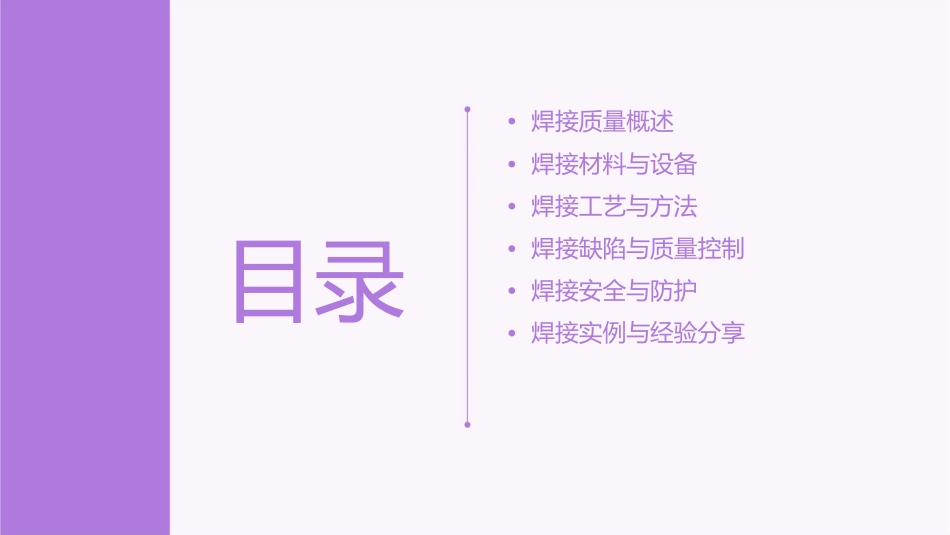

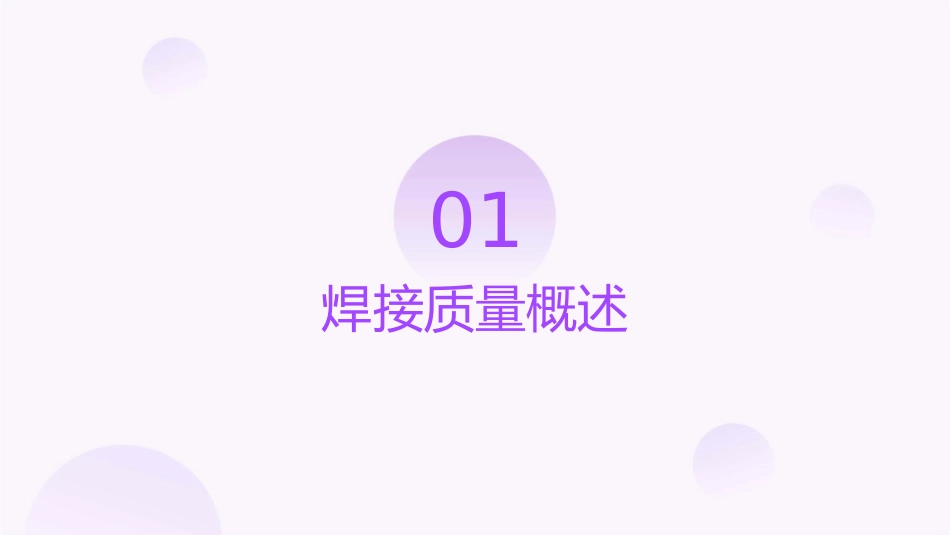

焊接质量培训教材课件•焊接质量概述•焊接材料与设备•焊接工艺与方法•焊接缺陷与质量控制•焊接安全与防护•焊接实例与经验分享目录01焊接质量概述焊接质量的定义与重要性焊接质量的定义焊接质量是指焊接产品符合技术规范要求的程度，包括焊接接头的尺寸、形状、性能以及外观等方面。焊接质量的重要性焊接质量直接关系到产品的安全可靠性、使用寿命以及经济效益等方面，如果焊接质量不过关，可能会导致产品失效、事故等问题，甚至会对人的生命安全造成威胁。影响焊接质量的因素焊接工艺参数焊接方法包括焊接电流、电压、焊接速度、预热温度等，这些参数的选择直接影响到焊接接头的质量。不同的焊接方法会对焊接质量产生不同的影响，如手工电弧焊、气体保护焊、激光焊等。焊接材料焊接环境包括母材和焊接材料的质量、成分、力学性能等，这些因素都会影响到焊接接头的性能。环境温度、湿度、风速等因素都会对焊接质量产生影响。焊接质量标准与规范010203国际标准国家标准行业标准如ISO3834、EN1550等，这些标准对焊接质量的要求进行了详细的规定。如GB5097、GB150等，这些标准对焊接质量的检验方法、检验规则等进行了规定。如JB/T4708等，这些标准对特定行业的焊接质量要求进行了规定。02焊接材料与设备焊接材料的选择与质量选择原则根据被焊材料的性质、焊接工艺要求和经济效益等因素综合考虑。常见焊接材料包括钢材、铝材、铜材、镍材等，不同材料在物理和化学性质上有差异。质量要求焊接材料应符合国家标准，具备质量证明书，且在有效期内使用。焊接设备的种类与特点01020304手工电弧焊机气体保护焊机埋弧焊机激光焊接机提供稳定电弧，适用于薄板、厚板和管材的焊接。采用气体保护方式，适用于高精度、高质量的焊接。采用埋弧焊接方式，适用于长距离、大厚度的焊接。采用激光束作为热源，适用于薄板、管材和精密零件的焊接。焊接设备的操作与维护操作规程安全防护维护保养熟悉焊接设备的结构和工作原理，按照操作规程进行操作。佩戴防护用具，如面罩、定期检查设备的运行状态，及时排除故障，做好维护保养工作。手套等，确保操作安全。03焊接工艺与方法焊接工艺的种类与特点熔化焊将待焊处的母材金属熔化，然后进行焊接。常见的熔化焊方法包括电弧焊、气焊、激光焊等。压力焊利用压力或摩擦力将金属连接在一起。常见的压力焊方法包括电阻焊、超声波焊、摩擦焊等。钎焊利用熔点低于母材的钎料，将其加热到高于母材熔点的温度，然后将其填充到接头间隙中，通过液态钎料与母材相互扩散实现连接。常见的钎焊方法包括火焰钎焊、感应钎焊等。焊接方法的适用范围与操作要点电弧焊气焊激光焊适用于各种金属材料的焊接，操作要点包括正确的焊条选择、合适的电流和电压、正确的焊接角度和速度等。适用于薄板和管道的焊接，操作要点包括正确的焊丝和气体的选择、正确的焊接角度和速度等。适用于高精度、高强度材料的焊接，操作要点包括正确的激光器选择、精确的光束定位和焊接速度等。焊接工艺参数的制定与调整焊接电流焊接电压电流的大小直接影响焊接质量和效率，电压的大小影响电弧的稳定性和焊接质量，需要根据焊条直径、电弧长度等因素进行选择。需要根据母材厚度、焊条直径等因素进行选择。焊接速度热输入量焊接速度影响焊接效率和焊接质量，需要根据母材材质、厚度等因素进行选择。热输入量影响母材的加热程度和熔池的形成，需要根据母材材质、厚度等因素进行选择。04焊接缺陷与质量控制焊接缺陷的种类与产生原因气孔夹渣气孔是焊接时熔池中的气体在凝固时未能逸出而残留在焊缝中形成的空穴。产生气孔的主要原因是焊条或焊剂受潮，其次是操作不当。夹渣是指焊后残留在焊缝中的熔渣。产生夹渣的主要原因是焊接过程中清渣不彻底。未焊透裂纹未焊透是指焊接时接头根部未完全熔透。产生未焊透的主要原因是焊接电流过小、焊接速度过快或坡口间隙太小。裂纹是指在焊接过程中或焊接后，在焊接接头区域内出现的金属局部破裂现象。产生裂纹的原因很复杂，如材料的选择、焊接工艺参数的选择等都可能影响裂纹的产生。焊接质量检测的方法与工具要点一要点二要点三外观检测无损检测力学性能试验外...
