围挡结构抗稳定性计算书VIP免费

围挡结构抗稳定性计算书_第1页
1/7
围挡结构抗稳定性计算书_第2页
2/7
围挡结构抗稳定性计算书_第3页
3/7

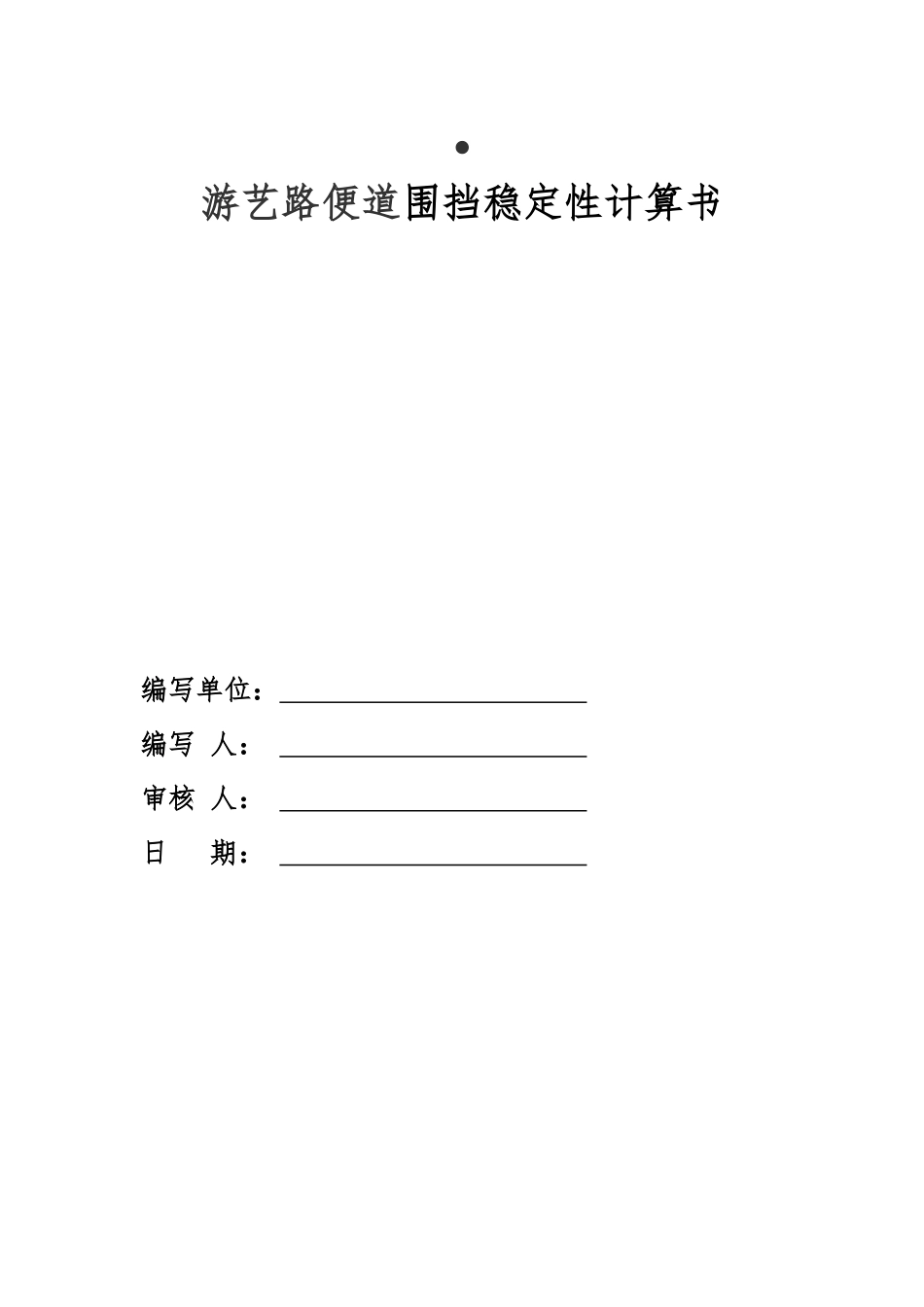

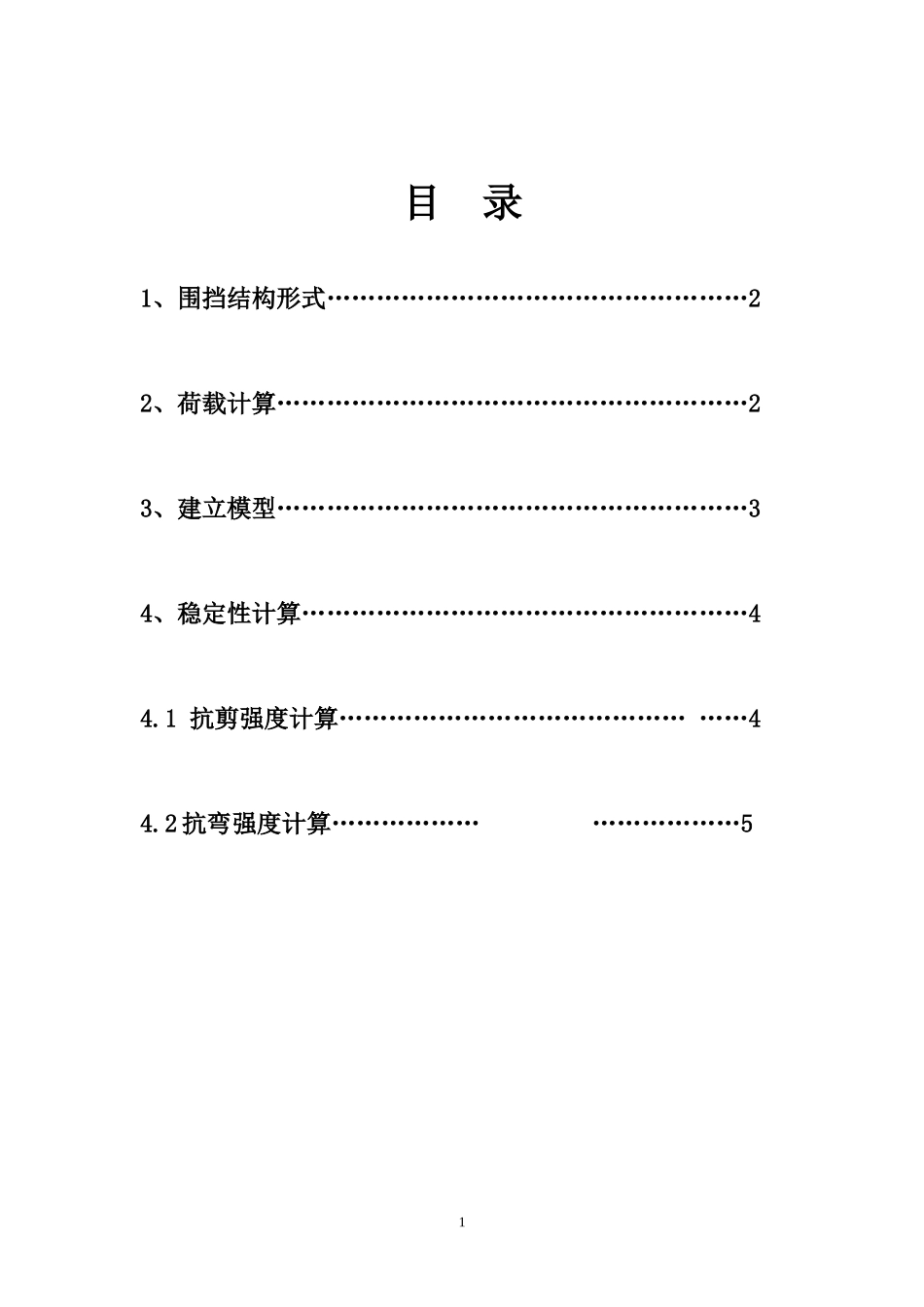

•游艺路便道围挡稳定性计算书编写单位:编写人:审核人:日期:目录1、围挡结构形式……………………………………………22、荷载计算…………………………………………………23、建立模型…………………………………………………34、稳定性计算………………………………………………44.1抗剪强度计算…………………………………………44.2抗弯强度计算………………………………511、围挡结构形式围挡采用轻质双层夹心钢板,厚度为0.3mm,高度2.3米,围挡顶部设置10cm高的压顶条,颜色为黑白相间,下座为30cm×30cm的砖砌基础,围挡每3.3m设一型钢立柱,立柱插入水泥混凝土路面并用50×50×5的角钢斜撑,结构形式详见图1-1。1-1围挡结构图2、荷载计算围挡结构自重对围挡抗倾覆是有利荷载,本围挡轻质夹心钢板加钢立柱,自重较小,围挡抗倾覆稳定性计算中不予考虑。风荷载作用下围挡容易产生倾覆矢稳,按最不利情况考虑,风向为水平、垂直于围挡方向时风力最大。2风荷载计算:本工程工期为两年,设计围挡按照承受10年一遇大风,根据《建筑结构荷载规范》(GB50009-2001)可以查得武汉市地区10年一遇基本风压为0.25KN/m2。按照《建筑结构荷载规范》(GB50009-2001)围护结构风压式中:—风荷载标准值(KN/m2)—高度z处的阵风系数—局部风压体型系数—风压高度变化系数—基本风压(取0.3KN/m2)查表得,,。=2.3×1.8×0.74×0.25=0.77(KN/m2)3、建立模型荷载传递:水平风荷载夹芯钢板立柱支撑地面。受力结构主要为立柱、支撑钢筋。立柱插入混凝土路面,可视为刚性连接。所以对整个围挡抗倾覆稳定的关键点在于立柱的的抗弯和抗剪强度。下座30cm×30cm砖砌基础自身具有抗风能力,作用在下座上的风荷载不考虑其传递到型钢立柱上。设计风压为0.77KN/m2,风压传至立柱为均布荷载,均布荷载q=0.77×3.3=2.54KN/m。0kzzsWW3受力模型如下:Pl=Π2EIl2=3.142×2.05×105×11.1172.6×172.6=239.8KN>Fn‘4、稳定性计算4.1抗剪强度计算剪力由方形钢管立柱和斜撑共同承担,为简化计算模型,立柱与地面的连接,不计斜撑的作用根据力平衡:受剪力FV=ql=2.54×2=5.08(KN)。立柱的底部承担最大剪力。4防撞螺栓容许剪力[Fv]=4×10×0.3×fv≈132(KN)。Fv=5.08KN<[FV]=132KN,满足要求。4.2立柱抗弯强度计算仅考虑风荷载产生的弯矩仅由钢管立柱承担。风荷载作用下固端弯矩为:计算螺栓所受拉力N=MW=M16(b1h12−b2h22)=10.16×10616×(1003−943)=359.82(N/mm2)容许值。不满足要求。故需要采取加固措施,为此在支撑中间部位加斜撑。斜撑采用角钢,其一端与型钢立柱焊接,另一端打入地面下,角钢计算如下:假设钢立柱所受的剪力全由斜撑角钢承担:Fn'=F'300√3002+17002=5.08×300√3002+17002=0.83KNm)(16.10208.5212122KNqlM2/205][mmNNN>5,满足要求。结论:设计围挡能满足抵抗10年一遇的大风稳定性要求。‘>n52228.2396.1726.1721.111005.214.3FKNlEIPl6
