12米层高模板支架专项施工方案VIP免费

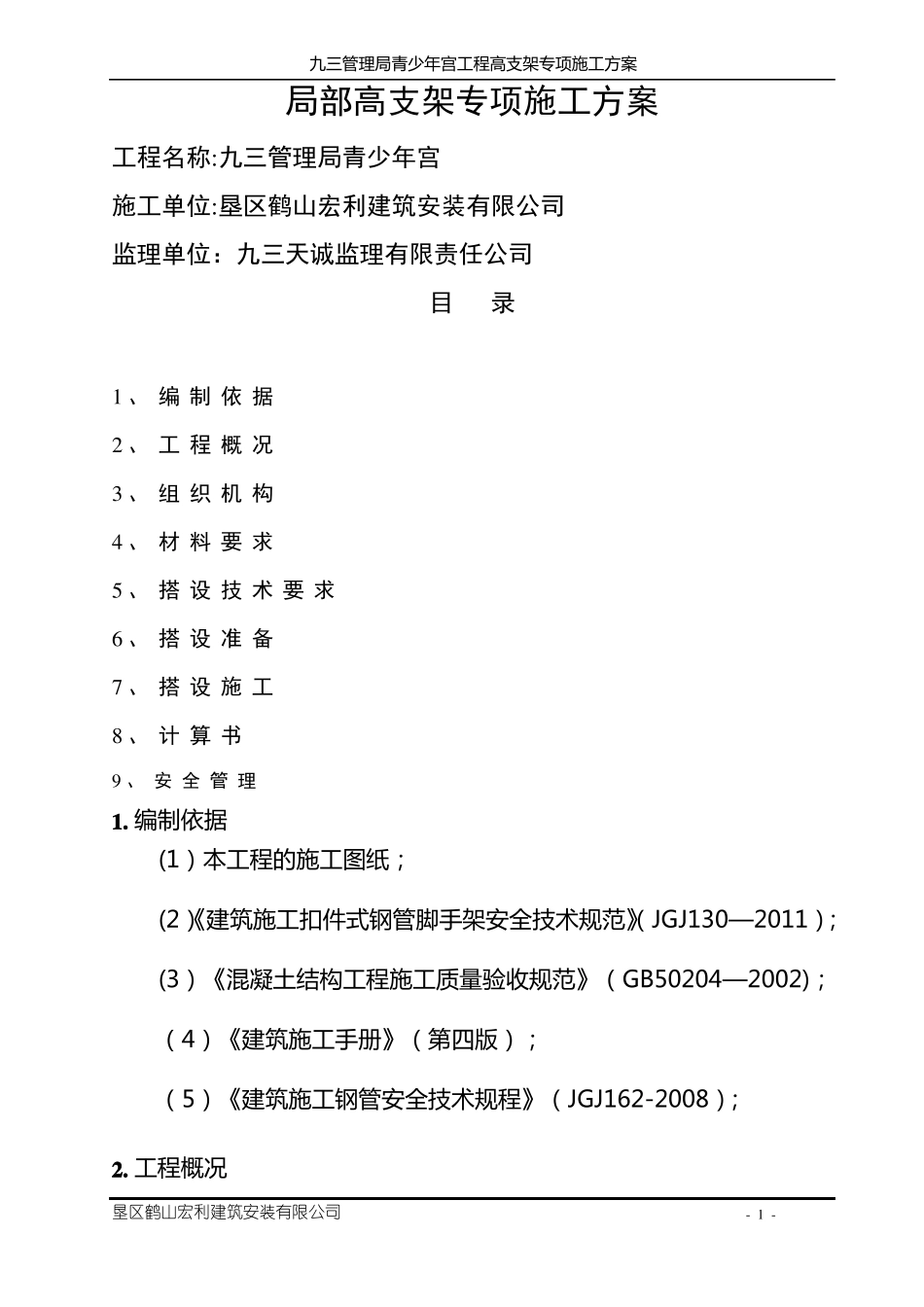

12米层高模板支架专项施工方案_第1页
1/17
12米层高模板支架专项施工方案_第2页
2/17
12米层高模板支架专项施工方案_第3页
3/17
九三管理局青少年宫工程高支架专项施工方案局部高支架专项施工方案工程名称:九三管理局青少年宫施工单位:垦区鹤山宏利建筑安装有限公司监理单位:九三天诚监理有限责任公司目录1、编制依据2、工程概况3、组织机构4、材料要求5、搭设技术要求6、搭设准备7、搭设施工8、计算书9、安全管理1.编制依据(1)本工程的施工图纸;(2)《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130—2011);(3)《混凝土结构工程施工质量验收规范》(GB50204—2002);(4)《建筑施工手册》(第四版);(5)《建筑施工钢管安全技术规程》(JGJ162-2008);2.工程概况垦区鹤山宏利建筑安装有限公司-1-九三管理局青少年宫工程高支架专项施工方案九三管理局青少年宫位于九三局直一马路,建筑面积约10000m2。本工程地上七层,高31米,层高4.2m.其中恐龙石化展厅2~4轴交A~B轴局部层高12。6m,面积为198.9㎡礼仪大厅4—7轴交A—C轴局部层高12。6m,面积为312.48.㎡。中华人民共和国建设部在2004年发布的《危险性较大工程安全专项施工方案编制及专家论证审查办法》(建质[2004]213号)中明确规定,高大模板工程中,水平混凝土构件模板支撑系统高度超过8m,或跨度超过18m,施工总荷载大于15kN/m2,或集中线荷载大于20kN/m的模板支撑系统,建筑施工企业要组织专家组对高大模板专项施工方案进行论证和审查;在实施过程中,施工企业要严格按专项施工方案组织施工。经研究决定采用以下方法施工.3.组织机构设置为保证施工安全,现场成立钢管支架施工安全领导小组.组长:徐艳军副组长:郭树槐组员:杨春雷、何学全、张文、穆宪明在搭设、使用、拆除施工过程中,严格按照施工规范及搭设方案施工,完善管理制度,定期和不定期检查,密切注意使用安全,确保实用稳垦区鹤山宏利建筑安装有限公司-2-九三管理局青少年宫工程高支架专项施工方案固.4.材料要求钢管直径48mm、壁厚不小于3.5mm。(1)、支模架材质.支模架钢管选用外径48mm,壁厚不小于3。5mm的A3钢管,其材质应符合国家的技术要求,每100毫米重量3。84千克,钢管表面平整光滑,无裂纹,分层和硬弯.支模架搭设使用的扣件应符合建设部《钢管脚手架扣件标准》要求,规格与钢管匹配,采用可锻铸铁,不得有裂纹,气孔,缩松,砂眼等锻造缺陷,贴和面应平整,活动部位灵活,夹紧钢管时开口处最小距离不小于50mm。进场使用的钢管、扣件需有出厂合格证,对质量有怀疑的钢管、扣件应送检做试验。(2)、木钢管表面平整,在使用前先上好脱模油。(3)、方木应无断疤,樟节,腐烂而影响方木强度。5搭设技术要求(1)搭设顺序:放置纵向扫地杆→立杆→第一步纵向水平杆→横向扫地杆→第一步横向水平杆→第二步纵向水平杆→第二步横向水平垦区鹤山宏利建筑安装有限公司-3-九三管理局青少年宫工程高支架专项施工方案杆……(2)立杆在搭设时纵横向的距离要均匀,要拉通线对齐,立杆柱脚均为60mm厚落叶松木跳板。(3)支架立杆应竖直搭设,全高度的垂直度允许偏差为20mm.(4)立杆、水平杆要采用对接,对接扣件应交错布置,两根相邻纵向水平杆的接头不设置在同跨内或同步内;不同步或不同跨的两个相邻接头错开的距离不小于500mm;各接头至最近主节点的距离不大于步距或纵距的1/3。(5)立杆之间必须按步距满设双向水平拉杆,确保两个方向有足够的刚度。(6)支撑架的水平剪刀撑加强层须与立杆连接.(7)主节点的两个直角扣件的中心距不大于150mm。(8)每个扣件的拧紧力矩控制在65N·M。(9)支撑横杆与立杆的连接扣件采用双扣件。(10)每个水平杆与立杆交汇处必须用直角扣件扣紧.(11)严禁将上段的钢管立柱与下段钢管立柱错开固定在水平拉杆上。(11)搭架子前,钢管及扣件须进行检验,不得使用不合格的构配垦区鹤山宏利建筑安装有限公司-4-九三管理局青少年宫工程高支架专项施工方案件。(12)未经原审批部门同意,任何人不得变更技术方案,(13)验评合格后方可使用。(14)满堂脚手架搭设高度不宜超过36m;满堂脚手架施工层不超过1层。(15)底座、垫板均应准确地放在定位线上;(16)垫板宜采用长度不少于2跨、厚度不小于50mm宽度不小于200mm的木垫板。6。脚手架搭设施工准备脚手架搭设前,应按专项施工方...
