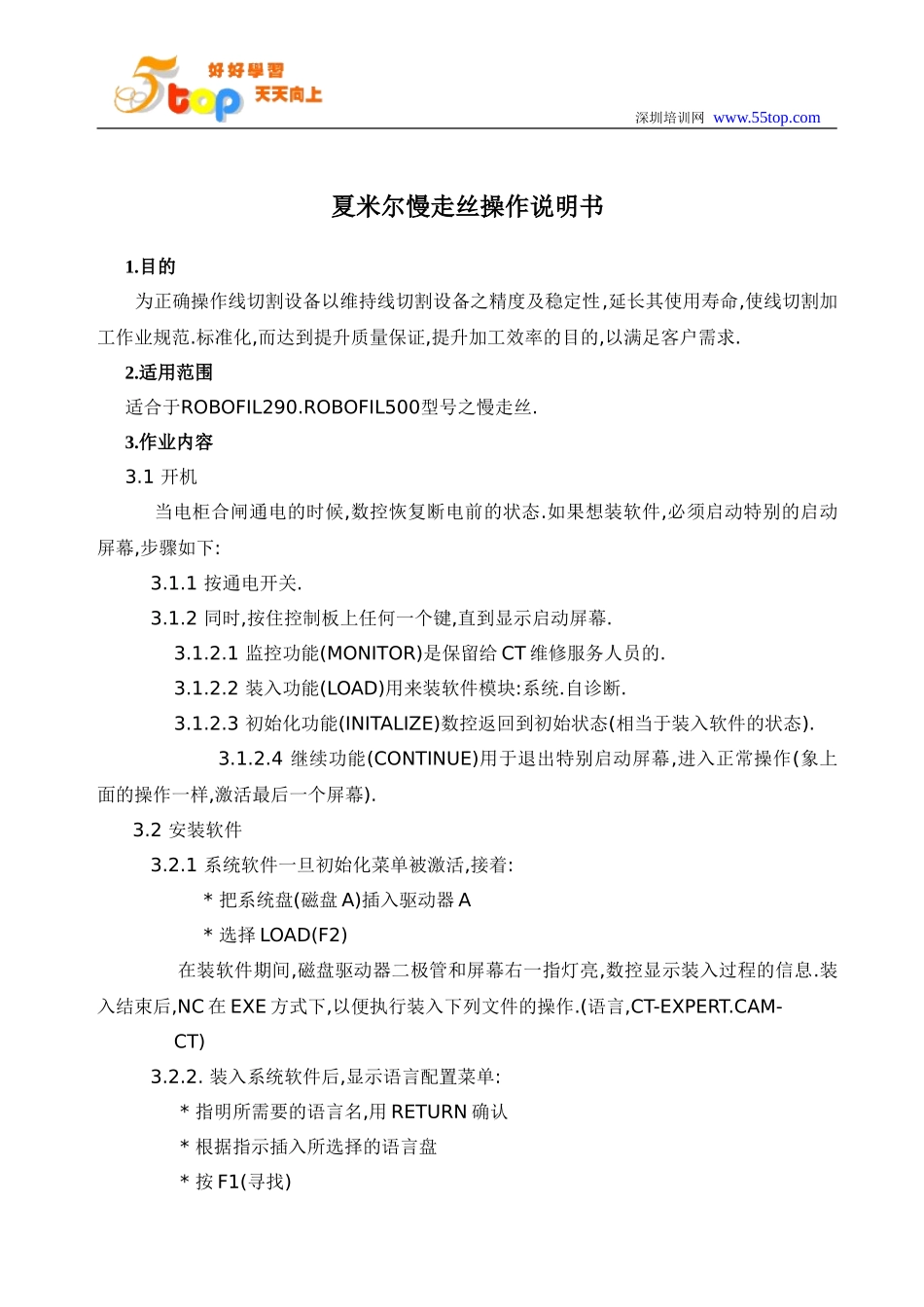

深圳培训网www.55top.com夏米尔慢走丝操作说明书1.目的为正确操作线切割设备以维持线切割设备之精度及稳定性,延长其使用寿命,使线切割加工作业规范.标准化,而达到提升质量保证,提升加工效率的目的,以满足客户需求.2.适用范围适合于ROBOFIL290.ROBOFIL500型号之慢走丝.3.作业内容3.1开机当电柜合闸通电的时候,数控恢复断电前的状态.如果想装软件,必须启动特别的启动屏幕,步骤如下:3.1.1按通电开关.3.1.2同时,按住控制板上任何一个键,直到显示启动屏幕.3.1.2.1监控功能(MONITOR)是保留给CT维修服务人员的.3.1.2.2装入功能(LOAD)用来装软件模块:系统.自诊断.3.1.2.3初始化功能(INITALIZE)数控返回到初始状态(相当于装入软件的状态).3.1.2.4继续功能(CONTINUE)用于退出特别启动屏幕,进入正常操作(象上面的操作一样,激活最后一个屏幕).3.2安装软件3.2.1系统软件一旦初始化菜单被激活,接着:*把系统盘(磁盘A)插入驱动器A*选择LOAD(F2)在装软件期间,磁盘驱动器二极管和屏幕右一指灯亮,数控显示装入过程的信息.装入结束后,NC在EXE方式下,以便执行装入下列文件的操作.(语言,CT-EXPERT.CAM-CT)3.2.2.装入系统软件后,显示语言配置菜单:*指明所需要的语言名,用RETURN确认*根据指示插入所选择的语言盘*按F1(寻找)深圳培训网www.55top.com输入必须的文件,设备即按所选语言配置.3.3屏幕组织*准备模式(PREPARATION)符号:PREP背景色:绿色*执行模式(EXECTION)符号:EXE背景色:紫色*信息模式(INFORMATION)符号:INFO背景色:蓝色*图形模式(GRAPIC)符号:GRAPH背景色:橙色3.3.1PREP准备方式3.3.1.1编辑器(EDITOR)该功能用来建立或修改ISO程序,控制程序PROFIL程序1):寻找文本(FIND.TEXT)2):寻找下一个(FINDNEXT)3):块(BLOCK)4):标记范围开始(MARKSTART>标记范围结束(MARKEND)5):保存文件(SAVEFILE)6):退出(EXIT)3.3.1.2CAM-CT*准备ISO零件程序需要交替运用菜单功能与绘图功能.<此单节介绍略>3.3.1.3专家系统(CT-EXPERT)*这些程序可以手工或者由CT-EXPERT专家系统自动生成.*与不使用CT-EXPERT专家系统相比,CT-EXPERT生成的TEC文件是分完整的.用一个TEC文件,一个ISO文件和一个命令文件就可能执行个加工操作.相反,当一个文件在CT-EXPERT中查询或者修改时,必须3.3.1.4文件(FILES)*本功能用于处理存储在(所用的)不同单元上的所有文件(选择一个单示其下的文件目录).*可以对给定目录中的文件操作,或者从一个目录转到另一个目录.1):拷贝(COPY)2):删除(DELETE)3):改变名称(RENAME)4):显示(DESPLAY)深圳培训网www.55top.com5):打印(PRINT)6):转换单元(CHANGEUNIT)7):格式化(INITIALISE)8):退出(EXIT)3.3.1.5表编辑(EDITTABLES)1):TEC--规准表(工艺文件的定义)2):OFS--偏移量(补正量)3):VAR--变量(变量值代入)4):WIR--电极丝(使用线参数)3.3.2.EXECUTION执行方式*配置机台*调节多种参数*运行测量功能*在开始加式操作之前,执行所需要的测试3.3.2.1.执行程序(PROGRAMEXECUTION)1).切割(CUT)2).空跑(DRYRUN)3).检验(VERIFY)4).绘图(DRAWONSCREEN)5).改变模式(CHANGEUNIT)3.3.2.2.用户参数(USERPARAMETERS)1)HPA:工件设度2)CLE:补偿间隙3)SCF:比例系数4)ROT:工件旋转5)TFE:补正量认可6)TRE:斜度认可7)MIR,X:X镜像8)MIR,Y:Y镜像9)ZID:下导头至平台距离10)ZSD:上导头至工件顶部距离11)BLK:单节执行12)CBC:一个命令一个命令执行13)SIM:加工与空跑转换14)TSIM:模拟穿丝15)VSIM:空跑速度16)BLD:遇"/"跳过17)OSP:选择性暂停18)ENG:选择单位19)COE:遇不错误继续执行深圳培训网www.55top.com20)ART:断电后自动重启动21)ATH:断丝后重穿丝22)CHRA:选择表面精度的单位23)WIRELN:电极丝的消耗量24)MIOL:测量允许的误差25)DVI:缺省使用的源外设26)EXT:缺省扩展27)DEIO:电介液的导电率28)ATT:开始切入路径的长度29)EAO:遥控报警3.3.2.3:电源参数(GENERAOPARAMETERS)*EL:使用的电极丝号*PA:工件的材料号1)FF:暂时降低频率2)M:切割方式3)V:切割电压4)A:脉冲宽度(放电时间)5)B:休止时间6)S:最大进给率7)AJ:伺服基准平均电压8)TAC:短脉冲时间9)IAL:点火脉冲电流10)WS:走丝速度11)WB:线张力12)INJ:水压13)ST:保护策略3.3.2.4:作图参数(DRAWINGPAR...
