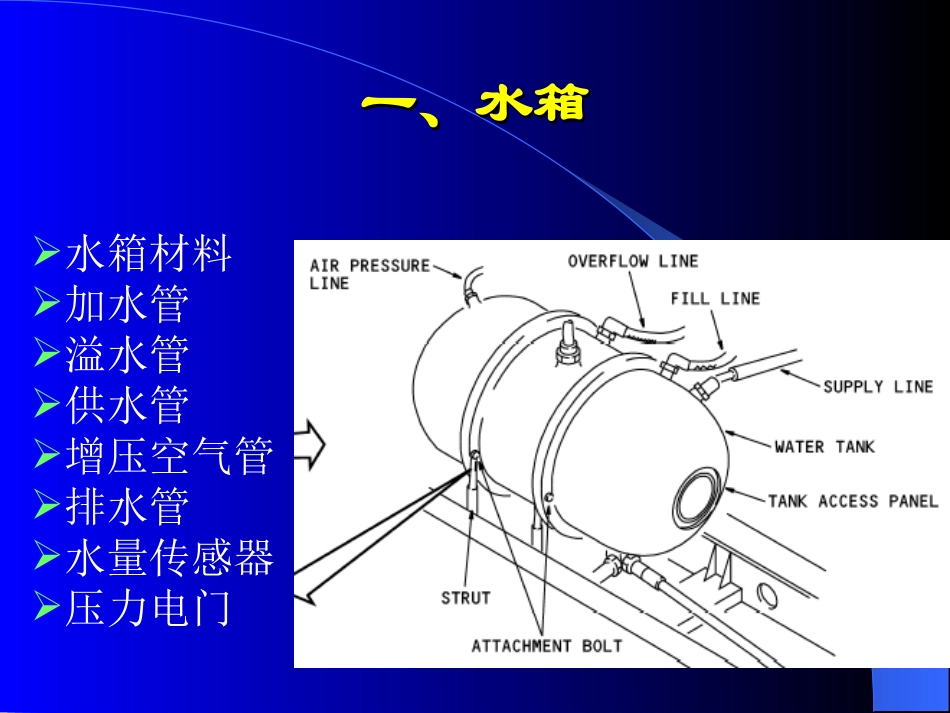

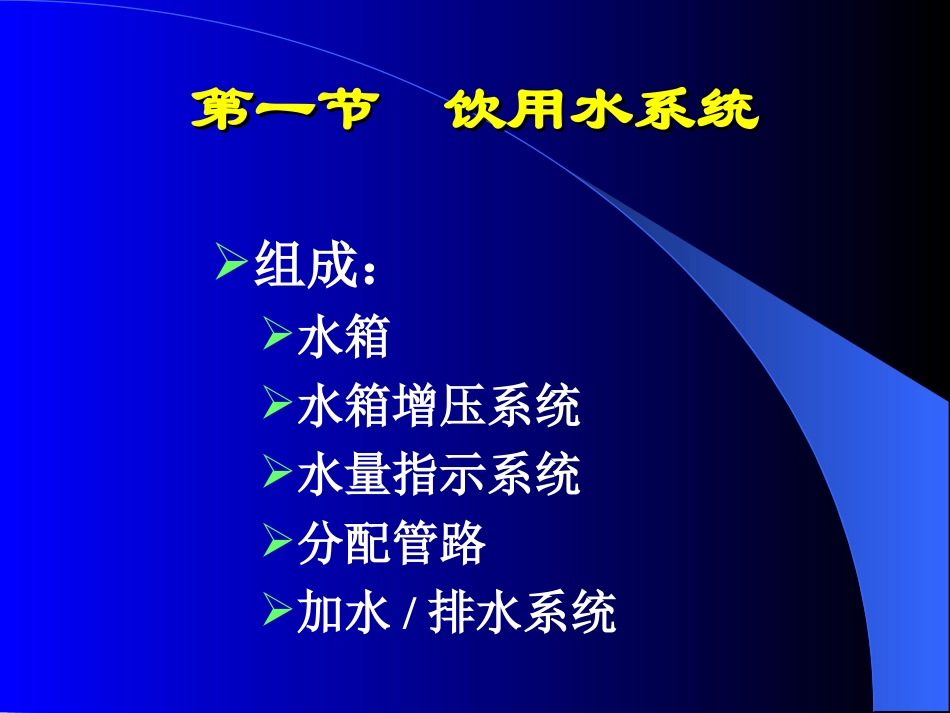

饮用水和污水系统饮用水和污水系统中国南方航空机务在职人员培训基地制作人：王洪涛第一节饮用水系统第一节饮用水系统组成：水箱水箱增压系统水量指示系统分配管路加水/排水系统一、水箱一、水箱水箱材料加水管溢水管供水管增压空气管排水管水量传感器压力电门二、水箱增压系统二、水箱增压系统气滤压力调节器单向活门释压活门空气压缩机压缩机切断电门三、饮用水分配系统三、饮用水分配系统厨房供水（冷水）厕所洗手池供水（冷水＋热水＝温水）厕所马桶供水（冷水）厕所供水关断活门厕所排放活门饮用水分配饮用水分配四、饮用水系统勤务四、饮用水系统勤务定期排水冷天航后排水加水饮用水勤务面板第二节污水系统第二节污水系统废水排放系统马桶污水系统一、废水排放系统一、废水排放系统厕所废水排放口厨房废水排放口前/后废水排放竖管（电加温防冰）舱门雨水排水雨水收集沟槽（登机门/厨房服务门内侧）储水囊挡板活门（座舱增压时关闭，不增压时打开）二、马桶污水系统二、马桶污水系统循环污水系统真空污水系统原理：利用存储在污水箱内的污水来冲洗马桶。组成：污水箱、带过滤器的厕所冲洗泵、排放活门、冲厕定时器、勤务面板。操作：勤务：抽污水、冲洗、加消毒液。11、循环污水系统、循环污水系统22、真空污水系统、真空污水系统冲洗马桶的水不是来自污水箱的污水，而是来自饮用水系统的洁净水。组成：冲水电门、清洗活门、防虹吸活门、冲水活门、冲水控制器、逻辑控制器、真空泵、排放活门、污水勤务面板。操作：勤务：抽走污水，清洗污水箱。ThankThankYou!You!ThankThankYou!You!
