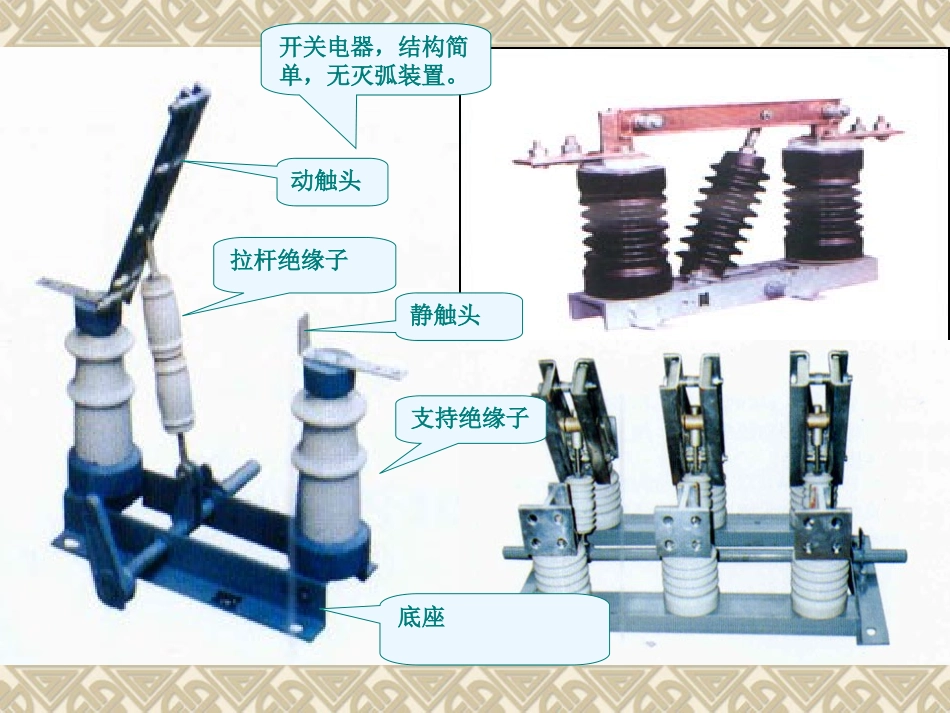

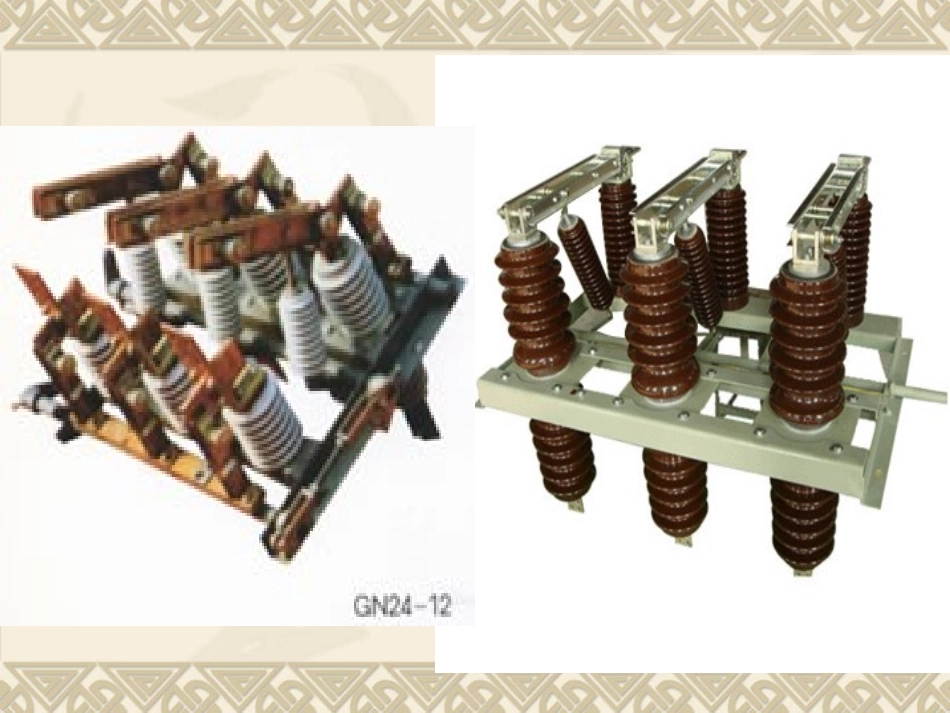

隔离开关开关电器，结构简单，无灭弧装置。静触头支持绝缘子底座动触头拉杆绝缘子一、隔离开关用途高压隔离开关具有明显的分段间隙，因此它主要用来隔离高压电源，保证安全检修（与断路器配合使用）。系统运行方式改变时，参与倒闸操作。通断一定的小电流电路空载变压器电路电压互感器和避雷器电路母线和直接与母线相连设备的电容电路空载线路二、分类隔离开关根据极数可分为单极和三极根据安装的地点可分为屋内（GN型）和屋外（GW型）根据构造又可分为转动式和插入式隔离开关还分为带接地刀闸和不带接地刀闸的两种三、隔离开关技术参数及型号含义GN1型户内单相高压隔离开关GN1型户内单相高压隔离开关由底座、支柱瓷绝缘子、操作瓷绝缘子和导电部分组成。GN2型户内三相高压隔离开关GW5－110D隔离开关用于35～110kV电压等级中底座棒式绝缘支柱导电闸刀接线端子支承座接地刀闸（2）GW7－220型三柱式隔离开关绝缘支柱底座传动装置导电闸刀静触头操动机构采用三柱双断口水平旋转开启式结构。三、操作原则及注意事项注意操作顺序，停电时先拉线路侧隔离开关，送电时先合母线隔离开关，而且在操作隔离开关前，先检查断路器确实在断开位置后才能操作隔离开关。合上隔离开关时的操作：1、无论用手动传动装置或用绝缘操作杆操作，均必须迅速而果断，但在合闸终了时用力不可过猛，以免损坏设备，使机构变形，瓷瓶破裂等。2、隔离开关操作完毕后，应检查是否合上。和好后应该隔离开关完全进入固定触头，并检查接触的严密性。拉开隔离开关时操作：1、开始时应该慢而谨慎，当刀片刚要离开固定触头时应迅速。特别是切断变压器的空载电流，架空线路和电缆的充电电流，架空线路小负载电流以及环路电流时，拉开隔离开关时，更应迅速果断，以便能迅速消弧。2、拉开隔离开关后，应检查隔离开关每相确实已在断开位置并应使刀片尽量拉到头。在操作中误拉误合隔离开关时：1、操作中误和隔离开关时，既适合错，甚至在合闸中发生电弧，也不准将隔离开关在拉开。因为带负荷拉隔离开关，将造成三相弧光短路事故。2、误拉隔离开关时，在刀片刚要离开固定触头时，便发生电弧，这时，应立即合上可以消灭电弧，避免事故。如果隔离开关已经全部拉开，则绝不允许将误拉的隔离开关再合上。如果是单极隔离开关，操作一相后发现误拉，对其它两项则不允许继续操作。
