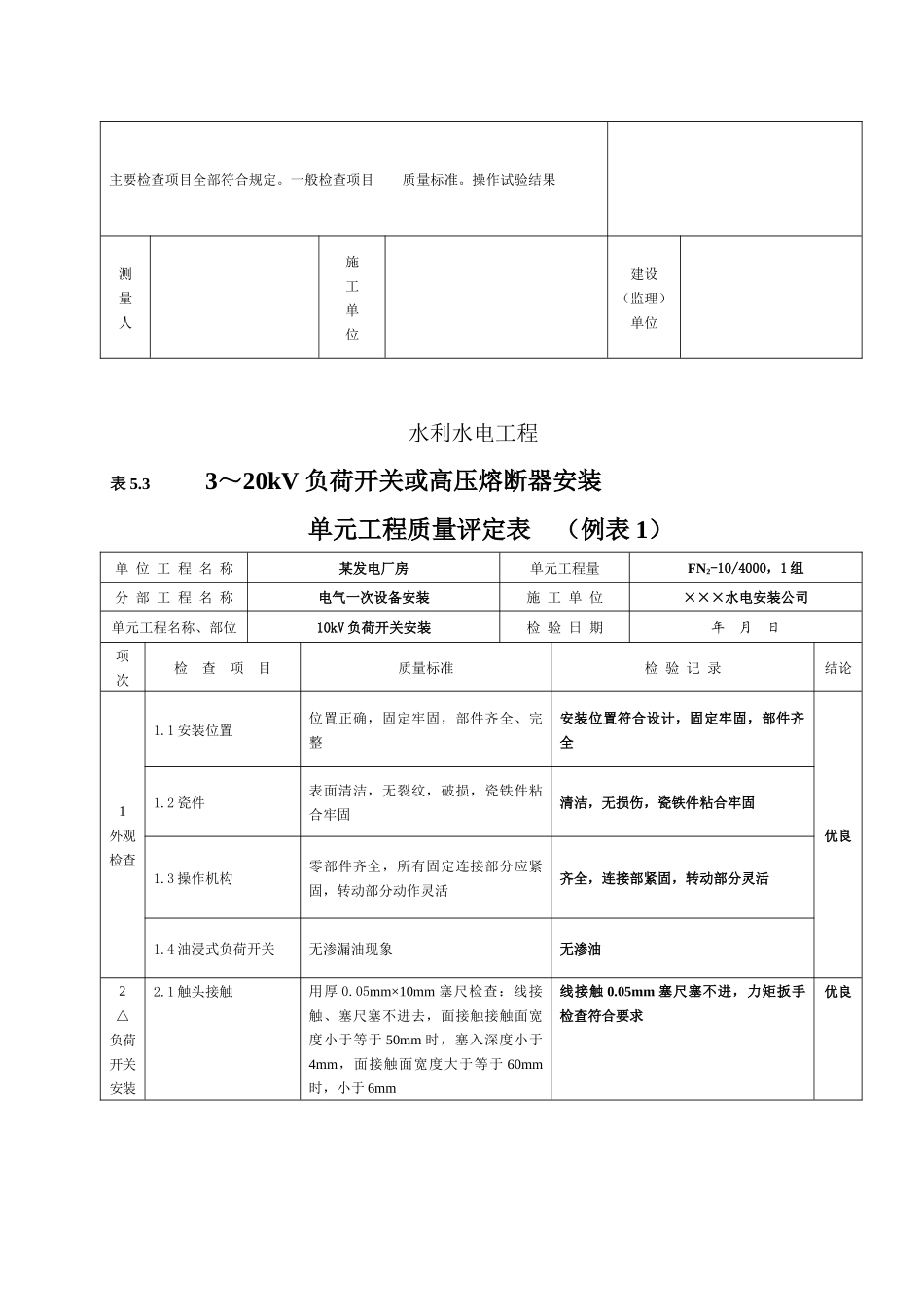

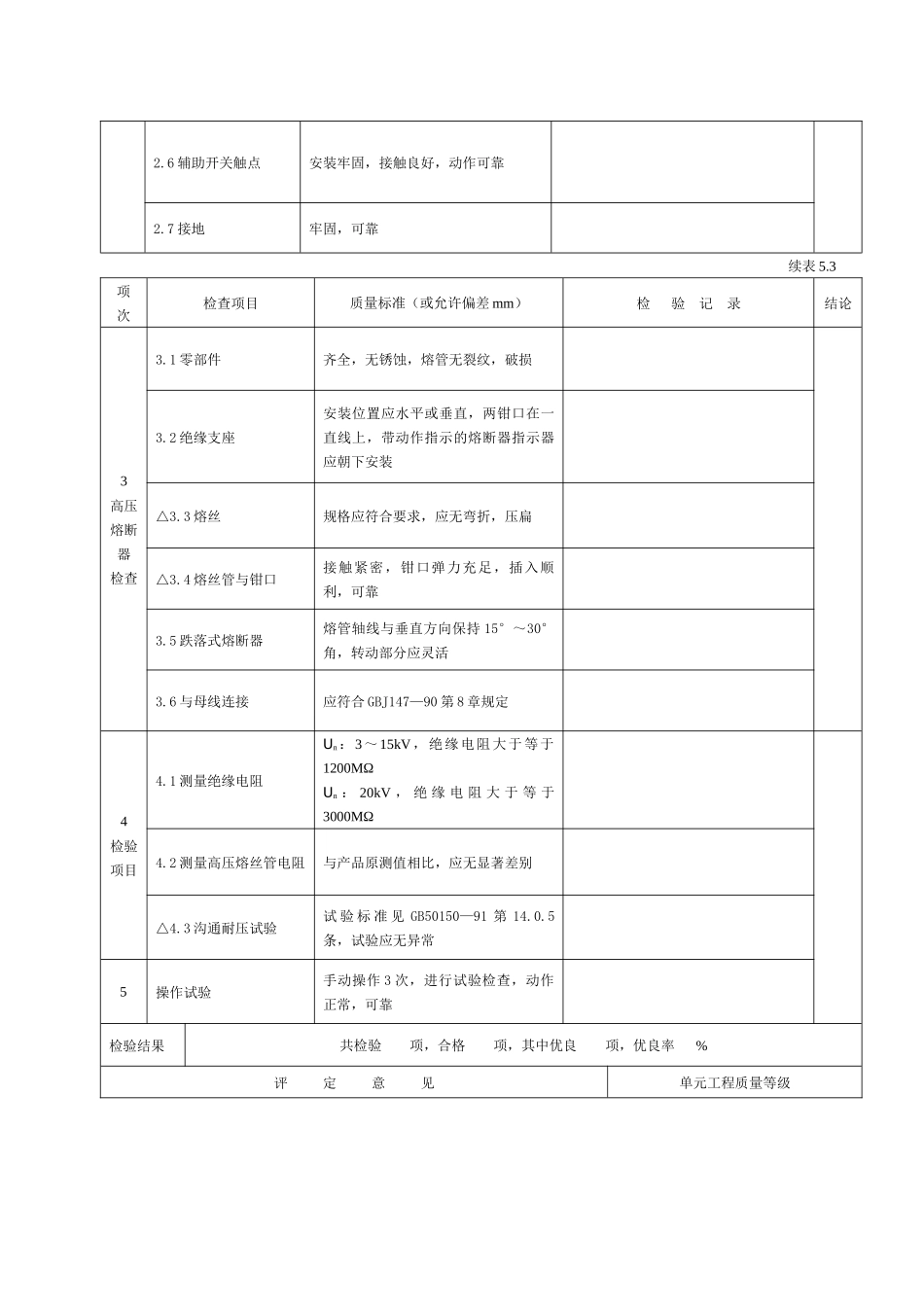

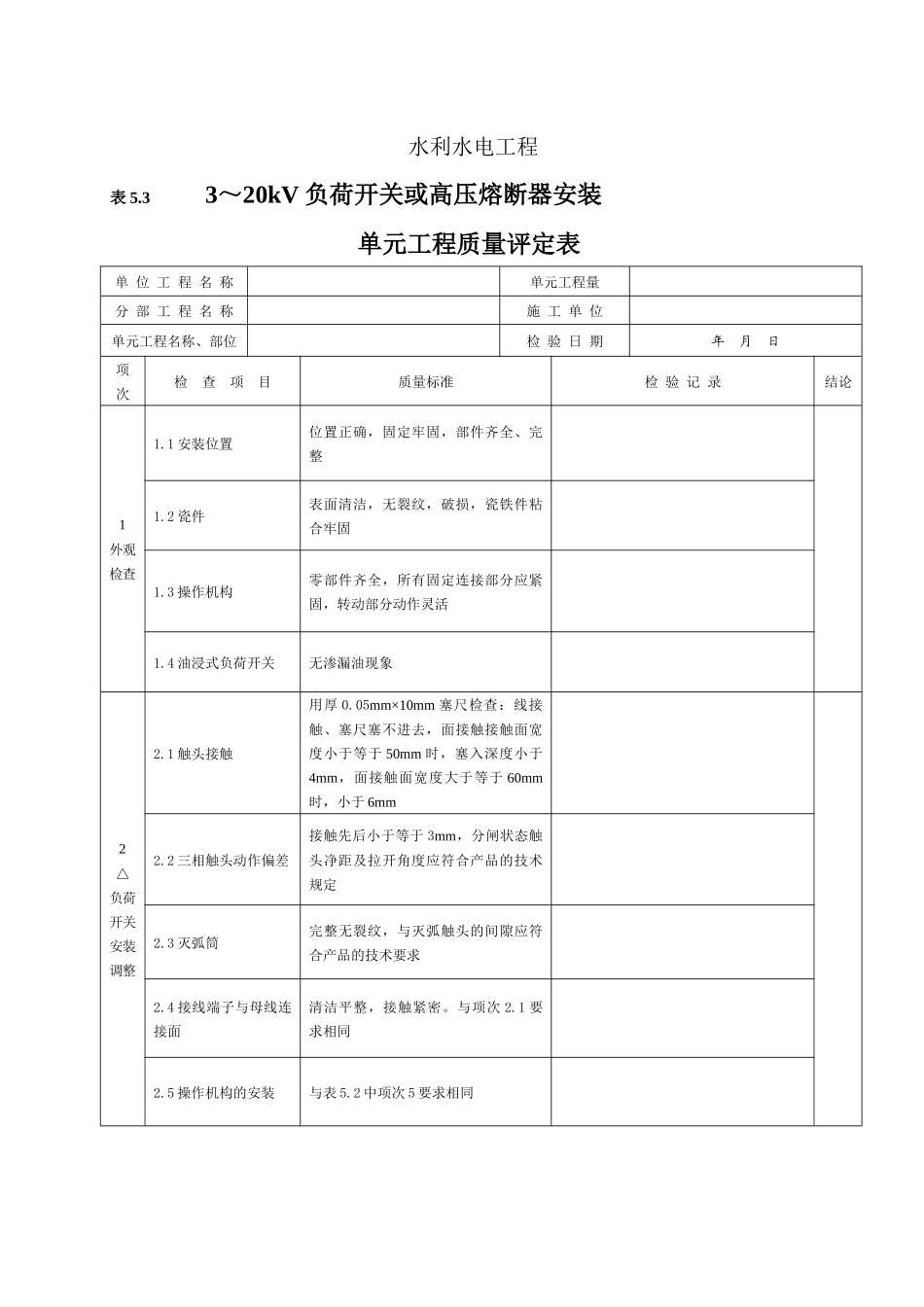

水利水电工程表 5.3 3～20kV 负荷开关或高压熔断器安装单元工程质量评定表 单 位 工 程 名 称单元工程量分 部 工 程 名 称施 工 单 位单元工程名称、部位检 验 日 期年 月 日项次检 查 项 目质量标准检 验 记 录结论1外观检查1.1 安装位置位置正确，固定牢固，部件齐全、完整1.2 瓷件表面清洁，无裂纹，破损，瓷铁件粘合牢固1.3 操作机构零部件齐全，所有固定连接部分应紧固，转动部分动作灵活1.4 油浸式负荷开关无渗漏油现象2△负荷开关安装调整2.1 触头接触用厚 0.05mm×10mm 塞尺检查：线接触、塞尺塞不进去，面接触接触面宽度小于等于 50mm 时，塞入深度小于4mm，面接触面宽度大于等于 60mm时，小于 6mm2.2 三相触头动作偏差接触先后小于等于 3mm，分闸状态触头净距及拉开角度应符合产品的技术规定2.3 灭弧筒完整无裂纹，与灭弧触头的间隙应符合产品的技术要求2.4 接线端子与母线连接面清洁平整，接触紧密。与项次 2.1 要求相同2.5 操作机构的安装与表 5.2 中项次 5 要求相同2.6 辅助开关触点安装牢固，接触良好，动作可靠2.7 接地牢固，可靠续表 5.3项次检查项目质量标准（或允许偏差 mm）检 验 记 录结论3高压熔断器检查3.1 零部件齐全，无锈蚀，熔管无裂纹，破损3.2 绝缘支座安装位置应水平或垂直，两钳口在一直线上，带动作指示的熔断器指示器应朝下安装△3.3 熔丝规格应符合要求，应无弯折，压扁△3.4 熔丝管与钳口接触紧密，钳口弹力充足，插入顺利，可靠3.5 跌落式熔断器熔管轴线与垂直方向保持 15°～30°角，转动部分应灵活3.6 与母线连接应符合 GBJ147—90 第 8 章规定4检验项目4.1 测量绝缘电阻Un：3～15kV，绝缘电阻大于等于1200MΩUn ： 20kV ， 绝 缘 电 阻 大 于 等 于3000MΩ4.2 测量高压熔丝管电阻与产品原测值相比，应无显著差别△4.3 沟通耐压试验试 验 标 准 见 GB50150—91 第 14.0.5条，试验应无异常5操作试验手动操作 3 次，进行试验检查，动作正常，可靠检验结果共检验 项，合格 项，其中优良 项，优良率 %评 定 意 见单元工程质量等级主要检查项目全部符合规定。一般检查项目 质量标准。操作试验结果测量人 施工单位 建设（监理）单位 水利水电工程表 5.3 3～20kV 负荷开关或高压熔断器安装单元工程质量评定表 （例表 1）单 位 工 程 名 称某发电厂房单元工程量FN2-10/4000，1 组分 部 工 程...
