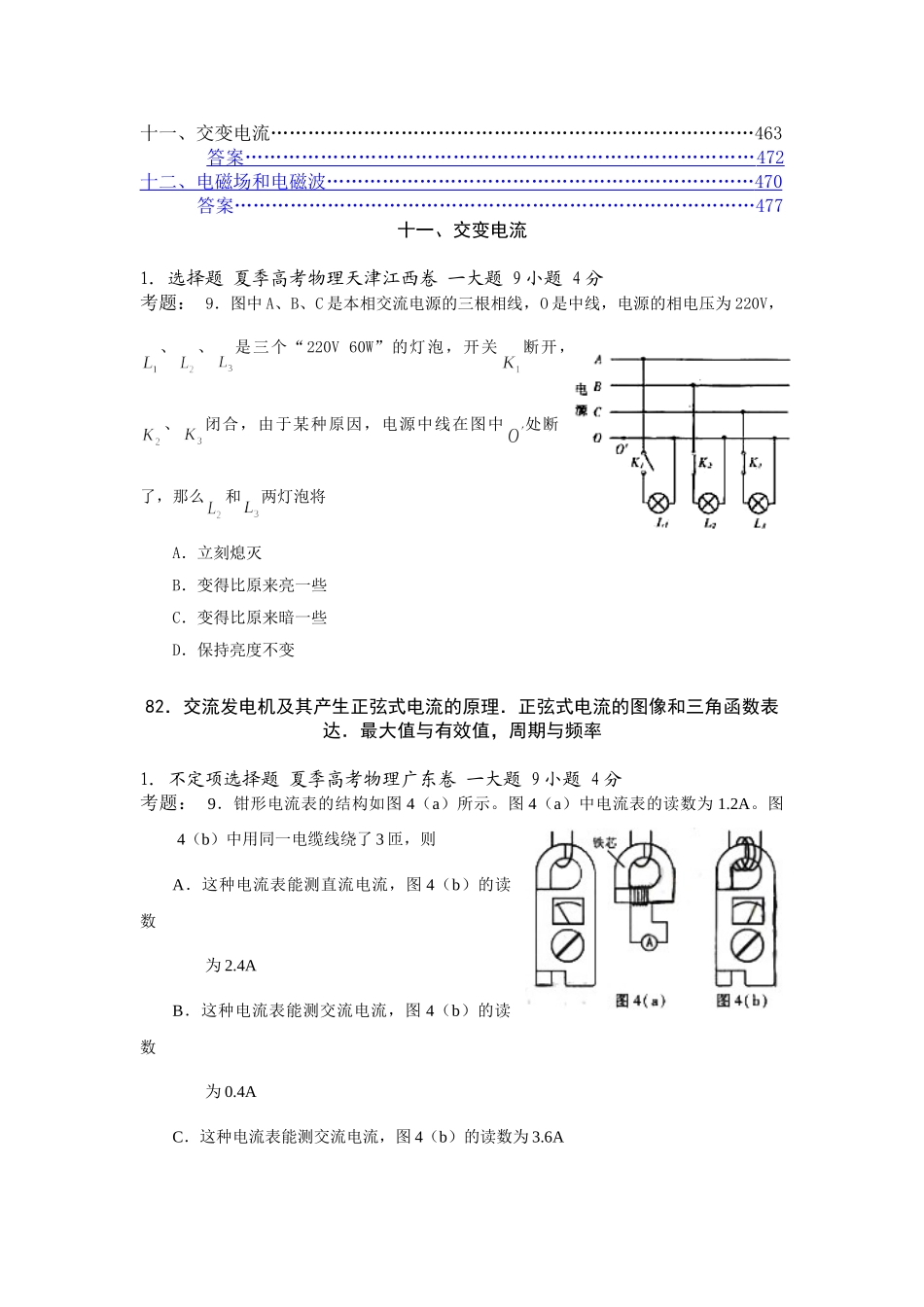

十一、交变电流……………………………………………………………………463答案………………………………………………………………………472十二、电磁场和电磁波……………………………………………………………470答案…………………………………………………………………………477十一、交变电流1.选择题夏季高考物理天津江西卷一大题9小题4分考题：9．图中A、B、C是本相交流电源的三根相线，O是中线，电源的相电压为220V，、、是三个“220V60W”的灯泡，开关断开，、闭合，由于某种原因，电源中线在图中处断了，那么和两灯泡将A．立刻熄灭B．变得比原来亮一些C．变得比原来暗一些D．保持亮度不变82．交流发电机及其产生正弦式电流的原理．正弦式电流的图像和三角函数表达．最大值与有效值，周期与频率1.不定项选择题夏季高考物理广东卷一大题9小题4分考题：9．钳形电流表的结构如图4（a）所示。图4（a）中电流表的读数为1.2A。图4（b）中用同一电缆线绕了3匝，则A．这种电流表能测直流电流，图4（b）的读数为2.4AB．这种电流表能测交流电流，图4（b）的读数为0.4AC．这种电流表能测交流电流，图4（b）的读数为3.6AD．这种电流表既能测直流电流，又能测交流电流，图4（b）的读数为3.6A2.选择题夏季高考大综辽宁卷一大题34小题6分考题：34．电学中的库仑定律、欧姆定律、法拉第电磁感应定律（有关感应电动势大小的规律）、安培定律（磁场对电流作用的规律）都是一些重要的规律，右图为远距离输电系统的示意图（为了简单，设用户的电器是电动机），下列选项中正确的是A．发电机能发电的主要原理是库仑定律变压器能变压的主要原理是欧姆定律电动机通电后能转动起来的主要原理是法拉第电磁感应定律B．发电机能发电的主要原理是安培定律变压器能变压的主要原理是欧姆定律电动机通电后能转动起来的主要原理是库仑定律C．发电机能发电的主要原理是欧姆定律变压器能变压的主要原理是库仑定律电动机通电后能转动起来的主要原理是法拉第电磁感应定律D．发电机能发电的主要原理是法拉第电磁感应定律变压器能变压的主要原理是法拉第电磁感应定律电动机通电后能转动起来的主要原理是安培定律3.选择题春季高考物理北京安徽卷一大题9小题4分考题：9．一矩形线圈abcd处在磁感应强度为B的匀强磁场中，磁场方向与ab垂直．当线圈以角速度绕ab转动时，感应电动势的最大值为，线圈受到的最大磁力矩为M1；当以角速度绕中心轴转动时，感应电动势的最大值为，最大磁力矩为M2．则和分别为A．1∶1，1∶1B．1∶1，1∶2C．1∶2，1∶1D．1∶2，1∶24.非选择题夏季高考理综全国卷第II卷大题25小题20分考题：25．（20分）曾经流行过一种自行车车头灯供电的小型交流发电机，图1为其结构示意图。图中N、S是一对固定的磁极，abcd为固定的转轴上的矩形线框，转轴过bc边中点，与ab边平行，它的一端有一半径ro=1.0cm的摩擦小轮，小轮与自行车车轮的边缘相接触，如图2所示。当车轮转动时，因摩擦而带动小轮转动，从而使线框在磁极间转动。设线框由N=800匝导线圈组成，每匝线圈的面积S=20cm2，磁极间的磁场可视作匀强磁场，磁感强度B=0.010T，自行车车轮的半径R1=35cm，小齿轮的半径R2=4.0cm，大齿轮的半径R3=10.0cm（见图2）。现从静止开始使大齿轮加速转动，问大齿轮的角速度为多大才能使发电机输出电压的有效值U=3.2V?（假设摩擦小轮与自行车轮之间无相对滑动）5.非选择题夏季高考理综天津卷第II卷大题25小题22分考题：25．（22分）磁流体发电是一种新型发电方式，图1和图2是其工作原理示意图图1中的长方体是发电导管，其中空部分的长、高、宽分别为、、，前后两个侧面是绝缘体，上下两个侧面是电阻可略的导体电极，这两个电极与负载电阻相连。整个发电导管处于图2中磁场线圈产生的匀强磁场里，磁感应强度为B，方向如图所示。发电导管内有电阻率为的高温、高速电离气体沿导管向右流动，并通过专用管道导出。由于运动的电离气体受到磁场作用，产生了电动势。发电导管内电离气体流速随磁场有无而不同。设发电导管内电离气体流速处处相同，且不存在磁场时电离气体流速为，电离气体所受摩擦阻力总与流速成正比，发电导...
