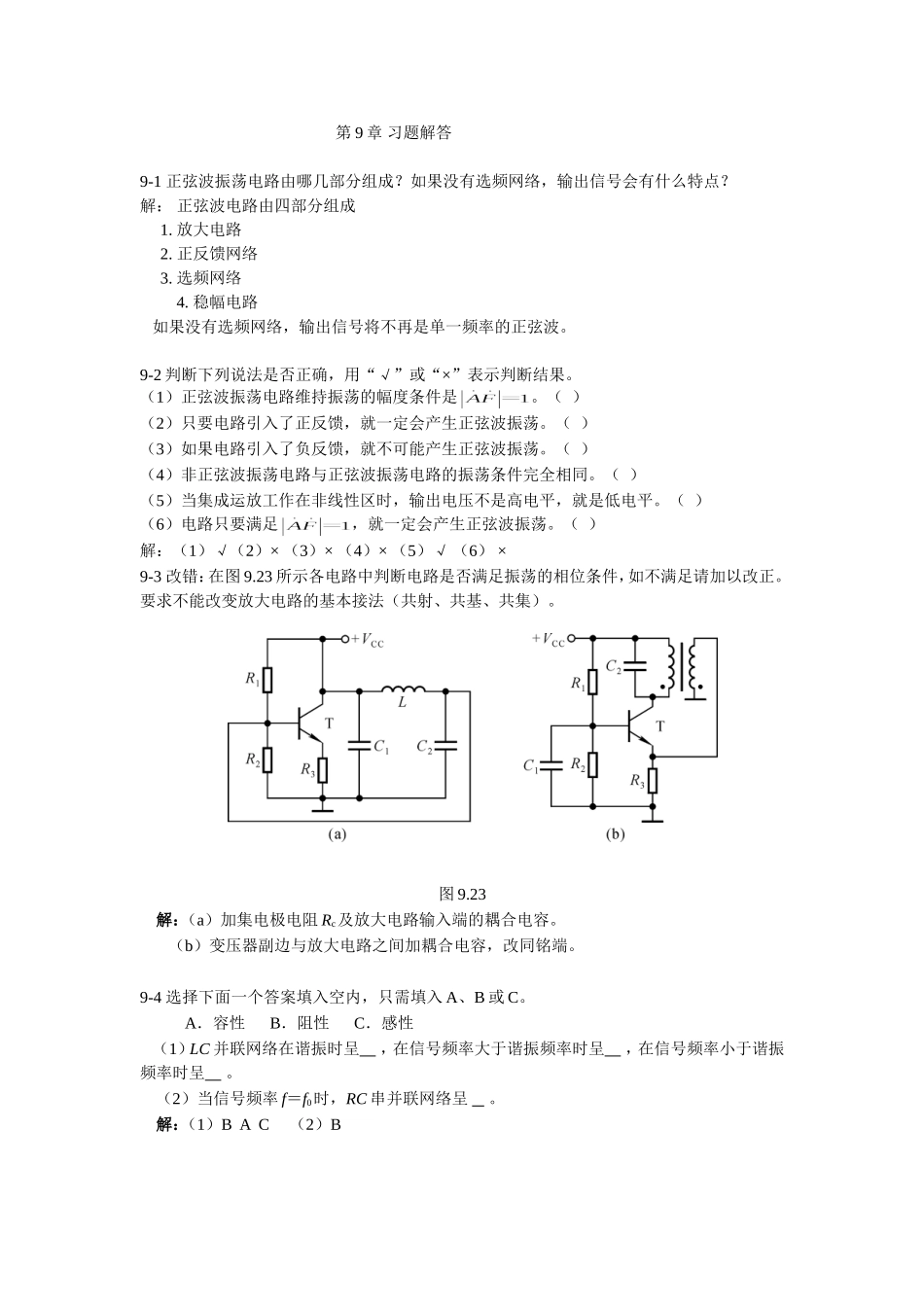

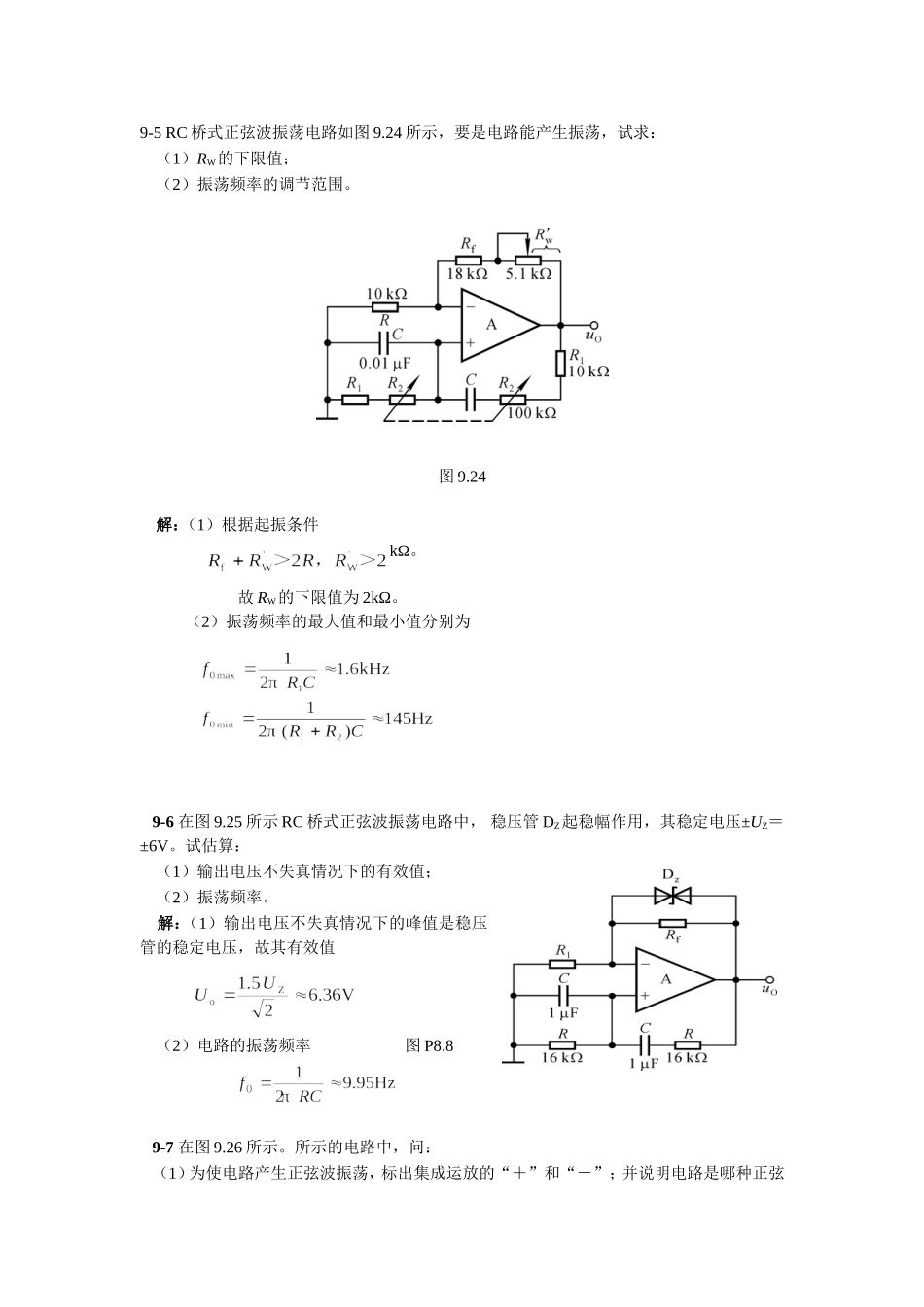

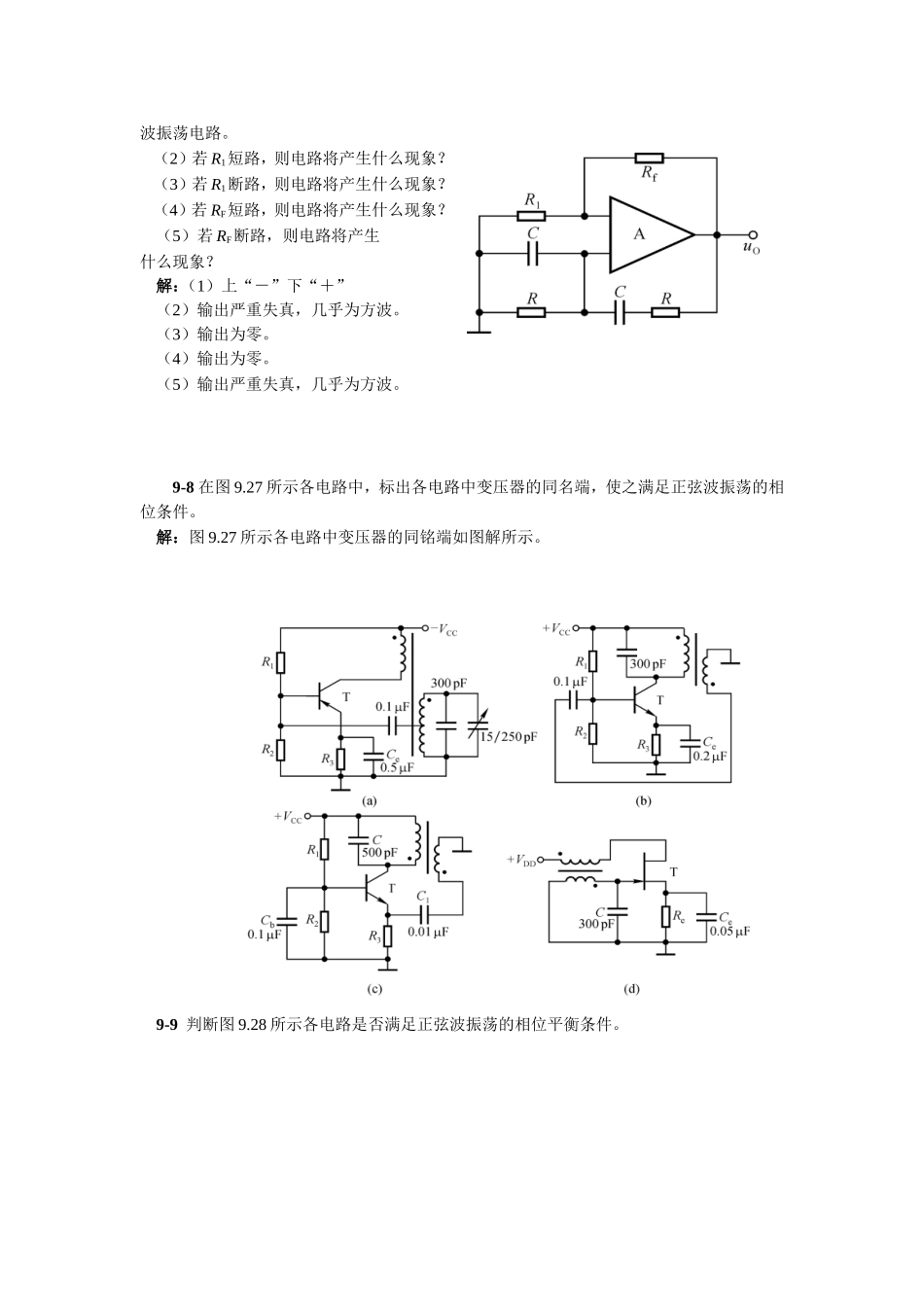

第9章习题解答9-1正弦波振荡电路由哪几部分组成？如果没有选频网络，输出信号会有什么特点？解：正弦波电路由四部分组成1.放大电路2.正反馈网络3.选频网络4.稳幅电路如果没有选频网络，输出信号将不再是单一频率的正弦波。9-2判断下列说法是否正确，用“√”或“×”表示判断结果。（1）正弦波振荡电路维持振荡的幅度条件是。（）（2）只要电路引入了正反馈，就一定会产生正弦波振荡。（）（3）如果电路引入了负反馈，就不可能产生正弦波振荡。（）（4）非正弦波振荡电路与正弦波振荡电路的振荡条件完全相同。（）（5）当集成运放工作在非线性区时，输出电压不是高电平，就是低电平。（）（6）电路只要满足，就一定会产生正弦波振荡。（）解：（1）√（2）×（3）×（4）×（5）√（6）×9-3改错：在图9.23所示各电路中判断电路是否满足振荡的相位条件，如不满足请加以改正。要求不能改变放大电路的基本接法（共射、共基、共集）。图9.23解：（a）加集电极电阻Rc及放大电路输入端的耦合电容。（b）变压器副边与放大电路之间加耦合电容，改同铭端。9-4选择下面一个答案填入空内，只需填入A、B或C。A．容性B．阻性C．感性（1）LC并联网络在谐振时呈，在信号频率大于谐振频率时呈，在信号频率小于谐振频率时呈。（2）当信号频率f＝f0时，RC串并联网络呈。解：（1）BAC（2）B9-5RC桥式正弦波振荡电路如图9.24所示，要是电路能产生振荡，试求：（1）RW的下限值；（2）振荡频率的调节范围。图9.24解：（1）根据起振条件kΩ。故RW的下限值为2kΩ。（2）振荡频率的最大值和最小值分别为9-6在图9.25所示RC桥式正弦波振荡电路中，稳压管DZ起稳幅作用，其稳定电压±UZ＝±6V。试估算：（1）输出电压不失真情况下的有效值；（2）振荡频率。解：（1）输出电压不失真情况下的峰值是稳压管的稳定电压，故其有效值（2）电路的振荡频率图P8.89-7在图9.26所示。所示的电路中，问：（1）为使电路产生正弦波振荡，标出集成运放的“＋”和“－”；并说明电路是哪种正弦波振荡电路。（2）若R1短路，则电路将产生什么现象？（3）若R1断路，则电路将产生什么现象？（4）若RF短路，则电路将产生什么现象？（5）若RF断路，则电路将产生什么现象？解：（1）上“－”下“＋”（2）输出严重失真，几乎为方波。（3）输出为零。（4）输出为零。（5）输出严重失真，几乎为方波。9-8在图9.27所示各电路中，标出各电路中变压器的同名端，使之满足正弦波振荡的相位条件。解：图9.27所示各电路中变压器的同铭端如图解所示。9-9判断图9.28所示各电路是否满足正弦波振荡的相位平衡条件。图9.28解：（a）可能（b）不能（c）不能（d）可能9-10对图9.28所示电路中不满足相位平衡条件的加以改正，使之有可能产生正弦波振荡。解：应在（b）所示电路电感反馈回路中加耦合电容。应在（c）所示电路放大电路的输入端（基极）加耦合电容，且将变压器的同铭端改为原边的上端和副边的上端为同铭端，或它们的下端为同铭端。改正后的电路如图解所示。9-11分别指出图9.29所示两电路中的选频网络、正反馈网络和负反馈网络，并说明电路是否满足正弦波振荡的相位条件。图9.29解：在图（a）所示电路中，选频网络：C和L；正反馈网络：R3、C2和RW；负反馈网络：C和L。电路满足正弦波振荡的相位条件。在图（b）所示电路中，选频网络：C2和L；正反馈网络：C2和L；负反馈网络：R8。电路满足正弦波振荡的相位条件。9-12波形发生电路如图9.30所示，设振荡周期为T，在一个周期内uO1＝UZ的时间为T1，则占空比为T1/T；在电路某一参数变化时，其余参数不变。选择①增大、②不变或③减小填入空内：图9.30当R1增大时，uO1的占空比将，振荡频率将，uO2的幅值将；若RW1的滑动端向上移动，则uO1的占空比将，振荡频率将，uO2的幅值将；若RW2的滑动端向上移动，则uO1的占空比将，振荡频率将，uO2的幅值将。解：设RW1、RW2在未调整前滑动端均处于中点，则应填入②，①，③；②，①，②；③，②；②。9-13在图9.30所示电路中，已知RW1的滑动端在最上端，试分别定性画出RW2的滑动端在最上端和在最下端时uO1和uO2的波形。解：uO1和uO2的波形如解图9.30所示。（a）RW2滑动端在最上端（b）RW2滑动端在最下端解图9.30
